Коллектор солнечный для отопления дома: вакуумный и воздушный, тепловой трубчатый

Принцип работы солнечного коллектора

Чтобы конструкция функционировала наиболее эффективно, разработчики смогли совместить электричество и энергию солнечных лучей. Дело в том, что в зимний период солнце можно найти на небосклоне далеко не всегда. Из-за этого выходит, что данный обогревательный прибор не сможет функционировать в полной мере. Благодаря подключению к электрической сети осуществляется принудительная циркуляция теплообменника по системе, что делает затраты минимальными. Стоит отметить, что подобное устройство устанавливать рационально только в домах с большой площадью.

Некоторые специалисты утверждают, что гелиосистема окупается довольно долго, однако эта точка зрения ошибочна. Если сложить все средства, вложенные в данное оборудование и техническое обслуживание, то они вернутся приблизительно в течение трех-пяти лет. Чем регулярней его будут использовать, тем быстрее он окупится

Более того, необходимо принимать во внимание, что расходы на отопление с каждым годом становятся все больше и больше из-за постоянного роста тарифов

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

низкие теплопотери;
способность работать при температуре до -30⁰С;
эффективная производительность в течение всего светового дня;
хорошая работоспособность в областях с умеренным и холодным климатом;
низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

не способна к самоочистке от снега, льда, инея;
высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Как выбрать гелиоустановку

Выбор вида гелиоустановки и ее мощности зависит от того назначения, для которого она предназначена и района проживания: количество солнечных дней в году и минимальная температура воздуха зимой. Так как в наших широтах зимой имеют место отрицательные температуры, то лучшим выбором будут двухконтурные установки с теплоносителем в виде незамерзающей жидкости.

Если с помощью гелиосистемы будет осуществляться только горячее водоснабжение дома, тогда потребуется установка меньшей мощности и соответственно меньшая площадь солнечного коллектора. Если же с помощью солнечной энергии предполагается и отапливать дом, то здесь мощность установки и площадь коллекторов должна быть значительно большей. Так площади солнечного коллектора 4-6 м2 будет достаточно, чтобы обеспечить на 50-70% горячее водоснабжение в доме. Площади 10-12 м2 уже должно полностью хватать для горячего водоснабжения и частично – для отопления.

Установка и ориентация

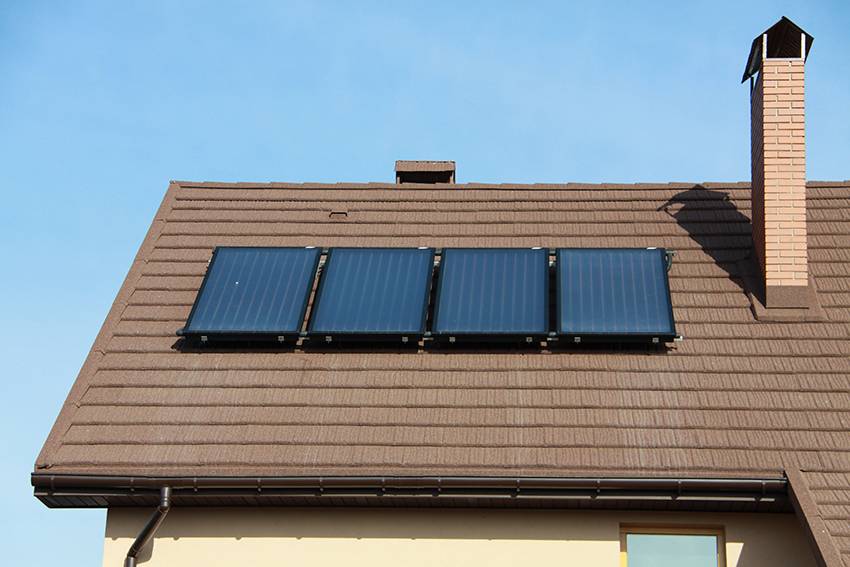

Солнечные коллекторы на крыше дома и перед бассейном

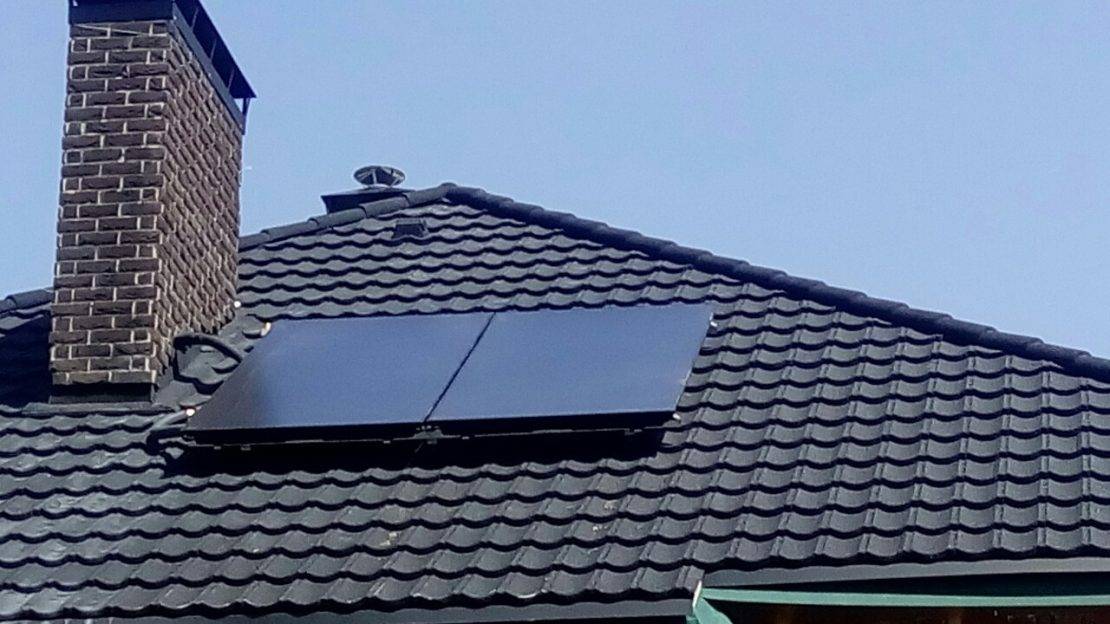

Солнечные коллекторы, в зависимости от их вида и площади, можно установить как на крыше дома, так и на открытой площадке возле дома, обязательно с южной стороны

Очень важное значение имеет и угол их наклона. Чем он ближе к значению 90° по отношению к солнечным лучам, тем лучше будет нагреваться теплоноситель в них

Наилучшим вариантом здесь были бы системы с автоматическим регулированием угла наклона. Но такие гелиосистемы имеют большую стоимость. Если же коллекторы закрепляются неподвижно, то они должны быть ориентированы на юг или максимально близко к этому направлению.

Срок окупаемости

Окупаемость гелиосистем зависит, как от самой их стоимости, так и он цены на традиционный виды энергии, которые используются для отопления в той или иной местности. Для Европы, где гелиоустановки пользуются наибольшей популярностью, срок окупаемости, в среднем, составляет до 5 лет. Для средней полосы России, а также сопредельных стран он будет, как минимум, в два раза больше. Хотя, учитывая постоянный рост цен на энергоносители, со временем, он будет сокращаться. При этом, необходимо учитывать, что даже используя гелиоустановки, как дополнительное отопление или для горячего водоснабжения можно экономить от 40 до 70% топлива других, традиционных видов.

Видео по теме:

Варианты использования солнечной энергии

Если взять два полупроводниковых элемента с дырочной и электронной проводимостью, слепить их вместе и вынести на солнце, то в области p-n-перехода появится электрический потенциал.

Любознательный читатель может проверить этот факт на опыте, срезав верхушку корпуса обычного транзистора.

Таким образом, благодаря этому абсолютно примитивному устройству, энергия солнечного света превращается в электрическую. Если взять их в большом количестве и соответствующим образом соединить в электрическую цепь, получится вполне заслуживающий уважения источник бесплатного электротока – фотоэлектрическая или солнечная батарея.

Сегодня ученые пытаются собирать солнечные батареи из самых разных материалов. По сочетанию производительности и цены наиболее удачными пока остаются элементы из монокристаллического и поликристаллического кремния. КПД этих устройств пока невелик – на уровне 14% — 18%, так что расти есть куда.

В силу низкой эффективности организовывать отопление частного дома солнечными коллекторами пока нецелесообразно.

Использование лучистого тепла

Если солнечная энергия нужна именно для отопления дома или приготовления горячей воды, то вместо фотоэлементов лучше установить солнечный коллектор.

Он представляет собой капсулу, в которой имеется некая среда – вода, антифриз или даже просто воздух.

Греясь в ласковых солнечных лучах, эта среда вбирает в себя тепловую энергию, после чего направляется к потребителям, например, радиаторам водяного отопления.

КПД таких устройств составляет уже 80% — 95%. В сущности, выкрашенный в черный цвет бак над дачным летним душем можно считать прародителем современных солнечных коллекторов.

Отопительные коллекторы, наиболее подходящие для обогрева дома в центральной части России

Развивая тему применения нагревательных коллекторов в зимних условиях, неплохо бы узнать, какой тип отопительного элемента лучше подобрать в конкретном случае и не ошибиться в выборе способа получения тепла зимой.

В условиях пониженных температур прилично выигрывают вакуумные коллекторы

В условиях пониженных температур системе коллекторов, использующих солнечное тепло, требуется ощутимо больше времени утром для поднятия температуры теплопередающего носителя и приведения всей отопительной системы в работоспособное, функциональное состояние по сравнению с весенне-летним сезоном.

Наружные части солнечных коллекторов контактируют с холодной окружающей атмосферой, теряя при этом определенную часть энергии. Плоские коллекторы теряют свои характеристики зимой на довольно серьезном уровне. Здесь прилично выигрывают вакуумные коллекторы, которые за счет своей серьезной теплоизоляции (эту функцию выполняет вакуум), имеют практически ту же эффективность, что и в теплое время года. Неплохо справится со своей задачей и воздушный солнечный коллектор.

Выходит, что для отопления дома в России можно прибегнуть к помощи обоих типов устройств. Для отопления здания конкретной площади будет выгодней применение вакуумного коллектора. Это объясняется той простой причиной, что применяя плоские коллекторы для поддержания той же необходимой мощности, придется установить в два-три раза больше коллекторов. Из этого факта вытекает вопрос экономической целесообразности использования для отопления солнечных коллекторов в холодное время года.

Зимой для снабжения жилища горячей водой для более эффективной работы необходима установка вакуумных коллекторов

В дополнение ко всему необходимо отметить, что зимой для снабжения жилища горячей водой, для более эффективной работы необходима установка системы коллекторов, принцип действия которых основан на вакууме. Этот тип солнечных элементов, использующих вакуумные трубки, и в пасмурную, и в облачную погоду зимой даст необходимое для подогрева воды количество тепла. В отличие от них, установка плоских коллекторов ощутимо хуже справляется с выполнением этой работы. К тому же их принцип работы имеет существенный недостаток – будет дополнительно задействовано резервное устройство горячего водоснабжения.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
прокатный уголок;
соединительная муфта;
трубы для сборки радиатора;
хомуты для крепления радиатора;
лист оцинкованного железа;
приёмная и выпускная труба радиатора;
бак объемом 200−300 литров;
аквакамера;
теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

Из досок сколачивается контейнер, дно которого укрепляется брусьями.
На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Виды гелиосистем

Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:

Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время
Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу

Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.

Трубчатые коллекторы для отопительных систем

В таких устройствах по трубкам также циркулирует теплоноситель, однако каждая из трубок еще и вставлена в другую. А все вместе они соединяются в особую конструкцию – манифолд или гребенку. Современные трубчатые коллекторы выпускаются двух видов – перьевые и коаксиальные. Последние представляют собой трубу в трубе, они вложены друг в друга, и края их запаяны. А из пространства между трубками выкачан воздух.

В перьевых трубках вставляется еще и специальная адсорберная пластинка, напоминающая по структуре перо – для повышения теплоотдачи.

Плоские солнечные коллекторы для отопления и горячего водоснабжения

Такие гелиоустановки имеют наиболее простую конструкцию, и именно их имеют в виду, когда говорят про солнечное отопление своими руками. В принципе самодельный солнечный коллектор можно сделать из прозрачной трубки, свернутой кольцами, а среди дачников популярен солнечный коллектор из старого радиатора.

Как правило, на металлической раме закрепляют дно, на которое укладывают теплоизоляцию, уменьшающую потери энергии. Затем идет слой специального материала – адсорбера, хорошо поглощающего солнечное излучение и преобразующего его в тепло. А уже на адсорбере закрепляют трубки, по которым и циркулирует теплоноситель. Сверху вся конструкции должна быть закрыта особой прозрачной крышкой, изготавливаемой из закаленного стекла либо специального пластика, например, поликарбоната. Кроме того, нередко материал крышки еще и предварительно обрабатывают, чтобы он был чуть матовым и не гладким. Конечно, такое устройство для дома своими руками непросто будет сделать.

Принцип работы солнечного коллектора

Трубки обычно укладывают змейкой, и в коллекторе имеется 2 отверстия – выпускное и впускное. Как правило, для нормального теплообмена в схему включают и циркуляционный насос, но возможен и самотечный вариант, хотя это заметно снизит эффективность системы – ее вряд ли хватит даже на теплый пол, не то что на батареи.

А вот правильная заводская гелиоустановка имеет коэффициент полезного действия на уровне 72-75 процентов. Однако всегда есть минусы:

при ветре возможны большие потери тепла;
система плохо работает в пасмурную погоду и вообще не функционирует ночью;
если какая-то деталь выходит из строя, то часто приходится менять всю панель.

Воздушные коллекторы

Устанавливаются для обогрева частных домовладений и воздушные солнечные коллекторы. Такие установки обычно используются для воздушного отопления зданий. По своей конструкции они сильно напоминают описанные выше системы, однако по трубкам здесь циркулирует не жидкость, а воздух. Кстати, нередко такой обогрев совмещают с вентиляцией.

Виды солнечных коллекторов и принцип работы

Что такое солнечный коллектор? Это устройство, с помощью которого солнечная энергия преобразуется в тепловую посредством элементов оборудования.

Различаются агрегаты по нескольким признакам:

по теплоносителю на воздушные и работающие на жидкости, в качестве которой выступает вода, антифриз, этиленгликоль;
по виду конструкции – плоские, вакуумные.

Чтобы сделать тепло в доме, пригодится любой вариант агрегата, так как принцип работы у них одинаковый и основан на физических свойствах материалов поглощать энергию солнца. При заборе тепла молекулы материалов ускоряют движение, что вызывает нагревание вещества, таким образом солнечная энергия преобразуется в тепловую, которая потом подается на систему отопления дома.

По конструктивным особенностям коллекторы различаются так:

Плоские. Выглядят как прямоугольник из прочного материала, внутри корпуса которого расположена изоляционная прокладка, накрытая пластиной для сбора (абсорбции) тепла. Пластина дополнена углублениями, куда уложены трубы из медного сплава, передающие теплоноситель. Корпус закрывается кожухом, поглощающим солнечные лучи и прочным стеклом.
Вакуумные. Это системы трубчатого типа, также заключенные в корпус. Внутри трубок движется теплоноситель, передавая тепловую энергию на теплоноситель наружного контура.

Также различаются гелиосистемы по использованию носителя тепла:

пассивные оснащаются накопительным баком, откуда поступает вода для ГВС, других инженерных сетей не обустраивается;
активные – устройства с коллектором, насосом, защитными клапанами, используемые для получения горячей воды и подогрева теплоносителя для труб отопления дома.

Также нужно различать тип передачи тепла:

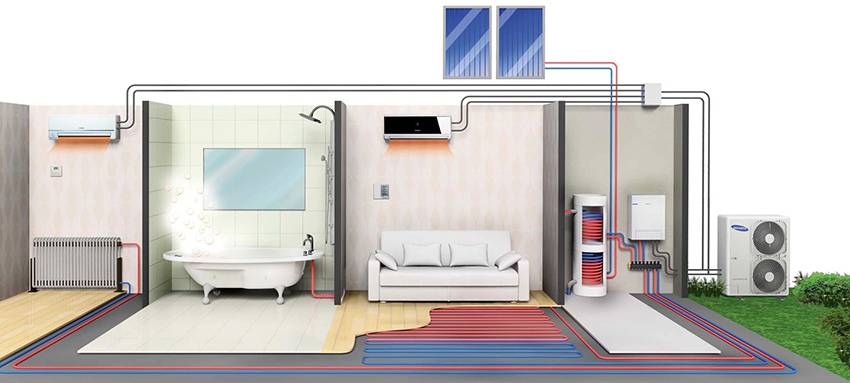

Гелиоприборы косвенного действия. Схема дополнена баком-аккумулятором, передающим тепловую энергию снаружи во внутренние контуры отопления, разводки ГВС
Прямоточные устройства. Это приборы, где подогревается вода для бытового использования. Перемещение жидкого вещества в контуре гелиоприбора обеспечивается разностью температур, а также установленной запорной арматурой – кранами, клапанами.

Окупаемость

Окупаемость затрат на оборудование целесообразно рассматривать при круглогодичной эксплуатации и применении для отопления, получения горячей воды для повседневных нужд.

Расходы при сезонном использовании начнут возвращаться сразу, особенно если коллектор установлен на даче и служит больше для выработки горячей воды. В этом случае будет больше интересовать соотношение «цена — производительность». На одного члена семьи будет достаточно около 1,5м² площади плоского коллектора.

Горячая вода очень необходима тем семьям, у которых есть маленькие дети и тут, гелиоустановка очень пригодится. Но и остальным члена семьи будет приятно принять горячий душ после праведных трудов на своём участке. Значительно облегчится мытьё посуды и стирка вещей. Поэтому вопрос об окупаемости можно перефразировать в вопрос необходимости солнечного коллектора для получения горячей воды.

Использование устройства для почти полноценного отопления здания или хотя бы сокращение потребления газа, угля, электричества потребует серьёзных предварительных расчётов об экономической составляющей оборудования и его монтажа.

Этапы:

Определение количества солнечной тепловой энергии в месте расположения дома. Такие данные можно найти в справочной литературе, интернете, но более точные сведения имеются в местных метеослужбах. Причём, они располагают многолетними наблюдениями, поэтому можно вычислить среднее значение, которое использовать в своих дальнейших расчётах.
Уточняются зоны, где будет производиться отопление, — сами понимаете, что сени, кладовки и подобные хозяйственные помещения обогревать не целесообразно. Но, — детские комнаты потребуют более тщательного нагрева, нежели кухня или гостиная.
Примерная полезная площадь коллектора для отопления 1м² помещения составляет 0,4–0,5м². Эта цифра приведена для умеренных широт. На юге потребуется около 0,2–0,3м², в северных областях 0,6–0,8м². Уже из этих цифр видно, что гелиоустановку в местах с суровым климатом, можно использовать как вспомогательный источник тепла, иначе затраты на оборудование окажутся очень большими.
Для отопления 100м² площади дома в средних широтах понадобится трубчатый коллектор с эффективной площадью 40–60м². Полный комплект (оборудование отечественное), включая два бака по 300 литров, насосы и систему управления, вместе с монтажом стоит около 450000 рублей.
На 100м² в течение года необходимо около 120000МДж тепла.

Усреднённая стоимость тепловой энергии:

газовый котёл, — около 0,35–0,40руб. за 1МДж тепла, в год 42000–48000руб;
электрокотёл, — примерно 0,9–1,10руб за 1МДж тепловой энергии, в год 108000–132000руб;
гелиоэнергия, — почти бесплатно, только расходы на питание электронасоса, — за год набежит 5000–6000руб.

То есть для коллектора все расходы, это небольшие затраты на насос. Отсюда следует, за какое время, по сравнению с другими системами, вернутся вложенные деньги, и начнётся чистая экономия.

Средняя стоимость газового котла с установкой составит около 350000 рублей, электрокотла – 10000 рублей.

За 20 лет общие расходы составят:

газовое отопление, 20лет * 42000руб/год + 350000руб = 1190000руб.;
электрокотёл, 20лет * 108000руб/год + 10000руб. = 2170000руб.;
гелиоустановка, 20лет * 6000руб/год + 450000руб = 570000руб.

Видно, что прошествии 6–8лет солнечный коллектор вернёт деньги и начёт экономить. Но были взяты идеальные условия, к тому же, не учитывалось потребление горячей воды на повседневные нужды. С учётом всех факторов, реальный срок окупаемости для средних широт наступит через 11–12лет.

Большой минус гелиоустановки – это большие одноразовые финансовые вложения. Снизить их поможет поэтапное добавление секций коллекторов, но тогда при проектировании системы отопления, необходимо предусмотреть это в общей конструкции.

В принципе, использование солнечного излучения для обогрева дома и получения горячего водоснабжения, на современном этапе развития технологий оправдано для нескольких случаев:

применение солнечных коллекторов плоского типа для сезонной эксплуатации на садово-дачных участках;

вакуумная конструкция сможет обеспечить теплом весь дом в условиях достаточно мягкого климата, для умеренных и северных широт такой вид отопления целесообразно рассматривать в качестве вспомогательного, из-за достаточно дорогостоящего оборудования;

очень хорошо солнечный коллектор любого типа сочетается с геотермальным отоплением, — летом он может давать тепло в грунт, который будет его аккумулировать и отдавать зимой.

Особенности вакуумных коллекторов

Эффективная работа таких устройств возможна только в случае соблюдения рекомендаций производителя. Для начала нужно смонтировать систему под углом, рекомендуемым изготовителем. Не стоит забывать и о безопасности. Летом нагрев теплоносителя может достигать 300 градусов по Цельсию. Поэтому обязательно нужно сделать теплоизоляцию контура, где он циркулирует. Кроме того, для таких трубопроводов нужно использовать только медь или нержавеющую сталь.

Решением проблемы может быть специальная подставка, которая меняет наклон в зависимости от положения солнца. Однако цена подобных конструкций высокая и они делают вакуумный коллектор, и без того дорогой, ещё дороже.

Направление установки солнечного коллектора всегда южное. В северных широтах он устанавливается почти вертикально. Их эффективность в зимний сезон ещё возрастает за счёт поглощения света, отражённого от снега. Установка может выполнять как на крыше, стенах и фасаде, так и отдельно рядом с домом.

Установка электрического или иного типа нагревателя выполняется после вакуумного коллектора. Тогда они будут функционировать в экономичном режиме, доводя температуру жидкости до необходимой уже после подогрева её в коллекторе. Их подключение параллельно будет неправильным.

Создание солнечного коллектора своими руками

объем аккумуляторного бака в 100-150 л длина трубы теплообменника 7 м, площадь коллектора 2 м2;
объем аккумуляторного бака в 150-300 л длина трубы теплообменника 9 м, площадь коллектора 3 м2;
объем аккумуляторного бака в 200-400 л длина трубы теплообменника 12 м, площадь коллектора 4 м2.

Инструкция по самостоятельной сборке.

Короб

Сделать его можно из фанерного или пластикового листа и деревянных реек, закрепленных по его периметру в качестве бортов.

Теплообменник

Для его изготовления необходимо сварить решетку или согнуть из металлических труб, которые и будут использоваться для нагрева теплоносителя. Готовое изделие закрепить скобами на второй лист пластика или фанеры и окрасить черной матовой краской.

Приклеить утеплитель по всей площади короба.

Сборка

Установить теплообменник в подготовленный короб. Сверху поглотителя установить стекло, предварительно промазав места его соприкосновения с коробом герметиком на основе силикона. Самодельный поглотитель солнечного тепла готов.

Изготовление аккумулятора тепла

Из медной трубы следует сделать змеевик, после чего поместить его в подготовленную емкость, предварительно проделав отверстия для входа и выхода теплоносителя. Вывести через уплотнения из аккумулятора концы теплообменника.

Утепление

Необходимо тщательно утеплить бак-аккумулятор минеральной ватой.

Для сохранности утеплительного слоя закрыть его листом оцинкованного металла, создав своеобразный «чехол».

Монтаж

Следует изготовить опорную конструкцию под аккумулятор тепла и установить рядом с ним готовый солнечный коллектор. После чего все устройства соединить тепловым контуром.

Запуск системы

Для нагрева воды и подачи ее в здание следует заполнить систему антифризом, а аккумулятор тепла водой. Через 20-30 минут вода в баке начнет нагреваться, после чего ее можно использовать для отопления помещения или других нужд.
