Облицовка кирпичной трубы керамической плиткой

Проверка

Чтобы проверить, насколько качественно уложен теплоизоляционный слой, нужно затопить печь. Для диагностики лучше использовать тепловизор. Оптико-электронная система поможет определить качество герметизации наружного кожуха. При правильном монтаже стенки конструкции дымоотвода, швы в местах соединения не пропускают тепло. Места просачивания теплового потока укажет экран прибора. Неполная герметичность приводит к перегреву утеплительного материала. При обнаружении проблемы происходит демонтаж внешнего кожуха и проводится повторная изоляция.

Утеплительные работы должны производиться после окончания монтажа дымоходной системы и вентиляционных элементов. При обустройстве дымоотводов необходимо использовать современные виды изоляционных материалов. Лучше применять готовые изделия с теплоизоляцией.

Источник

Как выбрать плитку

Для облицовки печи керамической плиткой нужно выбрать огнеупорную керамическую плитку, имеющую рифлёную поверхность.


Плитку для печей закаливают так сильно, чтобы она могла выдержать любой жар

Термостойкая керамическая плитка для печи изготовляется 2-мя способами:

  • огнеупорная керамическая плитка для печей, которая получена методом обжигания;
  • керамическая плитка жаростойкая, изготовленная по методу экструзии.

Для каминов важно, чтобы угольки не стали виновниками пожара в доме. На фото абсолютно обычный керамогранит, который полностью справляется с поставленной задачей

Кроме жара многие заказчики хотят видеть и красивое оформление

Товар предлагают чаще всего по каталогу или по дизайн-проекту

Воплощение будет работать клиента яркими красками, блеском и теплом. Нагреваясь плитка отдает тепло постепенно

В работе мастера важно умение правильно делать основу, которую затем можно облицевать различной плиткой

Еще один дизайн-проект камина, облицованного только декорами

Для облицовки печи потребуются и декоры и спецэлементы

С целью, чтоб печь имела возможность длительное время тешить собственной красотой, нужно материал для отделки укладывать на особый клей для керамической плитки термостойкий и добавлять туда пластификаторы для наибольшей устойчивости и твёрдости.

Адекватный выбор керамической плитки имитации кирпича является очень важным моментом в самостоятельной облицовке печки керамической плиткой. Очень большой вопрос возникает в том, как облицевать печь керамической плиткой.


Хотя встречаются приверженцы скандинавского стиля, где оформление достаточно строгое и направлена на воссоздание натуральности в интерьере

Проблемы, которые возникают во время облицовки

Прежде всего следует обратить внимание на соблюдение герметичности в стыке трубы и кровли, при нарушении технологии внутрь проникает вода и мусор

После завершения отделочных работ важно установить над дымоходом защитный колпак, что не нарушит тягу. Иногда его забывают монтировать, в результате труба деформируется из-за осадков. Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами

Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится

Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится

Иногда его забывают монтировать, в результате труба деформируется из-за осадков. Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится.

Обработка дымохода выполняет много функций, прежде всего обеспечивает безопасность эксплуатации индивидуального отопления. Во время облицовочных работ применяются разнообразные огнестойкие материалы, выбор которых зависит от вида топки и дизайна дома

На каждом этапе отделки важно соблюдать технологию, чтобы продлить срок действия конструкции и обезопасить прилегающие элементы строения

Окончательная сборка системы отвода продуктов горения

Что необходимо выполнить в процессе монтажа дымовой трубы, что оборудование работало эффективно и было безопасным для окружающих?

Заделка дымохода на крыше требует соблюдения следующих условий:

Проход дымохода может быть выполнен на коньке или скате крыши, при этом у каждого из способов есть свои особенности.

Первый вариант может привести к необходимости частичного изменения системы стропил, а второй – стать карманом для снега. Но эти недостатки легко решаемы добавлением элемента под коньковую планку, что позволит избежать протечек.

После выполнения прохода трубы через кровлю приступают к ее герметизации. Рынок строительных материалов предлагает широкий ассортимент узлов, которые могут применяться в различных условиях.

Из традиционных вариантов – это оклад из металлических полос, соответствующих размерам трубы.

Для крыши из черепицы или гофрированной плиты крепления элементов выполняют лежачим фальцем, а на скатных конструкциях с уклоном более 30°. Позади дымоходаустанавливают специальный брус. Он служит защитой от дождевой воды.

Гидроизоляция дымохода на крышепредполагает обустройство защитного фартука. Он может быть из гибкой ленты или металла, покрытого полимерным составом.

Эластичный фартук устанавливают по периметру трубы в два слоя, заводя нижний под кровельное покрытие, а верхний монтируя сверху и закрывая его металлическими профилями.

Изоляцию из стальных листов располагают на изолированном рубероидом настиле кровли. Ее отдельные элементы крепятся по периметру канала, начиная с низа. Пазы заполняют силиконом или полимерным герметиком.

Какими правилами и нормами нужно руководствоваться

Прежде чем приступать к отделке дымохода, необходимо проверить, соответствует ли готовая конструкция нормам СНиП. Для вентиляции и отопления требования предусматривают такие пункты:

  • толщина дымоходных труб, для изготовления которых использовался жаростойкий бетон, должна составлять 60 миллиметров, глиняный кирпич – не меньше 120 миллиметров;
  • устья труб дымохода не должны быть препятствием для свободного выхода дыма из системы дымоотвода;
  • трубы, выполненные из нержавеющей стали, нельзя использовать для оборудования дымохода, когда печь отапливается углём;
  • применение асбестовых материалов не допускается;
  • свободнее пространство между кровлей и трубами необходимо перекрыть негорючими материалами;
  • для изготовления воздуховодов и трубопроводов должны использоваться материалы, имеющие антикоррозионное покрытие.

Для отделки лучше всего выбирать материалы, на которые не действует коррозия

Кроме того, изолировать горячие поверхности необходимо теплоизолятором, обеспечивающим разницу температур на внутренней части и поверхности облицовки до 20ºС.

Основные материалы

Вначале нужно выбрать плитку. Основными требованиями, предъявляемыми к облицовочной керамической плитке, применяемой для отделки приборов отопления, являются: жаропрочность, низкая пористость, высокие механические характеристики. Этим требованиям удовлетворяют:

  • Терракотовая плитка, изготавливаемая из шамотной белой глины. Она может быть матовой или имитировать текстуру кирпича, древесины или дикого камня.

    Терракота – отличный выбор!

  • Клинкерная плитка, которая изготавливается при однократном обжиге огнеупорной глины.
  • Керамогранит, получаемый путем обжига гранитной крошки под высоким давлением.

Довольно часто для облицовки каминов и печей используют изразцы и майолику – особые виды глазурованной керамической плитки, которые обычно выполняются в авторском исполнении. Такие виды кафеля имеют оригинальную форму и размеры, часто украшаются рисунками или орнаментом.

Для того чтобы подчеркнуть форму печи разбить большие плоскости на отдельные фрагменты применяют такие элементы отделки как бордюры, фризы, углы выполненные из керамики.

На заметку! Многие мастера рекомендуют применять облицовочную жаростойкую плитку малых размеров. Они мотивируют это тем, что при тепловых деформациях конструкции небольшая плитка лучше держится на стенке печи.

Укладка материала

Облицовка печи плиткой «терракот» начинается с размещения угловых элементов. Горизонтальность выверяется в соответствии с уровнем. Элементы, выполненные по пропорциям полуторного либо одинарного кирпича, фиксируются так, чтобы сымитировать кладку. Из-за природной игры оттенков (от охристо-огненного до соломенного), для предотвращения появления на поверхности облицовки четко выделяющихся цветовых пятен и для достижения распределения тонов, максимально приближенного к натуральному, работы целесообразнее осуществлять, раскрыв сразу все упаковки с материалом и используя по очереди по 1-2 элементу из каждой коробки. Тыльная рифленая сторона материала обеспечивает долговечное и надежное сцепление с клеем и основанием. Если в качестве фиксирующего состава будет использоваться термостойкий усиленный клей «Терракот», перед его нанесением следует намочить поверхность печи. Жаростойкая мастика представляет собой готовую смесь. Она очень удобна в использовании и отличается высокой степенью надежности. Свои эксплуатационные свойства паста сохраняет даже при повышении температуры до 1100 градусов. Этим материал обеспечивает абсолютное себе преимущество перед прочими составами.

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

  • Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
  • Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
  • Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
  • Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
  • Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
  • Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Советы по выбору керамического материала

Если вы остановили выбор на керамическом материале, для покупки подходящего материала обратите внимание на следующие детали

Маркировка

Термостойкость

Упаковку с термостокой плиткой помечают литерой «Т». Также можно ориентироваться на цифры 1, 2, 3 или на число меток в виде огонька. Чем больше число, тем выше теплоемкость.

Температурное расширение

То есть способность плитки не менять размер при высокой температуре. Рекомендуется выбирать материал с коэффициентом расширения не больше 7-8 %. В этом случае глазурь на керамике и  сам материал не потрескается и не отслоится при температурных перепадах.

Водопоглощение

Качественная керамика не вбирает влагу. Благодаря этому она сохраняет первоначальный вид десятилетиями. Чтобы выбрать такой материал, ищите букву «Е», рядом с которой обозначен индекс — он должен быть ниже 3%.

Технология производства

Есть два способа производства плитки:

  1. Прессование (отмечается меткой «В»).
  2. Экструзия (отмечается меткой «А»). Сырой материал выдавливается с помощью через специального оборудования.

Для облицовки экструдированная плитка годится лучше, чем прессованная.

Специалисты не рекомендуют использовать плитку больше 25*25 см. Работать с большими плитками неудобно: их нужно много подрезать, к тому же, даже специальный усиленный термостойкий клей может не выдержать вес большой плитки. Работать с плиткой меньше 10*10 см также неудобно, вдобавок облицовка таким материалом дробит поверхность печи. Рекомендуется отдать предпочтение плитке 12*12 см.

Отделка дымохода: выбор материалов

В число негативных факторов, влияющих на дымоход, входят:

  • атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
  • перепад температур окружающей среды;
  • высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать:

  • устойчивость к внешним факторам, износостойкость;
  • внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием:

  • клинкерного кирпича или плитка;
  • штукатурки;
  • цементно-волокнистых плит;
  • кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.

Отделка дымохода на крыше при помощи штукатурки характеризуется:

  • доступной стоимостью;
  • простым монтажом;
  • универсальностью (подходит к любым кровельным покрытиям);
  • возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Полезные советы по монтажу

Одно из главных правил монтажа керамических дымоотводов: для установки годятся только целые элементы. Наличие сколов, трещин или любых других повреждений недопустимо. Не стоит пытаться заделать испорченное место с помощью герметика или чего-нибудь подобного.

Это опасное решение, поскольку скрытое внутри конструкции повреждение может выйти из строя в любой момент и стать причиной возгорания.

Поэтому каждый элемент нужно проверить во время покупки, а также непосредственно перед установкой. Если обнаружены даже небольшие повреждения, следует сделать замену. Основание под переходник должно быть идеально ровным и горизонтальным.


Обслуживание керамического дымохода необходимо выполнять регулярно два раза в год: осматривать, очищать от сажи и проверять уровень тяги

Обслуживание дымоходов этого типа выполнить не сложно. Нужно проверять наличие тяги, очищать трубы от сажи, контролировать целостность всех элементов конструкции.

Обычно эти операции выполняют дважды в год, но если есть основания сомневаться в нормальном функционировании дымохода, обслуживающие мероприятия можно выполнить и внепланово. Хотя при правильном монтаже проблемы с такими конструкциями практически не возникают.

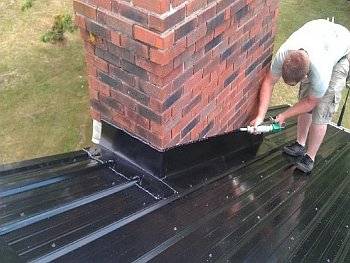

Гидроизоляция дымовой трубы на крыше

При выполнении узла прохода через крышу важно соблюдать нормативы СНиП. Между элементами кровли и дымоходом следует оставить зазор, размер которого регламентируется документами

В месте прохода через кровлю обычно монтируется короб (деревянный или из оцинкованного металла), в котором все свободное пространство вокруг трубы закладывается негорючим материалом – каменной или стеклянной ватой.

Герметизация дымохода на крыше может выполняться при помощи подручных средств или с использованием унифицированных элементов. Вокруг дымохода следует выполнить так называемый воротник, или оклад – отделку из полос металла, шириной около 40 см, в соответствии с размерами трубы. Угол сгиба стальных полос должен соответствовать углу прохода дымоходной трубы через кровлю. Чтобы рассчитать длину отдели, требуется учесть:

  • угол наклона ската;
  • размеры дымохода;
  • тип отделки дымохода.

Если оклады выполнены из оцинкованного листа, то они соединяются между собой внакладку и припаиваются. Элементы из стального листа соединяются двойным стоячим фальцем. Соединение лежачим фальцем применяется для герметизации узла прохода на крышах из гофрированных плит и черепицы. Если угол ската крыши составляет более 30 градусов, за дымоходом следует установить специальный брус – «бампер», который защитит трубу от потоков дождевой воды и чрезмерного давления снега зимой.

Защитный эластичный фартук для дымовой трубы можно выполнить:

  • из гибкой металлической ленты (свинцовой либо алюминиевой);
  • из оцинкованного металла с полимерным покрытием.

Фартук устанавливается вокруг трубы в два слоя по всему периметру. Нижний слой фартука заводится под кровельное покрытие, а верхний монтируется поверх кровельного материала. Чтобы закрыть верхний слой фартука применяют гидроизолирующую пленку и металлические профили.

Верхний загнутый край каждого фартука должен входить в паз, прорезанный по периметру дымохода. После монтажа края в паз, стык заполняется полимерным герметиком или силиконом для кровли.

Готовые решения

Заделка дымохода на крыше — достаточно сложная задача, от качества решения которой зависит надежность тепло- и гидроизоляции кровли. Выполнить узел прохода можно самостоятельно, используя различные материалы и специальные планки, либо смонтировать готовую конструкцию, в состав которой входит широкий защитный фартук.

Готовая крышная разделка на строительном рынке представлена во многих вариантах – модели различаются по материалу и методу изготовления, а также углу наклона элемента, защищающего от воды место прохода трубы через кровельный пирог. Угол наклона может составлять от 15 до 55 градусов, следовательно, разделка дымохода на крыше рассчитана на самые ходовые варианты наклона скатов.

Для монтажа такой конструкции в кровельном пироге выполняется отверстие соответствующих размеров. К конструкции снаружи с помощью силикона крепится уплотнитель, выполненный из резины. Расстояние между трубой и сборным проходом заполняется негорючим утеплителем. Кровельной проходкой накрывается узел прохода, после чего проходка может быть прикреплена к кровле саморезами. Для герметичности примыкания рекомендуется использовать герметик.

Выбирая вариант, как заделать дымоход на крыше, можно использовать и другие готовые решения, к примеру, кровельные проходки Master flash.

https://youtube.com/watch?v=rL-_Irakk4s

Обслуживание керамической трубы

Благодаря особенностям керамических труб, их обслуживание значительно упрощается по сравнению с кирпичными. Раз в год необходимо очищать их от сажи механически или с использованием специальных средств. Дважды в год проверяют все стыки на отсутствие трещин, сколов, деформаций и перекосов. При каждой топке необходимо оценивать тягу, при ее нарушении – искать и устранять причину. Также нужно следить за чистотой вентиляционного канала сэндвич-дымоходов и вовремя сливать избыточный конденсат.

Труба керамическая для дымохода – надежный и технологичный способ отвода продуктов горения от печей и любых котлов. Установка такого дымохода обойдется недешево, но длительный срок эксплуатации и отличные показатели безопасности с лихвой оправдают ваши вложения.

Проблемы, которые возникают во время облицовки

Прежде всего следует обратить внимание на соблюдение герметичности в стыке трубы и кровли, при нарушении технологии внутрь проникает вода и мусор

После завершения отделочных работ важно установить над дымоходом защитный колпак, что не нарушит тягу. Иногда его забывают монтировать, в результате труба деформируется из-за осадков

Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится

Иногда его забывают монтировать, в результате труба деформируется из-за осадков. Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится.

Обработка дымохода выполняет много функций, прежде всего обеспечивает безопасность эксплуатации индивидуального отопления. Во время облицовочных работ применяются разнообразные огнестойкие материалы, выбор которых зависит от вида топки и дизайна дома

На каждом этапе отделки важно соблюдать технологию, чтобы продлить срок действия конструкции и обезопасить прилегающие элементы строения

Для чего нужна облицовка трубы на крыше?

Красивая труба завершает архитектурный ансамбль строения. Крыша дома говорит о хозяине много, облицованная труба свидетельствует о заботливом хозяине и даже о его достатке. Эта часть аргументов «за» эстетичную отделку дымоотводящего канала сомнения не вызывает. Однако есть несколько практических целей.

Для чего выполняется отделка внешней части дымохода:

  • Утепление и облицовка дымохода продляют срок его службы. Уличная часть дымоотвода в отопительный сезон подвергается резкой и частой смене температуры. Такой перепад, вкупе с образованием агрессивного конденсата, приводит к быстрому разрушению любого материала дымоотвода. Утепление позволяет сдвинуть точку замерзания за тело трубы, снижает температурную амплитуду и препятствует образованию конденсата внутри дымохода.
  • Утепленная труба обеспечивает хорошую тягу. Равномерный и быстрый прогрев дымоотводящего канала обеспечивает качественную тягу при топке. Сажа, газообразные продукты горения (в том числе и угарный газ) быстро и полностью удаляются из топки, не попадая в жилое помещение. Это условие является определяющим для безопасности и эффективности отопительного оборудования.
  • Отделка соединения трубы и кровли обеспечивает защиту крыши от попадания атмосферной влаги внутрь кровельного пирога. Малейший брак в выполнении этих работ приведет к порче утеплителя, к гниению деревянных конструкций.
