Расчет биметаллических радиаторов
Все что нужно знать для расчета количества радиаторов на помещение — его тепловую мощность. А вот методик расчета несколько:
- по площади;
- по объему;
- по тепловым потерям.
Самый точный — по тепловым потерям. Этот параметр высчитывает специалист-теплотехник. В принципе, в эксплуатационной организации должны быть поквартирные данные. Можете выяснить тепловые потери ваших помещений у них. Для владельцев частных домов все не так просто: нужно заказывать теплотехнический расчет у специалистов.
Биметаллические батареи в основном имеют секционное строение
Зато имея эти данные все считается просто: вы их делите на мощность секции выбранной вами модели и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.
Например, помещение теряет 1600 Вт тепла, мощность радиатора 180 Вт. 1600/180=8,8 шт, округляем, получаем 9 шт.
Метод расчета по объему
В расчете биметаллических радиаторов по объему используют нормы СНиПа. По ним для обеспечения теплом одного кубометра воздуха в панельных домах требуется 41 Вт тепла, в кирпичных — 34 Вт. Для определения количества секций вам нужно будет высчитать объем комнаты (перемножить ширину, длину комнаты и высоту потолков), а потом найденную цифру умножить на соответствующую норму. Получим количество тепла, которое необходимо на обогрев этого помещения. Разделив его на тепловую мощность радиатора, получим количество секций.
Чтобы в доме было тепло нужно правильно рассчитать количество секций
Например, помещение имеет такие параметры: ширина 3 м, длина 4 м, высота потолков 2,5 м. Устанавливаться будут радиаторы по 180 Вт. Рассчитаем по порядку:
- Получаем объем помещения: 3*4*2,5=30 м3.
- Если помещение расположено в кирпичном доме, понадобится 30 м3 *34 Вт = 1020 Вт.
- Теперь считаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
- Округляем, получаем 6 секций.
Как рассчитать секции по площади
Самый простой способ — рассчитать количество секций по площади. Но он дает самую большую погрешность. Исходят из того, что в среднем для обогрева одного метра площади помещения нужно 100 Вт тепла. При этом не учитывается ни регион, не высота потолков, ни материал стен и т.д.
Чтобы понять, насколько велика погрешность, рассчитаем количество секций для той же комнаты.:
- Площадь получается 3*4=12 м2.
- Одна секция радиатора мощностью 180 Вт может обогреть (исходя из нормы) 1,8 м2.
- Чтобы найти количество секций площадь комнаты делим на этот показатель: 12 м2 / 1,8 м2 = 6,66 шт, округляем, получаем 7 шт.
Погрешность есть, и немалая. Этот метод подходит лишь для примерного определения количества секций для среднего утепления в средней полосе России.
Биметаллические отопительные приборы больше подходят для эксплуатации в многоэтажных зданиях
Причем оба расчета справедливы только для тех случаев, когда параметры системы такие: температура теплоносителя на подаче 90oC, в «обратке» 70 oC, в комнате должно быть 20 oC. Данные по тепловой мощности биметаллических радиаторов (и других тоже) приводятся именно для таких значений (это установлено нормами). При других параметрах мощность будет другой. В некоторых случаях производитель указывает теплоотдачу и для других распространенных температур.
К тому же два последних способа дают только более-менее правильные результаты. Считая так, вы можете поставить или больше, чем требуется радиаторов, или меньше. Оба варианта не самые лучшие. А все потому, что при расчетах не учитываются ни площадь окон, ни степень их утепления
Не принимается во внимание также наличие и количество наружных стен. Ведь, чем большую площадь занимает стена, выходящая на улицу, тем больше тепла требуется для поддержания нормальной температуры
Чтобы учесть все эти, и еще другие факторы, нужно использовать поправочные коэффициенты. О том, как учесть все нюансы читайте тут.
Требования к выбору радиаторов
Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора
Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75% от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).
При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см
Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.
Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.
Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.
Плюсы и минусы чугунных батарей
Все виды чугунных радиаторов отопления имеют общие достоинства:
Отопительные приборы из чугуна имеют внушительный срок службы. Продолжительностью службы в 50 лет не могут похвастаться батареи из других материалов. На протяжении всего срока эксплуатации приборы работают без замены и ремонта при условии их правильной эксплуатации.
Высокая теплоемкость и хорошая теплоотдача достигаются за счет особенностей материала и вертикального расположения ребер. Чугун хорошо накапливает тепловую энергию и медленно ее отдает.
Чугунные батареи с легкостью переносят высокие температуры теплоносителя (110°С), циркулирующего в централизованной сети.
Отопительные приборы из чугуна можно эксплуатировать в условиях высокого давления в сети. Их рабочее давление составляет 18 атм., а опрессовочное доходит до 23 атм.
Если красочный слой на поверхности прибора периодически обновлять, то ему совершенно не страшна коррозия. Внутри батарея не ржавеет даже после слива теплоносителя
Ржавчина на поверхности легко удаляется наждачкой, после чего это место закрашивается.
Благодаря большим размерам внутренних полостей агрегат имеет невысокое гидравлическое сопротивление, поэтому его можно использовать в автономных и централизованных сетях.
Эти приборы не чувствительны к чистоте и составу теплоносителя, что очень важно для централизованного отопления.
Дополнительное преимущество чугунных отопительных приборов заключается в их приемлемой стоимости.
Отопительные агрегаты из чугуна не лишены определенных недостатков. Массивные и тяжеловесные приборы сложно транспортировать и монтировать. Высокая инертность материала обеспечивает длительный нагрев и остывание батареи, поэтому очень сложно отрегулировать температуру в помещении, если установить термостат
Большие внутренние полости способствуют циркуляции внушительного количества теплоносителя, что важно для автономных систем, потому что приводит к перерасходу энергоносителя на подогрев воды котлом
Еврочугунные радиаторы и что это такое?
Современные еврочугунные батареи могут похвастаться привлекательностью и оригинальным дизайном. Благодаря особой конструкции эти радиаторы с легкостью переносят гидроудары. Срок службы чугунных батарей отопления доходит до полувека. Отопительные приборы выдерживают давление до 18 атм.
Радиаторы отопления из еврочугуна отличаются от традиционных приборов только внешним видом. У них более компактные сплющенные секции, которые имеют конвективные ребра, спрятанные внутри прибора. Сверху у агрегата есть защитное покрытие, повышающее коррозионную стойкость батареи, ее устойчивость к механическим повреждениям.
Радиаторы из еврочугуна имеют нижнее, параллельное и диагональное подключение. При выборе прибора кроме разновидности подключения нужно учитывать мощность агрегата. Компактные приборы меньше весят, им проще найти подходящее место в помещении.
Расчет по объему
Расчёты теплоотдачи батареи по объёму комнаты немного сложнее. Для этого понадобится знать ширину, длину и высоту помещения, а также нормативы отопления, установленные для одного м3 — 41 Вт.
Какой теплоотдачей должны обладать биметаллические радиаторы для комнаты 3х4 м. с учётом высоты потолков в 2,7 м: V = 3х4х2,7 = 32,4 м3. Получив объём, легко посчитать теплоотдачу батареи: Р = 32,4х41 = 1328,4 Вт.
В итоге количество секций (с учётом тепловой мощности батареи при высокотемпературном режиме 200 Вт) будет равно: К = 1328,4/200 = 6,64 шт. Полученное число, если оно не целое, всегда округляется в большую сторону. Исходя из более точных расчётов, понадобится 7 секций, а не 6.
Как выбрать и на что обратить внимание
Чтобы определиться, какой выбрать радиатор, необходимо учитывать особенности организации теплоснабжения дома и следующие характеристики самих обогревателей:
- значение опрессовочного давления, которое определяется при испытании изделия — этот показатель не должен быть меньше пиковых значений теплосети;
- при повышенном содержании щелочи или кислот в теплосети, следует выбирать обогреватель с сердечником из нержавеющей стали или меди;
- внешний алюминиевый кожух должен иметь достаточную толщину и не гнуться при механическом воздействии, а толщина ребра, выступающего от основания, должна быть от 1 мм и более;
- рекомендуемая толщина стенки сердечника — более 3 мм;
- в секционных батареях желательно проверить соединительные прокладки на эластичность;
- ребро батареи должно иметь ширину не менее 7 см, такой размер дает максимальную теплоотдачу;
- минимальный гарантийный срок (меньше двух лет) говорит о ненадежности данного прибора, так как средний срок службы радиаторов данного типа составляет от 20 лет.
Монолитные или секционные
Монолитные литые изделия выдерживают значительное давление и гидравлические удары, поэтому их следует устанавливать в многоэтажных домах. Секционные изделия не способны выдерживать подобные испытания в силу ослабления конструкции резьбовым соединением отдельных частей, но такие обогреватели легко обслуживать и, при необходимости наращивать, что невозможно в случае с литыми батареями в условиях частного дома.
Биметаллические или полубиметаллические
Помимо стандартных радиаторов, изготовленных из стали (или меди) и алюминия, производят полубиметаллические обогреватели. В этих изделиях внутренний сердечник выполняется не только из стали — в нем также присутствуют элементы из алюминия. Обычно алюминий применяют для установки вертикальных труб.
Такая замена основного материала существенно снижает прочностные характеристики изделия, а по долговечности в агрессивных теплосетях полубиметаллические радиаторы немногим отличаются от обычных алюминиевых батарей. Места соединения алюминиевой трубы со стальной трубой очень быстро приходят в негодность из-за разницы коэффициента расширения этих металлов при нагревании.
Полубиметаллические радиаторы немного легче оригинала, поэтому при покупке следует обратить внимание на этот момент, так как недобросовестные производители могут не указать точные параметры изделия. Эти обогреватели по характеристикам ближе к алюминиевым, поэтому их лучше устанавливать в частном доме
Расстояние между осями
Все виды выпускаемых биметаллических радиаторов подразделяют по расстоянию между входным и выходным отверстием. Наиболее часто расстояние между осями равно 350 или 500 мм, но некоторые производители изготавливают батареи с межосевым расстоянием в 200 и 800 мм.
Материал изготовления
Большая часть биметаллических батарей производится с каркасом из стали и оболочкой из алюминия. Стальной сердечник прекрасно справляется с избыточным давлением сети, сопротивляется воздействию коррозии, а алюминиевая оболочка служит отличным распространителем тепла. Некоторые производители используют высокоуглеродистые сорта стали, что позволяет достичь более высоких прочностных характеристик и долговечности изделия.
Сердечник.
К более дорогому, но самому лучшему варианту радиаторов из биметалла, относят батареи с медным сердечником. Это фактически вечный материал, обладающий высокой прочностью. Срок службы таких изделий — не менее 50 лет.
Ширина радиаторов
По этому показателю батарею следует выбирать максимально внимательно. Зависит ширина радиатора от количества секций, которое может быть разным. Необходимое число таких элементов для одной батареи рассчитывается по особой формуле. Считается, что для обогрева 10 м2 комнаты требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S х 100/Q. На место S нужно подставлять показатель общей площади того помещения, в котором будет устанавливаться радиатор. Значение Q — это мощность одной секции. Последний показатель определить несложно. Производитель обычно указывает мощность одной секции в техническом паспорте. Показатель этот может быть разным, но чаще всего его значение приближено к 180 Вт (для моделей 500 мм). 8 см — это ширина, которую в большинстве случаев имеет одна секция радиатора отопления. Размеры батареи, таким образом, напрямую влияют на ее мощность.
Для примера сделаем расчет радиатора отопления для комнаты в 30 м2. В этом случае формула будет такой: 30 х 100/180 = кол-во секций. То есть 16-17 штук. Ширина радиатора при этом будет большой — 16 х 8 = 128 см. Устанавливаются радиаторы под подоконником обычно в специальную нишу. Такой широкий радиатор в нее может и не поместиться. В этом случае нужно просто приобрести две батареи по 8 секций. Ширина каждой составит 64 см
При выборе количества секций, помимо всего прочего, следует принимать во внимание то, что по длине радиатор должен перекрывать не менее 70-75% оконного проема
Технические характеристики
Теплоотдачу радиаторов отопления измеряют в Ваттах при температуре теплоносителя 70 °С. Нормальная теплоотдача должна составлять около 180-190 Вт. Рабочее давление производитель указывает в диапазоне 16-35 атм, что полностью подходит для большинства отопительных систем – как центральных, так и автономных. Межосевое расстояние – указывает расстояние между нижним и верхним коллекторами. Оно может составлять: 200 мм, 300 мм, 350 мм, 500 мм, 800 мм.
Однако чаще всего радиаторы выбирают не по межосевому расстоянию, а по подходящим габаритам. Температура, до которой может прогреться теплоноситель составляет максимум 95 °С. Если производитель радиатора указал меньшую рабочую температуру, необходимо следить за ней, чтобы не превысить рекомендованный показатель.
Схема RIFAR Base Ventil 350 на 4 секции
Габариты – нудны для определения нужно высоты прибора. При этом необходимо учесть расстояние от пола и подоконника по 15 см. Вес одной секции биметаллического радиатора с расстоянием между коллекторами в 500 мм составляет от 1.6 до 1.7 кг.
Плинтусные конвекторы
Конвекторы под названием «Тёплый плинтус» имеют две разновидности. Это электрические и водяные модели. Внешне они имеют сходство с обыкновенным плинтусом так, как занимают их места или располагаются рядом. Теплообменник скрыт алюминиевым или пластиковым кожухом. Плинтусные конвекторы обычно имеют небольшие размеры. Высота обогревателя бывает чаще всего не больше 140 мм и глубина не более 30 – 50 мм. Конвектор может крепиться к стене или располагаться на ножках.
Термоплинтус отличается от батарей тем, что он нагревает стены и как-бы образует тепловую завесу. В результате тепло распределяется равномерно по всему объёму помещения.
Подключение к трубам водяного теплоснабжения может происходить так же, как и у обычных чугунных батарей. Изнутри плинтус представляет собой медные трубы с алюминиевыми рёбрами или лепестками, оснащённые воздушным клапаном.
Технические характеристики водяного тёплого плинтуса
| Тепловая мощность | 110 — 700 Вт/п.м. (ориентировочно) |
| Рабочее давление | 16 бар |
| Максимальный нагрев | 130 С |
| Теплоноситель | Вода или этиленгликоль |
| Срок службы | 15 – 20 лет |
Плюсы
К плюсам можно отнести следующее:
- быстрый нагрев помещения;
- равномерное распределение тёплого воздуха по всему объёму комнаты;
- монтаж термоплинтуса может быть произведён на любое основание пола;
- для циркуляции теплоносителя требуется небольшое количество воды.
Минусы
Основные претензии потребителей к водяному тёплому плинтусу сводятся к его высокой стоимости. Большая цена объясняется применением дорогостоящих материалов таких, как медь.

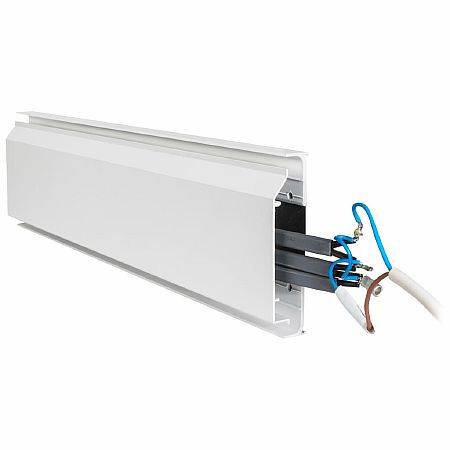

Электроплинтус отличается от водяного обогревателя тем, что вместо водопроводных трубок используются термонагревательные элементы (ТЭНы). Монтаж оборудования довольно прост. Плинтус крепят к стене и подключают к розетке.
Плюсы
Электрические плинтусы привлекательны своей экономичностью. После окончательного прогрева стен энергопотребление значительно уменьшается. Электричество расходуется только на поддержку температурного режима.
Минусы
Электроплинтус устанавливают в помещениях домов постоянного проживания, и совершенно не подходит для дач. Его можно приобрести по средней цене 6 тыс. руб. за погонный метр. Известные производители термоплинтусов в России это компании: Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum.
Как выбрать размер радиатора отопления
Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:
- в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
- если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
- когда есть 2 стены и 2 окна, то 130 Вт/м2.
Примечание. Алгоритм даст верный результат для помещений высотой до 2.5—2.7 м. Если потолки выше, рекомендуется взять 40 Вт теплоты на 1 м3 объема помещения.
Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:
Как правило, значения тепловой мощности секций указываются с учетом, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ˚С (в паспорте пишут: при DT=70). Это значит, что при +22 ˚С в комнате температура воды на подаче должна быть около 100 ˚С, в то время как в частном доме редко бывает 70 ˚С.
А при такой температуре секция батареи отдаст на 30% тепла меньше, что и следует учитывать.
Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, отнять 30%, а лучше – 50.
Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:
Как выбрать размер батарей в таких случаях? Если она не помещается под окном, то выход прост: нужно число секций разделить на 2 части, вместо одного прибора выйдет два. Длина первого составит 75% оконного проема, а второго – все что останется. Эту часть можно поставить около боковой стены, подведя к ней трубопроводы. При обратной ситуации (как на фото) нужно взять секции с меньшим межосевым расстоянием и высотой. Их теплоотдача меньше, а значит, общая длина обогревателя после пересчета вырастет, и в результате он будет смотреться замечательно.
Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти некий баланс между требуемой тепловой мощностью и его размером. Тогда обогрев получится достаточным, выполнятся условия монтажа батареи, а интерьер при этом не будет нарушен.
Сравнительные технические характеристики биметаллических радиаторов
Для удобного сравнения различных моделей в таблицах 1-3 собраны данные по основным характеристикам изделий 11 производителей. Информация указана как для наиболее распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части производителей.
Таблица 1 – Сравнение характеристик моделей с межосевым расстоянием 500 мм.
| Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
| высота | ширина | глубина | рабочее | испыт. | ||||
Bilux plus R500 | 563 | 80 | 85 | 0,21 | 1,82 | 20 | 30 | 182 |
Industrie Pasotti Elegance Wave Bimetallico | 565 | 80 | 100 | 0,19 | 2,06 | 35 | 52 | 176 |
Global Style Extra 500 | 566 | 81 | 80 | 0,21 | 1,87 | 35 | 52,5 | 170,7 |
Konner Bimetal 80/500 | 563 | 80 | 80 | 0,40 | 2,18 | 30 | 45 | 190 |
Rifar Base 500 | 570 | 79 | 100 | 0,20 | 1,92 | 20 | 30 | 204 |
Royal Thermo BiLiner 500 | 574 | 80 | 87 | 0,205 | 2,01 | 30 | 45 | 171 |
Tenrad BM500 | 550 | 80 | 75 | 0,22 | 1,45 | 24 | 36 | 161 |
Varmega Bimega 500/80 | 565 | 80 | 80 | 0,3 | 1,75 | 30 | 45 | 190 |
Сантехпром РБС-500 | 560 | 80 | 95 | 0,23 | 2,34 | 16 | 24 | 185 |
Sira Industrie RS Bimetal 500 | 572 | 80 | 95 | 0,199 | 2,03 | 40 | 60 | 201 |
Scola JB-SA 500 | 565 | 78 | 80 | 0,28 | 1,85 | 30 | 40 | 188 |
Разнообразие типоразмеров.
Таблица 2 – Сравнение характеристик моделей с межосевым расстоянием 350 мм.
| Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
| высота | ширина | глубина | рабочее | испыт. | ||||
Global Style Extra 350 | 416 | 81 | 80 | 0,17 | 1,42 | 35 | 52.5 | 119.6 |
Konner Bimetal 80/350 | 413 | 80 | 80 | 0,30 | 1,28 | 30 | 45 | 140 |
Rifar Base 350 | 415 | 80 | 90 | 0,18 | 1,36 | 20 | 30 | 136 |
Royal Thermo BiLiner 350 | 424 | 80 | 87 | 0,175 | 1,52 | 30 | 45 | 118 |
Tenrad BM350 | 400 | 80 | 75 | 0,15 | 1,18 | 24 | 36 | 120 |
Varmega Bimega 350/80 | 412 | 80 | 80 | 0,22 | 1,43 | 30 | 45 | 140 |
Радиатор изогнутой формы для эркеров.
Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.
| Производитель и модель | Габаритные размеры, мм | Объем секции, л | Масса секции, кг | Давление, атм | Тепловая мощность, Вт | |||
| высота | ширина | глубина | рабочее | испыт. | ||||
Межосевое расстояние 300 мм | ||||||||
Bilux plus R300 | 365 | 80 | 85 | 0,17 | 1,29 | 20 | 30 | 142 |
Сантехпром РБС-300 | 360 | 80 | 95 | 0,178 | 1,67 | 16 | 24 | 121 |
Sira Industrie RS Bimetal 300 | 372 | 80 | 95 | 0,165 | – | 40 | 60 | 145 |
Scola JB-SA 300 | 365 | 78 | 80 | – | 1,45 | 30 | 40 | 106 |
Межосевое расстояние 200 мм | ||||||||
Bilux plus R200 | 550 | 80 | 75 | 0,22 | 1,45 | 24 | 36 | 161 |
Rifar Base 200 | 565 | 80 | 80 | 0,3 | 1,75 | 30 | 45 | 190 |
Чугунные радиаторы отопления
Уровень теплоотдачи батарей зависит от материала его изготовления. Многие потребители не знают как выбрать радиаторы отопления, потому что у каждого вида есть свои преимущества и недостатки.
Всем известные чугунные радиаторы отопления обладают:
- приемлемой стоимостью;
- способностью функционирования при высоких температурах носителя;
- устойчивостью к агрессивным средам;
- высокой прочностью;
Чугунные батареи
Теплоотдача этих радиаторов выше, чем у остальных. Наряду с достоинствами нужно отметить также недостатки радиаторов из чугуна:
- непривлекательный внешний вид,
- значительные габариты и вес,
- восприимчивость к гидроударам,
- необходимость периодической окраски.
Чугунные вертикальные радиаторы отопления являются относительно дешевыми приборами. Они больше подходят для гравитационных систем. Конструкция батарей из чугуна представляет собой отдельные секции, соединенных между собой методом литья.
Как по внешнему виду отличить биметаллический радиатор отопления от алюминиевого?
Мы уже поговорили о достоинствах и недостатках каждой отдельной модели и вы уже определились с тем, какой именно радиатор вам следует купить. Главное в момент покупки не перепутать изделия, ведь в этом случае все ваше потраченное время на усвоение плюсов и минусов пойдет насмарку и вы вверите свою судьбу на волю случая.
Если перед вами поставить два разных радиаторы — вы должны без проблем отличить, где какой. Основное отличие алюминиевого радиатора от биметаллического состоит в том, что он выполнен исключительно из алюминия, т.е. входящая и выходящая труба (отводы), которая должна присоединится к общей системе отопления должна быть выполнена из алюминия и постучав по ней вы сразу поймете, что это за металл!
Как по стуку отличить вид металла
Если постучать по стали — звук будет более звонким и «металлическим», но если вы постучите по алюминию — звук будет более глухой. Это нужно один раз услышать и запомнить на всю жизнь, описать это словами можно, но только на личном примере вы на 100% усвоите разницу. Найдите дома кусок стали и алюминия и постучите по ним различными средствами:
- пальцами;
- гвоздем;
- молотком;
- пластиковой палочкой;
- деревянной палочкой.
Поверьте, разница будет существенна!
В магазине можно проделать туже самую манипуляцию, как «звучит» тот или иной металл вы уже знаете.
Второй способ
Смотрите внимательно на саму структуру радиатора, с обратной стороны визуально осмотрите «целостность структуры» у биметаллических радиаторов вы должны заметить, что на местах прохода теплоносителя заметна «не цельная» структура. Даже внешне видно, что поверх стальной внутренней трубы залит алюминий.
Классификация по конструктивному решению
По конструктивному решению все отопительные радиаторы делятся на трубчатые, панельные и секционные. У каждой разновидности есть свои преимущества и недостатки.
Трубчатые
В их конструкции есть вертикальные трубки, соединенные верхним и нижним коллектором. В них циркулирует теплоноситель. Теплоотдача агрегата зависит от толщины и материала трубок, а также размеров устройства. Рабочее давление доходит до 20 атм. Такие конструкции устойчивы к скачкам давления, имеют привлекательный внешний вид и надежно защищены от протекания. Поскольку трубки делаются из стали, агрегаты подвержены коррозии.
Еще в продаже есть вакуумные радиаторы отопления, работа которых основана на принципе «тепловой трубки». Внутри такого устройства проходит труба с литиево-бромидной солью или этанолом, из которой откачан воздух.
Панельные
Эти конструкции состоят из двух щитов, имеющих антикоррозионное покрытие. Они сварены между собой так, что внутри них есть каналы, по которым циркулирует теплоноситель. Панельные модели делают из стали. Они бывают одно, двух и трехрядные.
Их преимущества заключаются в малой инертности, разнообразии размеров, небольшом весе, приемлемой цене, хорошей теплоотдаче. Эти устройства отличаются внешней привлекательностью и легко монтируются. В них циркулирует мало теплоносителя. В эту категорию также можно отнести керамические батареи. По сути, это электронагревательные панели.
Секционные
Эти модели состоят из нескольких однотипных секций, имеющих внутри несколько каналов для движения теплоносителя. Они соединяются в единую конструкцию для достижения необходимой тепловой мощности. Секционные батареи делают из чугуна, стали, биметалла и алюминия.
Их положительные качества заключаются в том, что секции можно добавлять или убирать в зависимости от площади отопления помещения. Теплоотдача таких приборов очень высокая. Они отличаются экономичностью и приемлемой ценой. Можно устанавливать терморегуляторы.
Недостатки заключаются в вероятности протечек в местах соединения секций. Пыль и загрязнения из таких конструкций удалять очень сложно. Внутри секций есть неровности, которые способствуют появлению засоров.
Соотношение мощности и размера радиаторов
Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.
Если сравнить теплоотдачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, какая между ними разница.
- Биметаллические радиаторы 350 мм (межосевое расстояние):
- Теплоотдача 136 Вт (алюминиевый – 139)
- Уровень давления (рабочий) 20 Бар (15 Бар у алюминия)
- Показатель опрессовки 30 Бар (20-25 Бар соответственно).
- Емкость секции 0.18 л (0.19 л)
- Вес одной секции 1.36 кг (алюминиевый – 1.2 кг).
- Биметаллические радиаторы 500 (80 глубина):
- Теплоотдача от одной секции 204 Вт (180 Вт алюминиевых при аналогичных габаритах).
- Рабочее давление 30 Бар (20 соответственно).
- Опрессовочное давление 40-50 Бар (30 Бар).
- Емкость секции 0.2 л (0.27 л).
- Вес одного элемента 1.90 кг (1.45 кг).
Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, как и уровень его давления, и вес, и объем.
Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители производят модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.
Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, которую предоставляют либо продавцы, либо производители к каждому изделию и найти соответствующий показатель размера. Устанавливая секционную модель, ее всегда можно нарастить, чтобы увеличить мощность, но если радиатор не помещается под окном, тогда следует выбирать дизайнерские варианты обогревателей.
Как устроены биметаллические радиаторы отопления
На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.
Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.
Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.
Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.
Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.
