Что такое ревизионные отверстия, особенности нажимных люков, установка под плитку своими руками

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений
Фото
из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

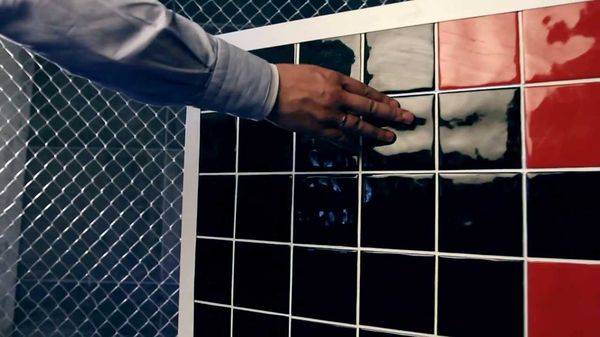

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

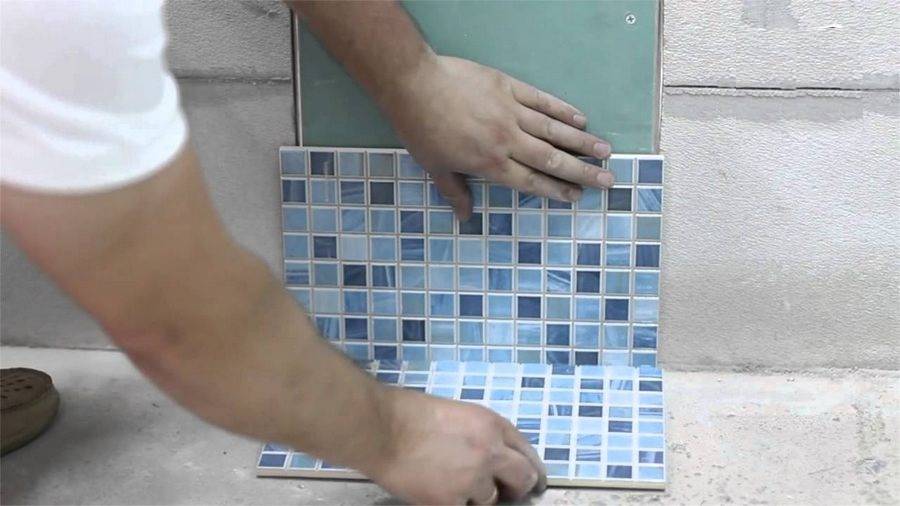

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Конструкция

Ревизионные люки могут иметь существенные различия по материалам, использованным в изготовлении:

  • металлические модели отличаются высокой прочностью, благодаря чему эксплуатируются в течение продолжительного периода без потери вех изначальных качественных характеристик. Металлические дверки, как правило, покрыты порошковой краской;
  • пластиковые модели являются более простым, легким и дешевым вариантом, а также чаще всего снабжаются небольшими ручками или имеют нажимной принцип действия дверки.

В последнее время в изготовлении применяются различные альтернативные материалы. Такие люки-невидимки под плитку вполне могут быть выполнены самостоятельно, с применением стандартных облицовочных элементов.

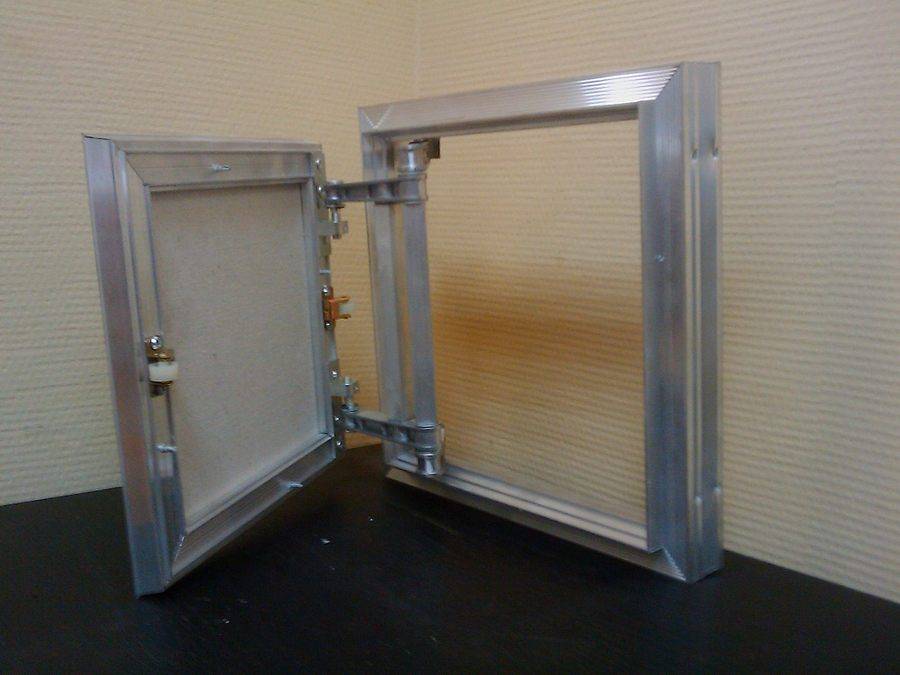

Обычная конструкция – люк с одной дверью

С точки зрения конструкции, модели сдвижного типа представлены рамой, дверкой с замком, наружным отделочным слоем и петлями для соединения со стеной, а также регулировочными механизмами. К составным частям распашных моделей относятся сварная и дверная рамы, плиты на основе гипсокартонного волокна, установочные отверстия, а также стандартные петли для подсоединения конструкции дверки к наружной раме.

При выборе готовой конструкции люка для обеспечения качественного обслуживания любых коммуникационных сетей, должны учитываться размеры облицовочных элементов и дверки, а также габариты ниши для установки.

Затирка шва

Затирке шва следует уделить внимание, потому что затирка позволяет скрыть все дефекты и создать аккуратный внешний вид. Вначале затираются все остальные швы на плитке, а потом можно приступать к швам рядом с ревизией

Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом.

Герметизация шва затиркой вокруг дверцы ревизионного люка

  • Если вам нужны швы в цвет плитки, то лучше воспользоваться силиконовыми затирками.
  • Проклейте малярный скотч по бокам швам, чтобы не запачкать плитку. Силикон сложно удалить с гладкой поверхности плитки.
  • При помощи пистолета заполните герметиком межплиточный шов, делать это нужно быстрыми и аккуратными движениями.
  • Лишний герметик следует удалить смоченными в мыльной воде пальцами.
  • После этого снимите малярный скотч: удалить его можно либо быстрым движением, либо поддев шпателем. Скотч снимается сразу, в противном случае он присохнет и его будет трудно отодрать с поверхности плитки.

Уже спустя два дня произойдет «полимеризация» шва, так что он стал прочным и надежным. В этот момент нужно его разрезать, чтобы потом можно было открывать дверцы.

  • Вооружитесь острым малярным или канцелярским ножом. Убедитесь в том, что лезвие острое, потому что прорезать нужно за один раз.
  • Держите нож под углом 45, пусть он войдет внутрь поглубже, так что лезвие упрется в гипсокартон.
  • После этого плавным движением за один раз прорежьте шов.

Не расстраивайтесь, если не получится за один раз, это не удается даже специалистам. Меньшее количество попыток обеспечивает долговечность и функциональность шва. Если появятся «заусеницы», дверцы могут плохо открываться или же при открытии силиконовый шов будет испорчен.

Тогда нужно будет повторить процедуру и попробовать создать новый шов. Правильно выполненный шов должен быть ровным и красивым, а люк скрытого монтажа открываться без проблем.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

  • демократичная цена;
  • долгий срок эксплуатации без потери качества и внешнего вида;
  • эстетичный вид;
  • широкий ассортимент;
  • можно окрашивать в домашних условиях;
  • устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
  • негорючесть, устойчивость к воздействию химических веществ;
  • относительно низкая стоимость установки;
  • возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Категории

Пластиковый люк

Ревизионные люки могут быть выполнены из различных материалов и иметь разные конструкции. Наличие большого ассортимента товара позволяет выбрать тот, который будет лучшим в вашем случае. Главное, он должен быть надежным, легким в применении и не портить общий вид помещения. Следует отметить, что часто использовать люк вы не будете.

Все люки можно классифицировать так:

  1. Металлические.
  2. Пластиковые.
  3. Люки-невидимки.

Давайте рассмотрим, чем они отличаются друг от друга, и каковы особенности каждой категории.

Изделия из пластика – это самый дешевый и простой вариант из всех остальных. Внешне они ничем не отличаются между собой. Разница только в размерах и цвете. Пластиковые люки легко устанавливать. Для этого нужно вкрутить каркас в стену при помощи саморезов. Другой вариант – смазать его клеем и вставить в подготовленное отверстие. Открывать дверцу можно простым нажатием на нее. Это наиболее простой и дешевый метод для сокрытия ревизионных проемов.

Металлический люк

Металлические люки для ревизии схожи по методу установки и размерам. Но за счет того, что они сделаны из металла, следует отметить некоторые преимущества:

  • долговечность изделия;
  • способность не терять первоначальные свойства и внешний вид.

Люки-невидимки называются так потому, что после установки заметить их очень непросто. Такой скрытый люк можно устанавливать в ванной с любой отделкой. Комплектация его проста: рама конструкции, монтируемая в стену и дверь, которую нужно соединить с механизмом и облицевать отделочным материалом. Они хорошо подходят для:

  • сокрытия центрального стояка;
  • сокрытия различных коммуникаций и запорной арматуры;
  • хранения химикатов для ванной и туалета или ненужных вещей.

Чтобы установить его понадобиться больше сил и времени, так как монтировать его сложнее, чем два предыдущих вида. Все дело в том, что устанавливать такой люк нужно до отделки поверхности. Первым делом нужно оформить сам люк, а потом, отталкиваясь от него, продолжать облицовку стен.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

  • Место установки размечается и по углам сверлятся отверстия.
  • Проём для люка выпиливается электролобзиком.
  • Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
  • Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
  • Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

  • Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
  • Шлифуем стену и окрашиваем.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

  • Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
  • В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
  • Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

  1. Подготовка проема.
  2. Установка рамы с дверцами.
  3. Отделка внешней поверхности дверок.
  4. Финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Этап 1 — подготовка люка и проемаЭтап 2 — установка люка-невидимки в проем нишиЭтап 3 — герметизация шва между конструкцией и стенойЭтап 4 — отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

  1. Дверцы люка и стены обрабатываются грунтовкой.
  2. Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
  3. При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
  4. Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
  5. Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
  6. При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
  7. Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

  1. Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
  2. При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
  3. Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
  4. Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
  5. Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
  6. Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

Инструменты и материалы

Такие люки можно купить в магазине. Все что вам нужно будет сделать: собрать конструкцию, установить ее в нужное место и выполнить облицовку. Но для умельцев, которые не хотят переплачивать, есть хорошая новость: такой люк можно сделать самостоятельно. Чтобы воплотить эту идею в жизнь, вам понадобятся такие инструменты:

  • мебельные навесы;
  • брус из дерева 50×50 мм;
  • влагостойкий гипсокартон или влагостойкая фанера;
  • пуш-механизм для дверей;
  • клей ПВА строительный;
  • армированная сетка из капрона;
  • облицовочный материал (плитка или кафель);
  • клей на плитку;
  • дрель и шуруповерт;
  • карандаш и рулетка;
  • саморезы;
  • электролобзик или пила;
  • отвертка.

Основные размеры скрытых люков

Размеры люков

В зависимости от размера, скрытые люки могут быть оборудованы одной или двумя дверцами. Размеры бывают самые разные, от маленького до большого. Наименьший размер – 100×100 мм. Это люк квадратной формы, который может монтироваться в стену. Но зачастую такие маленькие конструкции устанавливают под ванну. Если вам надо скрыть в стене массивное оборудование, такое как система очистки воды, то для вас подойдет люк размером 800×800 мм. Наиболее ходовым является средний размер – 200×300 мм. Он является идеальным вариантом, если вы выбрали кафельную плитку. Если нужно закрыть вход в подвал или тайную комнату, можно сделать индивидуальный заказ на люк большого размера.

Посмотрите следующий видеоролик, чтобы разобраться, как подобрать люк по размеру:

Изготовление конструкции

Имея в наличии необходимые инструменты, можно приступать к работе. Для начала нужно определиться с размером. Если у вас уже есть готовый проем в стене, отталкивайтесь от него. Если нет, нужно подобрать идеальный размер в вашем случае. Больший не означает лучший, поэтому если вам нужно скрыть узлы перекрытия, счетчик или фильтры, можно использовать средние размеры, в зависимости от ваших требований. Когда нужно скрыть только счетчик, то оптимальным размером будет 200×300 мм. В случае если надо спрятать все коммуникации, можно сделать отверстие размером 400×600 мм.

Чтобы люк был совсем незаметным, а плитку не нужно было подрезать под размер, выбирайте его, отталкиваясь от размера самой плитки. К примеру, дверца может состоять из двух плиток по горизонтали и трех плиток по вертикали.

Монтаж дверки люка

После того как размер выбран, нужно сделать отверстие в стене. Дальше всю работу можно разделить на следующие этапы:

Вырезать лист ОСБ или влагостойкой фанеры по размерам проема. Он будет служить дверью конструкции.
Из брусьев необходимо сделать раму, которая будет прикручена к проему. Вместо брусьев можно использовать деревянный профиль. При помощи дюбелей и саморезов закрепите раму по периметру отверстия. Ее нужно установить так, чтобы после того, как дверка закрылась, люк был заподлицо со стеной и не выпирал. Если дверка будет обшита плиткой, то это нужно учесть еще при проектировании.
Установите дверцу в проем и измерьте расстояние 100 мм от краев. Просверлите отверстия, куда будут крепиться мебельные навесы.
Прикрутите их к дверце и, используя карандаш и рулетку, нанесите их расположение на саму деревянную раму. После чего сделайте отверстия на раме для навесов и закрепите их.

Монтаж открывающего механизма Если вы правильно закрепили навесы, то установка дверей не будет трудной. Вам всего лишь нужно закрутить по 2 винта на двух навесах. Они регулировочные. Идеально отрегулировать петли нужно после того, как облицовочный материал будет приклеен. А пока можно примерно отрегулировать дверь

Важно наличие свободного пространства по глубине, чтобы сделать облицовку, и зазоров, позволяющих свободно открывать дверь.
Осталось установить пуш-систему. Закройте дверь и отметьте нужное положение для ее закрытия. Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно.
Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы.
Проверьте работу механизма

После чего можно переходить к отделочным работам.

Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно.
Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы.
Проверьте работу механизма. После чего можно переходить к отделочным работам.

Еще один вариант крепления дверки – крепление на магнитах. В таком случае к раме по периметру присоединяются магниты. В те же места на дверке крепится железный элемент, благодаря которому конструкция будет держаться. В основном такое крепление используют для небольших дверей.

Виды ревизионных люков

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

Распашной ревизионный люк

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Разъем для плитки: как выбирать, формировать функции и преимущества

Плиточные светильники — стеновые проемы скрытых установок с возможностью последующей плитки, фарфоровой плитки и т. д.

Эти горлы обеспечивают легкий и легкий доступ к скрытым техническим коммуникациям в ограниченном пространстве без нарушения его дизайна.

Они отличаются прочной стальной или алюминиевой рамой с прочными петлями и надежными замками, которые могут удерживать вес двери с помощью перевернутого материала во время работы и исключать провисание и наклон двери.

Поверхность материала двери обычно влагостойкая.

Двери из плитки изготавливаются с раздвижными, раздвижными дверями и съемными и несъемными. Дверь открытого типа выбирается в соответствии с характеристиками установки пространства лоскута и доступными пространственными ограничениями вокруг него.

Структурные характеристики мельницы для плитки позволяют, когда отделочные работы почти полностью невидимы на поверхности стены (с правильной реализацией инструкций по установке), что сохраняет общий дизайн и дизайн объекта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
