Выбор теплового циркуляционного насоса для отопления дома

Принцип и схема работы теплового насоса, виды

Принцип

Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.

Схема работы

В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.

Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.

Виды теплонасосов

Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.

Грунтовый или земляной («грунт-воздух», «грунт-вода»)

Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.

Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.

Водный насос («вода-воздух», «вода-вода»)

Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.

Воздушный («воздух-вода», воздух-воздух»)

В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.

Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.

Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.

Особенности выбора циркуляционных насосов отопления

Рассмотрим, как выбрать насос циркуляционный для отопления дома. Рекомендации от профессионалов помогут подобрать оборудование в зависимости от технических характеристик агрегатов, типа сети, мощности нагревателя и общего объема штатного теплоносителя.

Мощность

Подбор насоса для системы отопления выполняют с определением количества литров воды или другого теплоносителя, который измеряется м3/ч и напора в метрах. Рассмотрим пример расчетов для двухэтажного дома с однотрубной закрытой сетью и зоной расположения котла в подвале. Самая низкая точка схемы – котел, самая высокая – верхние коллекторы батарей отопления на втором этаже.

Расчет:

1. Измерить расстояние от контура обратной циркуляции воды на входе в котел до верхнего коллектора батареи на втором этаже – параметр записать. Это определение напора нагнетателя.
2. В примере сложить показатели 2,5 м высоты подвального помещения, 3 м высоты стен первого этажа, 1 м толщины плит перекрытий и расстояние от напольного покрытия до верхнего коллектора батареи в 0,6 м. В итоге получим 6,6 м. Для такой высоты нужен насос для котла отопления с показателем напора в 7 м.
3. Площадь дома в примере 200 м2. Объем требуемой тепловой энергии считать по формуле 1 кВт тепла на 10 м2 площади. В данном случае нужен прибор в 20 кВт.
4. Разность показателей температуры между контурами подачи и обратки принимается стандартная в пределах 10 С. Если при выходе из нагревателя теплоноситель показывает +70 С, в обратке на входе прогрев принимают в +60 С.
5. Теперь 20 кВт тепловой мощности делим на 10 С, итоговый показатель 2 – мощность нагнетателя в м3/ч.

Это правила подбора насоса для системы отопления частного дома. Формулы и расчеты не отличаются сложностью, вопросов с выбором не возникнет.

Для приведенного примера в дом на 200 м2 с высотой от нижней до верхней точки схемы в 6,6 м необходим прибор с производительностью до 2,5 м3/ч.

Выбор, характеристики и модели

Мощность оборудования – важный, но не единственный параметр при выборе агрегатов.

На что обратить внимание:

• Предельный показатель давления. Рабочий уровень автономных сетей не превышает 4 бар в 2-х этажном доме, для одноэтажного рабочее давление не выше 1,5 бар. Скачки допустимы до 50% плюсом к стандартному давлению, с этим запасом надо брать насос.
• Прогрев теплоносителя. Все котлы, кроме твердотопливных прогревают воду до +95 С – это стандарт, при пиковых нагрузках до +120 С. Твердотопливные котлы нагревают воду до +110 С в стандартном режиме и при пиковых нагрузках температура повышается до +130 С. Лучшими считают насосы с уровнем максимально допустимого прогрева до +130 С.
• Размер и вид соединения. Центробежные нагнетатели интегрируют резьбовым, фланцевым способом. Резьбовые стыки бывают внутренними и внешними.

Также следует учитывать материал корпуса. Чугунный корпус – это практично и надежно, но дорого. Термостойкий пластик немного дешевле, но тоже прочно, а простой пластик не выдержит заявленного срока службы.

Типы циркуляционных насосов

Циркуляционные насосы делятся на два вида:

1. Насос с сухим ротором;
2. Насос с мокрым ротором.

Насос с сухим ротором

«Сухим» насос называют потому, что все трущиеся детали и сам ротор находятся в герметично закрытом корпусе. С водой или любым другим теплоносителем соприкасаются только лопасти, которые и создают поток. Насосы с сухим ротором имеют довольно высокий КПД (коэффициент полезного действия), в зависимости от модели, КПД может достигать 85%. Однако с повышением КПД возрастает и уровень шума. Из-за этого «сухие» насосы нечасто применяются для отопления частных небольших домов и квартир. Такие насосы отлично подойдут для больших объектов, там где есть возможность оборудовать отдельное помещение под котельную, где уровень шума не так важен.

В подобных агрегатах охлаждение мотора происходит за счёт отдачи тепла в окружающую среду ребристой поверхностью и установленным вентилятором на тыльной части механизма.

Насосы с сухим ротором требуют постоянного контроля за элементами двигателя, требуется постоянная смазка трущихся деталей. Устройства такого типа обладают высокой мощностью, эффективностью. Ввиду этого, требуется ежегодная профилактика насоса.

Монтаж сухого насоса происходит с помощью резьбового или фланцевого соединения.

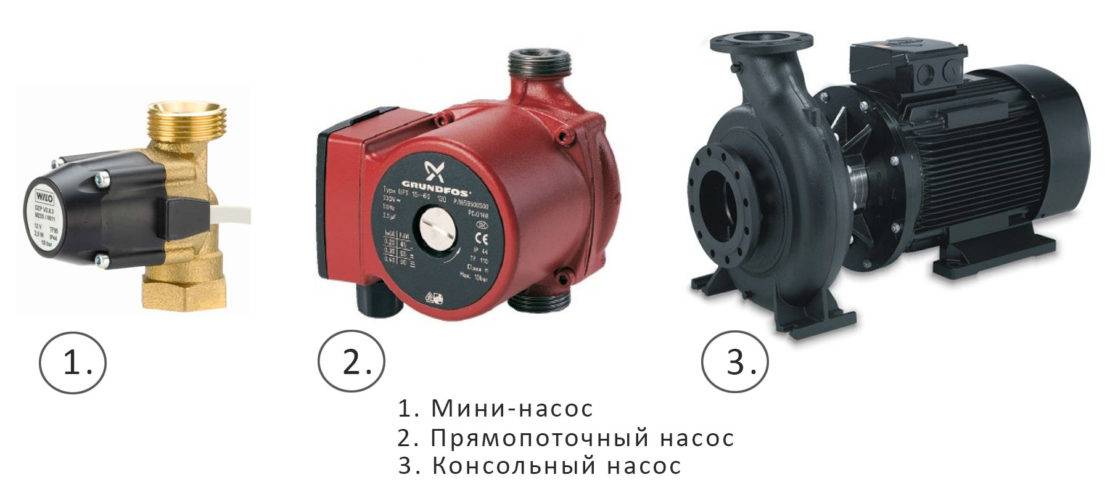

Сухие насосы отличаются по способу установки и делятся на три типа:

Консольный тип.
Двигатель и насос расположены в отдельных корпусах, находящихся на общем основании. Валы соединены муфтой. Такой тип насоса способен перекачивать даже слегка загрязнённую воду. Для устройства насоса консольного типа требуется основание в виде фундамента.

Блочный или моноблочный тип.
Для таких типов насосов устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель находится в одном корпусе с крыльчаткой. Для устройства блочного типа насоса также требуется фундамент.

Вертикального типа.
Входные и выходные патрубки вертикального насоса устанавливаются на одной оси. Такой тип насоса не требует предварительной подготовки перед монтажом.

Преимущества насосов с сухим ротором

• Высокий КПД, который может достигать 85%.
• Из-за высокого коэффициента полезного действия требуются сравнительно небольшие затраты энергии.
• Опять же, по причине высокого КПД «сухие» насосы лучше всего подходят для крупных помещений.

Недостатки насосов с сухим ротором

• Высокий уровень шума.
• Чувствительны к механическому загрязнению энергоносителя, а соответственно требуют частой проверки и обслуживания. Срок эксплуатации около 3 лет.

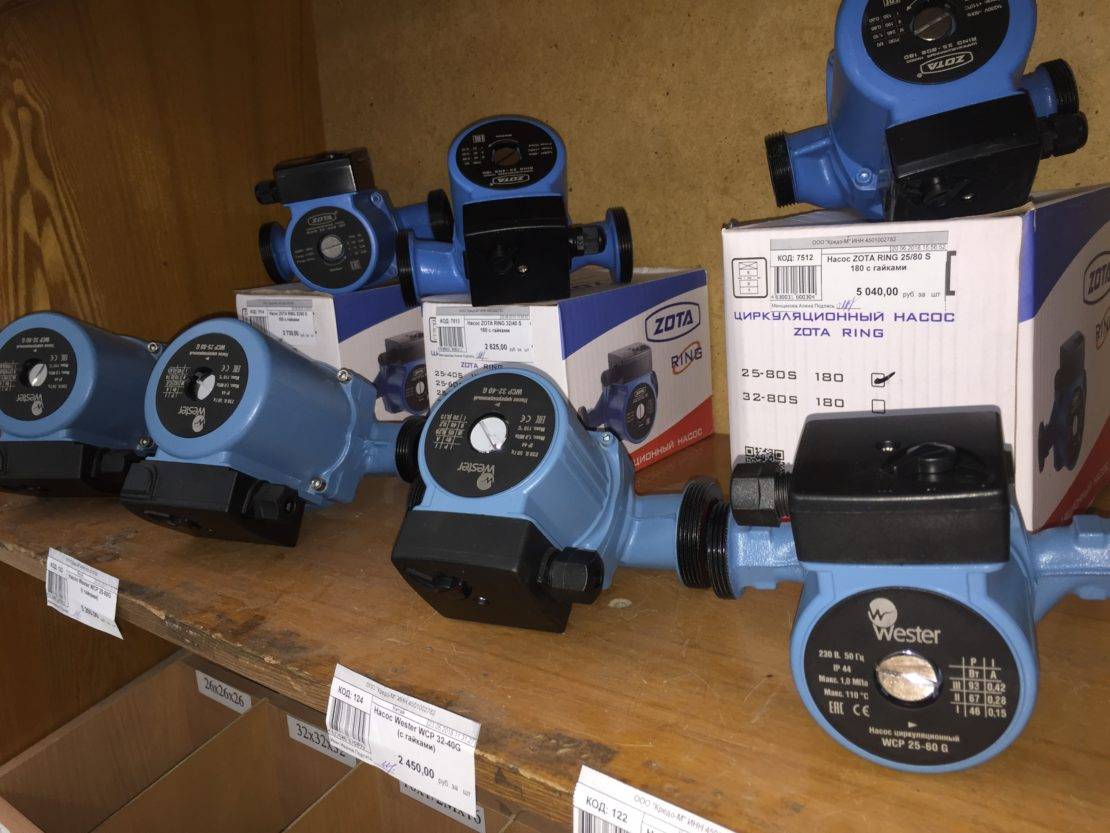

Насос с мокрым ротором

Для монтажа систем теплоснабжения в частных домах, на даче с автономным теплоснабжением рекомендуется выбирать «мокрый» насос. В данных агрегатах в теплоноситель погружается не только крыльчатка, но и мотор. В насосе с мокрым ротором жидкость выполняет следующие функции:

• Смазка трущихся поверхностей.
• Охлаждение мотора.

Хотя крыльчатка и сам ротор в «мокром» насосе находятся в постоянном контакте с водой (или любым другим теплоносителем), возможность коррозийных повреждений элементов насоса невысока.  Детали качественного насоса изготовлены из устойчивых к коррозии материалов и практически не подвержены действию агрессивных сред. А из-за того, что элементы насоса постоянно охлаждаются и смазываются теплоносителем, увеличивается моторесурс агрегата. Срок службы бытового насоса «мокрого» типа рассчитан приблизительно на 10 лет. Для монтажа агрегата к отопительной системе предусмотрено резьбовое либо фланцевое крепление.

Насосы с «мокрым» ротором различаются способом удаления воздуха из системы отопления:

• Автоматический способ. Насос автоматически, без вмешательства со стороны, стравит воздух из системы отопления. Это очень удобно, если нет возможности обслуживать систему самостоятельно.
• Принудительный (ручной). Для стравливания воздуха из системы, необходимо каждый раз проделывать вручную с помощью специального воздушного винта.

Преимущества насоса с мокрым ротором

• Низкий уровень шума.
• Довольно продолжительный ресурс работы, до 10 лет.
• Не требует постоянного обслуживания.
• Хорошо подходят для частных домовладений и квартир.

Достоинства и недостатки тепловых насосов

Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.

Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.

Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.

Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.

Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:

При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.

• Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
• Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.

Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.

Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:

• Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
• Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
• Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.

Есть и недостатки:

• Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
• Необходимость в регулярном обслуживании – за это нужно платить;
• Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
• Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
• Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.

Как видим, некоторые минусы довольно серьезные.

В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

1. От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
2. От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как выбрать инсталляцию для унитаза: подвесная система, какая инсталляция лучше, выбор, какую выбрать

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Принцип действия теплового насоса

Теплоноситель нагревается от источника низкопотенциального (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

• наружный (система с теплоносителем и циркуляционным насосом);
• промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
• контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

1. Грунт нагревает солевой раствор.
2. Циркуляционный насос поднимает рассол в теплообменник.
3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.

1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
2. Компрессор сжимает хладагент, его температура резко повышается.
3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.

1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
2. Отдаёт тепловую энергию воздушной массе помещения.
3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.
