Параметры выбора нагревательных матов, особенности укладки данного вида теплого пола

Подготовительные работы

Перед укладкой матов теплого пола нужно подготовить ровное основание. Для этого необходимо снять старое покрытие и залить бетонную стяжку. В некоторых случаях, если под старым покрытием находится ровная поверхность, достаточно зашпаклевать щели. Но в большинстве ситуаций, заливка стяжки оказывается необходимым шагом.

Основание под водяной теплый пол

После того, как основание подготовлено, необходимо уложить на него слой теплоизоляции.

Можно использовать плиты ППУ толщиной не меньше 10 мм. Они хорошо сопротивляются деформации, таким образом, маты будут располагаться на достаточно жестком основании.

Резистивный кабель

Двужильный и одножильный резистивный провод состоит из нагревательной жилы, защищенной проволочной или фольгированной оболочкой. Только конструкция первого состоит из одной нагревательной жилы, а конструкция второго кабеля включает две нагревательные жилы. Основное отличие кабелей заключается в материале, который был применен для изготовления жилы. Для этого могут использовать медь, латунь или нихром. Каждый металл обладает разным показателем электрического сопротивления. Чаще всего в производстве используют нихром. Он позволяет создать более подходящий уровень тепловыделения на всем участке кабеля.

Резистивному кабелю свойственна равномерная теплоотдача по всей длине. Такая особенность может повлечь перегрев отдельного участка. Например, определенная часть пола, закрытая мебелью. Проектируя расположение нагревательного контура, в таких местах надо уменьшить количество кабеля или, вообще, его оттуда убрать. Такой недостаток не позволит в будущем сделать перестановку мебели на другое место.

Чтобы понять, какой лучше выбрать кабель, кроме его сопротивления, надо уделить внимание общей длине и допустимому расстоянию между нагревательными элементами контура, уложенными на пол. Данные параметры помогут обеспечить равномерный прогрев поверхности:

• Допустимое расстояние между нагревательными элементами указывает производитель изделия. Несоблюдение рекомендаций грозит проявлением температурных различий на отдельных участках электрического теплого пола. То есть, появится так называемая «зебра». Обычно, производитель рекомендует выдерживать шаг не более 120 мм.
• В продаже кабель идет определенной длины, что требует правильного расчета контура. При монтаже добавить недостающий кусок или отрезать лишнюю часть будет невозможно.

Другой важный параметр, на который надо обратить внимание при выборе кабеля, это количество нагревательных жил

Одножильный кабель

Одножильный тип кабеля при монтаже требует, чтобы оба его конца сходились в одном месте для замыкания цепи. Особенность конструкции заключается в наличии двух не нагреваемых концов, подключаемых к терморегулятору. Одножильный тип кабеля имеет несколько преимуществ перед другими видами:

• предельная температура нагрева намного выше, чем может себе позволить двужильный тип;
• малое потребление электроэнергии;
• низкая цена изделия.

Общая схема монтажа состоит с таких пунктов:

1. Не нагреваемый электрическим током конец кабеля подключают к терморегулятору.
2. Контур размещают на полу по схеме.
3. Второй «холодный» конец возвращают для замыкания цепи и подсоединяют тоже к терморегулятору.

Отдавая предпочтение конкретному виду нагревательного элемента, надо знать, что одножильный провод лучше выбрать для общественных помещений или нежилых комнат. Дома подходящими комнатами могут быть кухня, туалет, ванная или коридор.

Двухжильный кабель

Двухжильный тип нагревательного элемента не требует возврата при монтаже второго конца провода. Замыкание цепи происходит за счет соединительной муфты, устанавливаемой на один конец контура. Двухжильный провод имеет свои достоинства:

• простота укладки провода, не требующая возврата второго конца, позволяет формировать схемы тепловой трассы любой сложности;
• односторонняя коммутация к термостату;
• электрический ток, проходя через двухжильный провод, не изменяет электромагнитное поле.

Очередность подключения контура состоит из следующих действий:

1. Специальной муфтой соединяют электрическую цепь на одном конце провода и подключают его к терморегулятору.
2. Контур укладывают на полу по схеме.
3. Жилы второго конца провода просто соединяют друг с другом и изолируют.

Благодаря своим достоинствам, двухжильный провод лучше выбрать для жилых комнат, например, спальня или зал.

Лучший электрический теплый пол под плитку

Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.

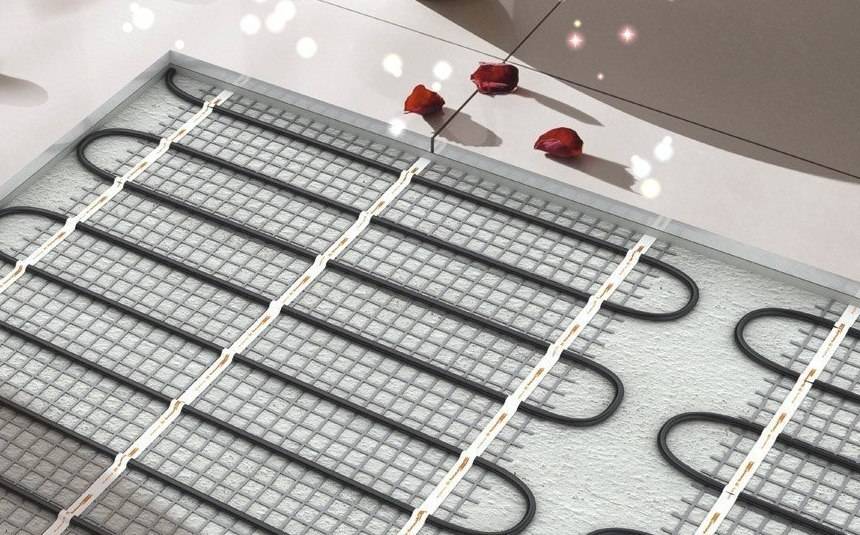

Электрический мат — лучший вариант для укладки под плитку

При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.

Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Укладка электрического теплого пола на стяжку

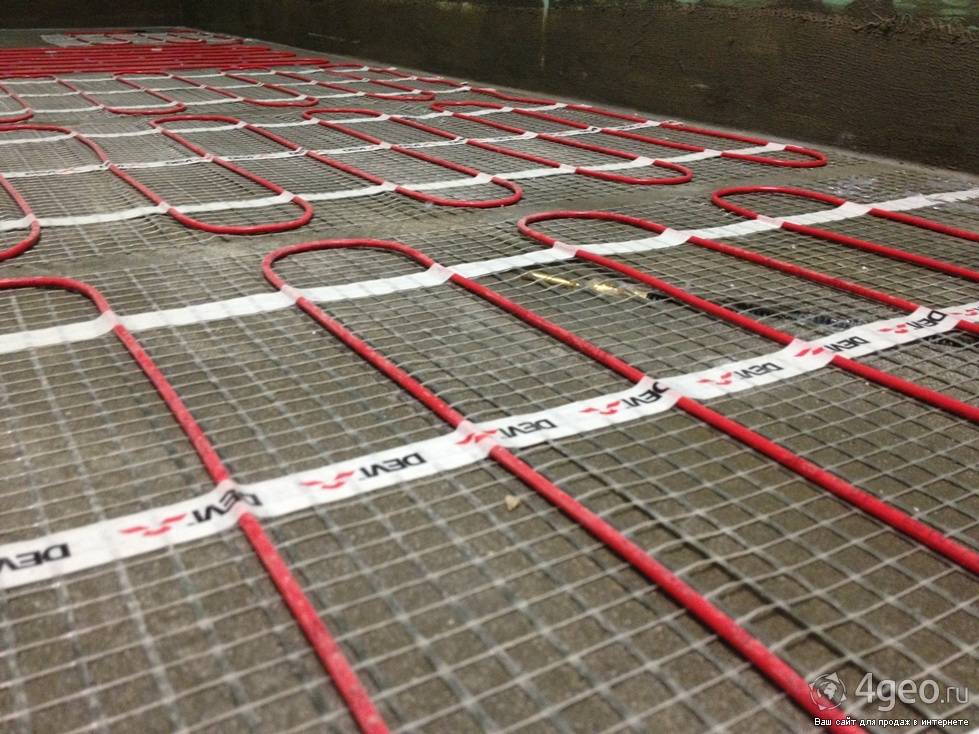

Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.

Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.

Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:

• мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
• реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
• посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
• промышленным пылесосом собирается пыль;
• при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
• проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
• в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
• проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
• поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
• на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
• перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
• на размеченной площади проводится укладка матов теплого пола под плитку;
• если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
• при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
• датчик при укладке матов теплого пола размещается посередине между витками кабеля;
• после монтажа поверхность проверяется на отсутствие механических повреждений;
• проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
• штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.

Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя

Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.

Укладка напольного покрытия

После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.

Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.

Какой вид теплого пола выбрать

Производитель предлагают 3 вида электрического теплого пола. Различаются они особенностью работы и правилами монтажа. Выбор теплого пола для ламината зависит от нескольких факторов. Здесь играют важную роль условия помещения, его характеристики, допустимый бюджет и желаемая мощность нагрева.

Кабельный

Является резистивной системой, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг. Сама конструкция состоит из единого кабеля, по которому проходит электричество. Он уложен на специальном сетчатом покрытии в форме змеи или улитки. Длина кабеля зависит от размера помещения и его основных параметров. Кабель раскладывается в стяжку по заранее продуманной схеме. Данный тип редко используют для укладки ламината сверху.

Преимущества этого вида пола и недостатки:

• легкий монтаж;
• универсальность;
• доступность;
• экономичность.

• тратится много тепла на бетонную стяжку;
• неравномерный нагрев: сначала стяжка, потом подложка.

Матовый

Элементы обогрева закреплены на матах или рулонах из спецматериала, формируя форму змеи. Все маты расположены вертикально в длину, поэтому рассчитывать их количество нужно исходя из параметров помещения. За основу берется стеклоткань. Маты крепятся к основанию пола с помощью специальной ленты или плиточного клея.

Преимущества греющих матов и недостатки:

• не нужно делать бетонную стяжку, уровень пола не повышается;
• легкость монтажа: нужно расстелить рулоны по всему периметру комнаты и закрепить их клеем;
• быстро нагревается и долго сохраняет тепло.

Карбоновый стержневой

Карбоновый стержневой теплый пол — устройство, состоящее из саморегулирующихся карбоновых стержней, расположенных параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

Плюсы этой системы и минусы:

• благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать;
• пол хорошо переносит влагу;
• может укладываться под ламинат с использованием стяжки и без нее.

Инфракрасный (пленочный)

Излучает в пространство лучи в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Под ламинат данный источник тепла подойдет лучше всего. Это объясняется его универсальностью и легкостью монтажа, а также техническими характеристиками.

Система представляет собой тонкую материю, которая излучает электромагнитные импульсы. Состоит из нескольких нагревательных панелей, обеспечивающих подачу тепла по всему периметру комнаты.

Преимущества ИК пленки и недостатки:

• панели не выделяют вредное для дыхательных путей человека вещество – формальдегид, поскольку инфракрасный способ обогрева не способствует его испарению из состава ламелей;
• системы не нужно заливать бетонной стяжкой, а значит и поднимать уровень пола. Сверху нагревательных элементов сразу кладется подложка, а уже потом доски ламината;
• не оказывается никакого вредного воздействия на покрытие: оно не трескается, не вздувается, а замки не расходятся, что может произойти при других способах обогрева;
• экономит энергию и при этом равномерно распределяет тепло по всей поверхности.

Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В пленке и расположены специальные нагревательные элементы. Система не поднимает уровень пола.

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

• бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
• настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:

1. Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
2. Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
3. Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
4. Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или банном помещении — одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2.  Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm — немецкие маты, долговечны и по доступным ценам.

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Как правильно выбрать маты?

Стоит помнить, что материал имеет несколько разновидностей, которые могут использоваться для укладки полов. Маты могут отличаться не только своими внешними данными, но и изготовляются из разного материала, отличаются своей функциональностью.

В строительных магазинах Москвы можно встретить такие разновидности:

часто используются именно рулонные маты с фольгой. Такой вариант подходит для тех домов, где теплые полы устанавливаются не на нижнем этаже, а считаются всего лишь дополнением к основной системе обогрева. Такие маты изготовляются из пенофола или с пененного полиэтилена, сверху покрываются алюминиевой фольгой. Учитывая верхний слой, который там имеется, они могут отображать тепло внутри помещения, не выпускать его наружу. При монтаже следует проследить, чтобы блестящая сторона была направлена вверх. Закрепление матов происходит арматурной сеткой, которая укладывается сверху матов. Такой вариант является не дорогим из всех видов матов для теплого пола
При укладке стоит обратить внимание на то, что требуется проклеивать швы специальным фольгированным скотчем;
активно применяется укладка матов теплого пола изготовленных из пенополистирола. Этот вариант подойдет для тех, кто хочет достичь высоких теплоизоляционных показателей
Маты выполняются в виде отдельных плит или панелей, которые соединяются между собой. Отопительный контур крепиться при помощи хомутов и армирующей сетки, которая укладывается сверху слоя матов;
самыми востребованными матами считаются профильные монтажные. В основе них лежит пенополистирол, но главное отличие заключается в том, что такие маты по-другому производятся, они имеют специальные выступы, которые называются бобышки. Эти выступы имеют совсем разную форму, например, могут быть круглыми, а могут быть многогранными. Их расположение систематическое, то есть они находятся на определенном расстоянии друг от друга, что помогает использовать их для фиксации труб обогревательного контура. Главное преимущество, почему надо использовать для утепления именно маты для теплого пола с бобышками заключается в том, что фиксировать систему дополнительно не придется, трубы будут фиксироваться между бобышками, которые надежно их смогут удерживать. Они не смогут сместиться в то время, когда будет производиться стяжка. Дополнительно маты имеют замковые соединения на торцах, что делает кладку еще проще. Маты с бобышками делают слой кладки сплошным, поэтому нет никаких щелей и зазоров. Можно проложить трубы, которые в диаметре достигают 20 мм. Размеры и толщина матов тоже может отличаться, например, ширина мата может достигать 30 см;
среди всех вариантов есть и плоские маты. Они изготовлены из пенополистирола, который имеет высокую плотность и толщину 50 мм. Но, несмотря на то, что они тонкие и плоские, они не поддаются деформации, достаточно крепкие и хорошо держат тепло. Этот вариант напольных материалов подойдет для первого этажа или для частных домов

Важно помнить, что перед заливкой стяжки надо полы покрыть пленкой.

Перед тем, как выбирать нагревательный мат для теплого пола надо учесть  показатели окружающей среды, определить назначение строения, этажность, а также другие параметры, которые играют важную роль.

Каждый вид таких полов имеет разную стоимость, поэтому изначально надо внимательно изучить теплопроводимость, рассчитать нагрузки, которым пол будет подвергаться.

Например, на первом этаже лучше не использовать тонкие материалы, потому что они могут не выдержать вес стяжки теплого пола и при этом еще потеряют свои формы.

При монтировании электрического теплого пола, можно использовать более тонкие маты. Если дом строится с нуля, и теплоизоляции ранее не было, то надо использовать плотные маты.

Монтаж теплого пола под плитку

Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:

• При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
• Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.

Заключение

Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.
