Установка и обвязка котла отопления в частном доме

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

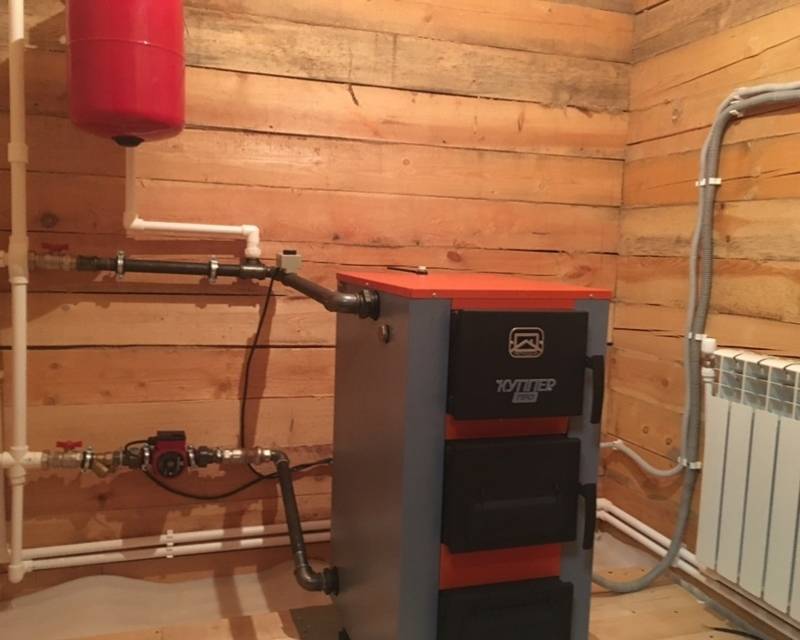

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

  1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
  2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
  3. Помещения котельных оснащаются вентиляцией и освещением.
  4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
  5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
  6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

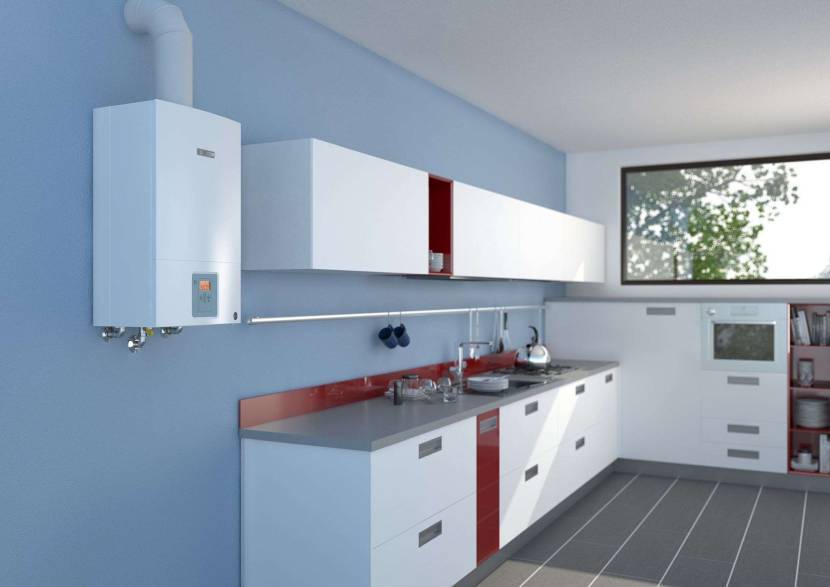

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

  1. Удаляют заглушки с патрубков.
  2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
  3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
  4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
  5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
  6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
  7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
  8. Устанавливают специальный фильтр на кране-отсекателе газа.
  9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

  • Вход бойлера отопления;
  • выход бойлера отопления;
  • вход теплообменника ГВС;
  • выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Схемы обвязки автоматических котлов

Современные газовые, электрические и жидкотопливные котлы оснащаются автоматикой, контролирующей его работу и поддерживающей в заданных пределах и температуру теплоносителя, и давление в сети. Она сама тушит и воспламеняет горелку, когда это необходимо, не требуя участия человека в процессе. Поэтому такие котлы работают постоянно, с выработкой одинакового количества тепла. А некоторые даже умеют подстраиваться под погодные параметры.

Настенные

Настенные газовые и электрические отопительные котлы имеют компактные размеры и предназначены для встраивания в навесную мебель, поэтому помимо стандартного набора автоматики они оснащены встроенным расширительным баком, циркуляционным насосом и группой безопасности. Поэтому обвязка настенного котла очень проста и не содержит ничего лишнего.

Отсутствие лишнего оборудования позволяет аккуратно вписать настенный котел в интерьер кухниИсточник 3dkonut.com

У котлов с одним (отопительным) контуром три выходных патрубка: для подачи, обратки и подключения сетевого газа. На подаче перед входом в отопительный прибор устанавливается только отсечной шаровый кран для перекрытия системы в случае необходимости ремонта котла. На обратке устанавливают два крана и фильтр-грязевик между ними на горизонтальном участке трубы.

Двухконтурный.

Обвязка настенного двухконтурного газового котла выполняется также, но у него имеется два дополнительных патрубка на подачу в котел холодной воды из водопровода и вывод из него горячей воды в распределительную сеть ГВС.

Правильное подключение двух котлов в одну систему отопления

Из приведённой выше ситуации есть два выхода.

Подключение двух котлов с переключением вручную

Можно поставить вентили в местах, указанных на схеме зелёными кружками:

И перекрывать трубопровод с неработающим котлом вручную. Это не совсем удобно, но тоже имеет право на существование. Вентили на три положения:

Есть способ лучше, потому что позволяет подключить два напольных котла так, что оба они вместе или по отдельности смогут работать без лишних телодвижений с нашей стороны — просто включили котёл или оба и пошли по своим делам.

Подключение двух котлов с автоматическим управлением

Приведённая ниже схема подключения двух котлов позволяет автоматически управлять температурой воздуха в комнатах и воды в горячем водопроводе.

Нужно «всего-навсего» добавить гидрострелку. После чего можно соединить в одной системе любое число котлов (тоже любых) с любым числом контуров с любыми потребителями.

Впрочем, я оговорился: кроме гидрострелки добавлены ещё два насоса — по одному на каждый котёл.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. Из гидрострелки теплоноситель разбирается насосами контуров — каждый берёт столько, скольку ему нужно, без препятствий. Если расходы через котлы и через контуры будут отличаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляясь туда, где его недостаток. И вся система будет работать стабильно.

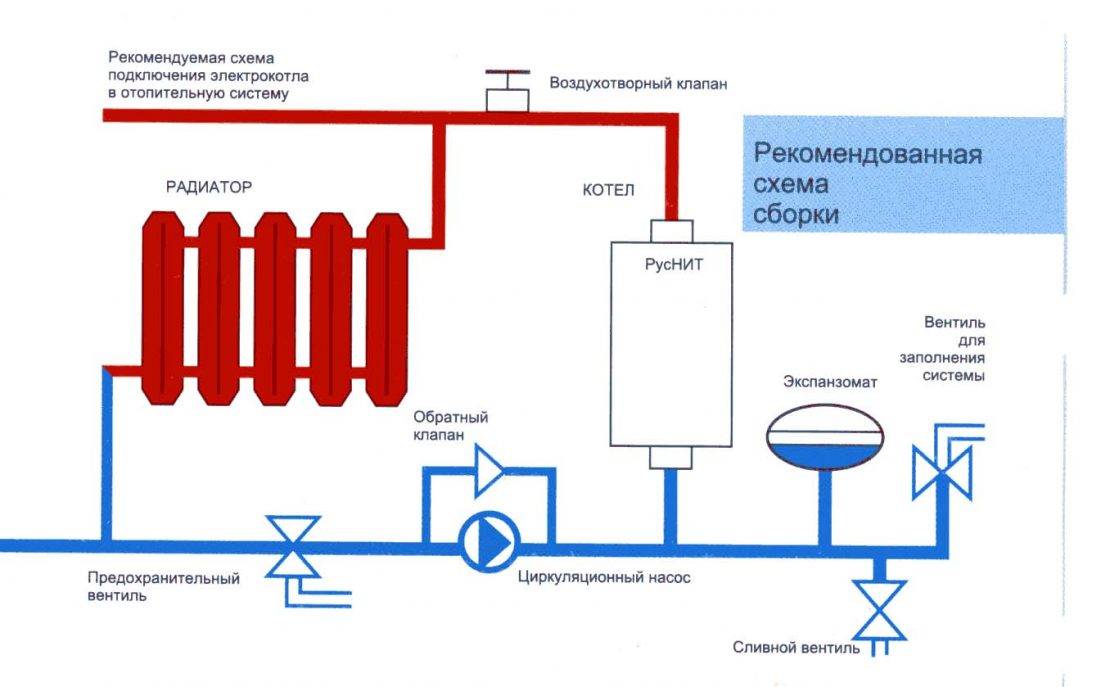

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

  1. Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
  2. Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
  3. Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
  4. Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
  5. Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

И еще одна рекомендация по повышению энергоэффективности отопительной системы частного дома. Обязательно хорошо утеплите ограждающие конструкции постройки и установите качественные герметичные окна. Так теплопотери помещений сократятся, что приведет к более редкому запуску нагревательного оборудования.

Гравитационная открытая система

Открытая гравитационная система отопления.

Элементы

В гравитационной открытой системе обвязка пеллетного котла отопления или другого твердотопливного источника тепла включает:

  • Разгонный коллектор. В сущности, это всего лишь короткий вертикальный участок розлива сразу после котла;
  • Открытый расширительный бак. Как правило, его объем берется примерно равным 10% объема теплоносителя в контуре.

Кроме того, на входе и на выходе из котла ставятся отсекающие краны. Они позволяют отключить теплообменник для ремонта или обслуживания, не сбрасывая весь объем теплоносителя.

Отсекающие краны на входе и выходе электрокотла.

Схема

Она предельно проста: расширительный бачок монтируется в верхней точке розлива после разгонного коллектора. Опционально он снабжается краном для заполнения контура водой. В нижней точке системы устанавливается кран для полного слива теплоносителя: он будет полезен, если в холода дом остается без отопления.

Котел устанавливается в нижней точке контура (обычно в подвале или приямке). Перепад высоты между его теплообменником и радиаторами, собственно, и обеспечивает стабильную циркуляцию: благодаря этому перепаду остывшая вода продолжает движение самотеком.

Гидравлический напор в системе равен высоте Н.

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

  • газовое топливо и электроэнергия;
  • газ и твердое топливо;
  • дрова и электроэнергия;
  • пропан и электроэнергия;
  • печное топливо и электроэнергия;
  • пеллеты и электроэнергия.

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Схема подключения газового котла

Виды систем – открытая или закрытая, циркуляция самотечная или принудительная (с насосным оборудованием). Стоит знать, что установка газового котла поручается только специалистам, которые будут действовать по утвержденному проекту, где указывается и схема.

Стоит знать:

  1. Одноконтурный котел применяется только для отопления. Это оборудование с одним теплообменником.
  2. Двухконтурный котел может использоваться для отопления и ГВС. Оснащен двумя теплообменниками.

Чаще всего применяется двухконтурный вариант. Подключение газового котла в частном доме проводится при наличии магистрали, куда выполняется врезка трубопровода определенной модели и марки – все элементы придется докупать. Стоимость услуги начинается от 1500$ (100000 рублей), сумма может быть больше или немного меньше, но покупать комплектующие для наружного обустройства системы заранее не рекомендуется – все элементы должны совпадать с требованиями компании.

Монтаж газового котла

Настенные котлы минимальной мощности разрешают выполнять собственными руками, но только при наличии разрешения, а тестирование системы будет проводиться под надзором специалистов.

Рассмотрим этапы работы в квартире, и как выполняется установка котла отопления в частном доме, установка трубы:

  • напольный агрегат устанавливается на постамент из негорючего материала – лист асбеста, металла;
  • настенное оборудование навешивается на крюки, вмонтированные в стену с учетом горизонтальной ровности;
  • корпус прибора должен равномерно опираться на опоры, крепиться на стене – любые вибрации не допускаются;
  • необходимо поместить оборудование подальше от электроприборов и обеспечить беспрепятственный доступ к корпусу со всех сторон;
  • от верхней грани котла до потолка не менее 120 см;
  • от боковой стены, защищенной огнеупорным материалом до стенки корпуса не менее 26 см, если стена не обшита, то до напольного агрегата должно быть не менее 32 см;
  • навесное оборудование монтируется на высоте не менее 100 см от пола на крюки, которые приложены в комплекте;
  • подключение трубы дымохода производится через специальный патрубок, который стыкуется максимально герметично, соединение «по дыму», то есть патрубок котла вставляется в раструб трубы дымохода, а не наоборот.

Остается правильно стыковать оборудование с системой отопления и подачи воды. Стоимость обвязки котла отопления газового зависит от сложности работ и начинается от 160$ (12000 рублей).

Процесс обвязки идентичен с процедурой для твердотопливного котла и включает монтаж фильтров грубой очистки, запорных кранов, циркуляционного насоса и байпаса с запорной арматурой для переключения работы системы на разный вид циркуляции. Общими правилами монтажа котлов газового и твердотопливного считается подключение к водопроводу до точки разветвления труб, причем как можно ближе к входу трубы через стену котельной. Тестирование системы с газовым оборудованием производится под присмотром специалистов.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

  • Трубы, разделенные на два контура подающей и обратной линии.
  • Запорные вентили, арматура.
  • Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
  • Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
  • Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
  • Манометр — прибор для измерения и контроля давления.
  • Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
  • Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
  • Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Выводы и полезное видео по теме

На приведенном ниже ролике вы услышите аргументированное мнение специалиста об использовании различных видов труб для монтажа отопительной системы.

Для выполнения обвязки котла можно применять различные виды труб, для оптимального выбора которых следует учесть целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.

При наличии некоторой квалификации монтаж пластиковых элементов можно проводить самостоятельно, четко соблюдая схему, но для установки металлических труб лучше обратиться за помощью к специалистам.

Подыскиваете качественные трубы для обвязки котла? Или есть опыт монтажа и применения определенного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
