Современный канализационный колодец: варианты устройства и нюансы монтажа

Особенности устройства колодцев

При строительстве септика важно учитывать особенности установки каждого в зависимости от их назначения и материала изготовления. Особенность фильтрующего колодца является то, что его основная задача состоит в очистке стоков от вредных примесей

Для осуществления данной задачи дно коллектора покрывается щебнем высотой около 1 метра. При этом дно не заливается бетонным раствором полностью, а лишь по периметру. Это препятствует разрушению основания и выводу воды через центр круга, в котором происходит дренаж и очистка

Особенность фильтрующего колодца является то, что его основная задача состоит в очистке стоков от вредных примесей. Для осуществления данной задачи дно коллектора покрывается щебнем высотой около 1 метра. При этом дно не заливается бетонным раствором полностью, а лишь по периметру. Это препятствует разрушению основания и выводу воды через центр круга, в котором происходит дренаж и очистка.

Для строительства смотрового колодца принято использовать трубу диаметром 46 см. Такой размер трубы дает возможность в случае необходимости прочистить конструкцию водой посредством шланга. Если потребуется спускаться внутрь резервуара, диаметр трубы должен превышать 92,5 см.

Накопительные резервуары обустраивают в низине участка для обеспечения стока воды в колодец. Конструкцию помещают на глубину 3-6,5 метров, при сооружении используется не более 7 колец. На дне выполняют специальные углубления, которые заполняют песком или щебнем. Воду из резервуара можно использовать для бытовых нужд.

Канализационные колодцы, обязательный атрибут наружной канализации, без них ее устройство невозможно. Они должны проходить по всей длине трубопровода, Их устройство и количество может незначительно различаться, в зависимости от типа и назначения сооружения, сложности и протяженности системы.

Сам процесс строительства такого устройства несложный, главное разобраться в различии типов сооружений, ведь самодельный септик или выгребная яма тоже являются колодцами, и соблюдать правила и требования. После этого, будет проще сделать эффективную и работающую без сбоев систему канализации для дома.

Что представляет собой фильтрующий (перфорированный) колодец для септика, ливневой канализации, дренажа

Фильтрационный колодец — это специальная конструкция, которая расположена под землей, предназначена для очищения сточных и бытовых вод, а также отведения сточных вод после септика. Нередко фильтрационный колодец используют как стационарную постройку.

Назначение

Фильтрующий колодец необходим в следующих ситуациях:

• количество сточных вод на конкретной территории менее 1 м³. В данном случае функциональное предназначение колодца — водоотвод. Он ее с успехом осуществляет;
• объем воды больше заявленного выше порога. Колодец как стационарное сооружение, не может полностью очистить воду. Для этой цели устанавливают септик. Задача фильтрационного колодца — вторичная очистка.

Обратите внимание! Насколько качественно справится со своей работой колодец — зависит не только от самой конструкции, но и от грунта. Лучший результат там, где почва песчаная или торфяная

Принцип действия

Как работает система? Технологический процесс стандартного фильтрующего сооружения довольно простой. Вода по специальной трубке из септика попадает в отстойник — резервуар. Через некоторое время все примеси и фракции оседают на дне камеры.

Далее воду прогоняют через фильтры. Там она проходит повторную очистку и только затем попадает в грунт.

Конструкция

В качестве очищающего материала используют:

• мелкий гравий;
• кокс;
• торф;
• керамзит — диаметром не более 2,5 см.

Устройства имеют следующую конструкцию:

• донный фильтр;
• стенки;
• перекрытие.

Рассмотрим все составляющие системы более детально.

Донный фильтр

Его задача — очистить жидкость до ее проникновения в почву. В месте, где она будет поступать из трубы канализации в фильтр, устанавливают щиток. Его делают из древесины, предварительно пропитывают антисептиком. Приспособление исключает размытие дренажного дна и равномерно распределяет всю жидкость по поверхности элемента.

В качестве сорбента для донного фильтра выступают:

• камни;
• мелкие фракции кирпича;
• щебень;
• керамзит.

Важно! Наполняют фильтр только мелкими фрагментами. Толщина засыпки — 100 -120 см

Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок. Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров.

Стенки

Оптимальный материал для их строительства — кирпич, готовые кольца из бетона. Внутри них уже есть металлическая арматура — она делает конструкцию прочной и долговечной.

Как вариант — колодцы из металлических труб. Их недостаток — придется сверлить отверстия.

Перекрытие

Чтобы конструкция качественно очищала воду, потребуется сделать перекрытия и вентиляцию. Используют для этой цели трубу диаметром 10 см.

Выведите ее наружу и прикройте флюгером. Чтобы труба не портила дизайн, посадите рядом цветы или растения.

В перекрытии установите люк. Он должен иметь две крышки. Одна — нижняя — будет утяжелять конструкцию. Вторая — верхняя — обеспечивает несущую функцию.

Между ними проложите утеплитель — например — пенопласт или минеральную вату. Чтобы улучшить теплоизоляционные характеристики сооружения, сверху перекрытия также разместите слой защитного материала.

Виды и особенности колодцев

Есть два вида водозаборных колодцев:

• трубчатые;
• шахтные.

Первый тип в простонародье называют колонкой. Обычно их устанавливали на улицах деревень. Для добычи воды из глубины в таких колодцах используется ручной насос. Эти колодцы устанавливаются в местах неглубокого залегания водоносных пластов. Его монтаж проходит очень быстро. Но для сооружения трубчатого колодца понадобится оборудование для бурения, ведь яму не копают, а бурят.

Шахтный колодец – это самый доступный для самостоятельного монтажа вариант. Его копают лопатой, а стенки укрепляют. Это традиционный колодец для загородных домов и дач. В зависимости от материала изготовления выделяют несколько видов шахтных водопроводных колодцев:

БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• пластиковый;
• железобетонный;
• кирпичный или из камня;
• деревянный.

Самой большой популярностью пользуются железобетонные колодцы. Они долговечны (могут прослужить до 50 лет). Их глубина доходит до 15-20 м. Однако для монтажа такого водозаборного устройства понадобятся большие трудозатраты. Прежде всего, много сил уйдёт на копание глубокой ямы. При этом её диаметр должен быть больше размера колец, чтобы снаружи выполнить песчано-гравийную засыпку. А для опускания бетонных колец придётся заказывать строительный кран. На дне такого колодца устраивается фильтр из песчаной и гравийной подушки высотой 300-400 мм.

В последнее время всё чаще владельцы частных домов выбирают пластиковые водопроводные колодцы. Их основное достоинство в том, что это цельная конструкция благодаря высокой герметичности всех соединений и швов. Размеры таких сооружений могут быть любыми в зависимости от требований. Они не менее долговечны, чем железобетонные устройства, и тоже могут прослужить до 50 лет. Их дополнительное преимущество – быстрота монтажа без использования строительной техники.

Деревянные и кирпичные водозаборные конструкции давно ушли в прошлое. Сейчас их практически не делают из-за трудоёмкости и длительности процесса возведения. Кроме того эти сооружения не соответствуют требованиям СНиП, ведь на кирпичных и деревянных стенках таких водопроводных колодцев быстро оседает ил и грязь, что снижает качество питьевой воды.

Глубина прокладки канализации и требования СНиП

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

• в местах поворотов и уклонов, при изменении направления линейного трубопровода;
• в местах присоединений к центральной линии дополнительных отводов;
• на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Это интересно: Электрический теплый пол своими руками — изучаем вопрос

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

• Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
• На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
• На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
• Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

• Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
• Кистью нанесите на склеиваемые поверхности клей.

• Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

  Схема соединения пластиковых труб с помощью клея

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Варианты устройства наружной канализации

Схема устройства наружной канализации

Внешняя канализация на дачном участке может сооружаться различными методами, зависящими от некоторых условий. Схема может содержать один простой колодец для стоков, который будет откачиваться примерно один раз в два-три месяца либо иметь септик с фильтрующими колодцами, переливными каналами, который требует очистки примерно один раз в год (зависит от объема, интенсивности заполнения септика). Рассмотрим такие варианты более подробно.

1. Схема для одного канализационного колодца устраивается в том случае, когда объемы его наполнения не столь большие. Условия его сооружения следующие:

• при невозможности сооружения фильтрующего канализационного колодца с отводами от септика;
• при проживании в частном доме семьи до двух человек (проживание сезонное, то есть не рассчитанное на круглый год);
• при отсутствии в доме ванной;
• когда расход воды составляет до 55-65 литров за сутки;
• если в доме установлена стиральная машина, сток из которой осуществляется ручным методом. Для такой схемы отлично подходят экономные стиральные машины со стандартом расхода воды А или В.

1. Устройство второго варианта, при котором предусмотрен монтаж септика, переливного канала, фильтрующего канализационного колодца, возможно в нескольких случаях:

• на любом типе грунта, кроме глинистого;
• при проживании в доме семьи от четверых человек;
• при расходе воды от 125 литров в сутки, то есть при наличии в доме полноценной ванны;
• при наличии в частном доме стиральной машины-автомата, сбор отработанной воды из которой осуществляется в систему общей канализации, в данном случае можно устанавливать машины среднеэкономичного класса и низкоэкономичного;
• при отсутствии возможности регулярной откачки стоков.

Канализационный колодец, расположенный на дачном участке, является обязательным элементом внешней сточной системы. Схема монтажа может быть различной, зависит она от того, какая нагрузка планируется в течение всего года. Но мало выбрать подходящий вариант, следует еще и правильно смонтировать канализационную систему. Поэтому внимательно изучайте технологию монтажа канализационных колодцев, приобретайте соответствующий материал – и за дело.

Откачка канализационных колодцев

Залогом эффективной работы канализации является ее правильная эксплуатация, в которую входит профилактика. Под ней подразумевается регулярная откачка и чистка всех элементов системы, в том числе и канализационных колодцев. Регулярность этой процедуры зависит как от типа конструкции, так и от объема емкости для аккумуляции стоков.

Нерегулярная очистка может стать причиной скопления мусора в системе, заторам, а также того, что появится неприятный запах из колодца канализации.

Даже септики, у которых имеется дренажный насос, требуют регулярной чистки (как правило раз два-три года), поскольку на дне скапливается ил и другой мусор. Чистка может производиться следующими способами:

при помощи специального илососного оборудования;

Машина с установленным илососным оборудованием

• методом вакуумной откачки;
• водобойный способ (то есть промывка водой, подающейся под сильным напором);
• используя химические реактивы;
• термическим (разница с гидродинамическим способом заключается в том, что в процессе используется горячая вода).

В первых двух вариантах для очистки потребуется обратиться в ассенизаторскую службу, последние три способа могут быть выполнены самостоятельно.

Заметим, после того, как канализационный колодец очищен (не важно каким способом  это осуществлялось), потребуется выполнить ручную обработку, только в этом случае результативность процесса будет максимальной

Преимущества и недостатки железобетонных септиков

В первую очередь необходимо отметить сравнительно низкую стоимость септиков из жб-колец. Однако если в доме постоянно проживает большое количество людей, то ассенизаторскую машину придется вызывать для очистки колодца чуть ли не раз в месяц, так как из жб-колец сделать септик большого объема весьма затруднительно.

Вторым неприятным моментом является запах, ведь верхний люк каждого из колодцев септика нельзя делать герметичным из-за необходимости вывода вентиляционной трубы.

При соблюдении всех проектных расчетов несомненным плюсом септика из железобетонных колец является его способность отлично заменять дорогостоящие альтернативные варианты замкнутого цикла.

Схема устройства

Чтобы достичь этого, необходимо привлечь к устройству септика специализированную организацию для проведения соответствующих работ. Только в данном случае будет получена действительно качественная канализационная система.

Одна и стоимость при этом существенно возрастет, не смотря на то, что впоследствии, скорее всего, не придется дополнительно раскошеливаться на ремонт либо устранение недоработок системы.

Минусом септика из бетонных колец может стать низкая квалификация задействованных на обустройстве септика рабочих. Неграмотное исполнение работ может повлечь нарушения слоя гидроизоляции, разрушение непосредственно бетонных колец, невыдерживание септиком предполагаемых еженедельных нагрузок.

Типы и разновидности

Схема перепадного колодца с водобойной стенкой

На данный момент строители различают несколько типов канализационных ям:

1. Смотровые канализационные колодцы. Их строят, если есть необходимость контроля функционирования всей системы.
2. Перепадные колодцы. Строятся на склонах, в балках и других местах, где возможны перепады трубопроводов канализации.
3. Поворотный. Их часто устанавливают как промежуточные на участках, где трубы поворачивают для недопущения засоров
4. Фильтрационные. Имеют функцию очистки стоковых вод.
5. Накопительные. Собирают (накапливают) стоковые воды.

Однако на практике одна и та же яма может выполнять сразу несколько функций.

Смотровые колодцы канализации предоставляют возможность доступа к канализационным коммуникациям, что позволяет производить их смотр и ремонт (при необходимости) и дает возможность контролировать степень их загрязненности, наличие засоров и производить чистку системы. Такие ямы используют в местах смены направления труб, при наличии уклонов, при изменении диаметра трубопровода, в местах стыковки/присоединения нескольких труб.

Поворотный

Поворотный колодец для канализации часто применяется в точках поворотов трубопроводов, а также стыков труб под углом от 45°. Такая конструкция позволяет избежать забивания системы и образования пробок. Обычно такие колодцы имеют функции смотровых.

Перепадный

Перепадный тип используется при объединении нескольких трубопроводов на разных уровнях залегания. Это решается путем увеличения глубины колодца до уровня самого нижнего коллектора. Это позволяет соединить канализационные выпуски и коллекторы глубокой закладки, обойти места пересечения подземных сооружений и коммуникаций, предотвратить набор скорости сточными водами на спусках с уклонов, соотносить уровни выпуска сточных вод берега с уровнями воды в водоемах.

При этом, если перепад имеет высоту 60 см, а диаметр коллектора не превышает 50 см, такой тип строят вертикально с водоотбойным приямком, который имеет такое же сечение, что и трубопровод. Для меньших перепадов строят не перепадный тип, а смотровой.

Фильтрющий

Принцип установки фильтрационных колодцев

Фильтрующий тип используют для очистки стока, однако их возможно построить только в случае расположения здания на песчаном и супесчаном грунте. Еще одним обязательным условием для строительства такого колодца является глубина протекания грунтовых вод, они должны находиться ниже дна колодца минимум на 1 м. При этом расход воды в здании не должен превышать 50-60 л в сутки (примерно на 3 жильцов).

Площадь колодца не должна превышать 1,5 м2 на супесях и 1 м2 на песках. При этом в продаже имеются колодцы с уже установленными очистными сооружениями. С развитием экотехнологий снизилась их стоимость, и на данный момент они доступны для большинства. Кроме того, монтаж канализационных колодцев с установленными очистными конструкциями прост, позволяет не использовать тяжелую технику.

Именно поэтому такой тип завоевывает популярность в наши дни.

Накопительный

Накопительный вид считается самым современным и экологичным видом канализационных колодцев. Они достаточно объемны (объем может достигать 50 000 литров), резервуар герметичен и не загрязняет окружающую среду, герметичность не допускает распространения неприятных запахов. Однако стоимость строительства такого объекта довольно большая: его нельзя построить своими руками. Широкое применения они нашли на очистных сооружениях крупных объектов: очистительных станциях городов, промышленных предприятиях, военных объектах и т.д.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

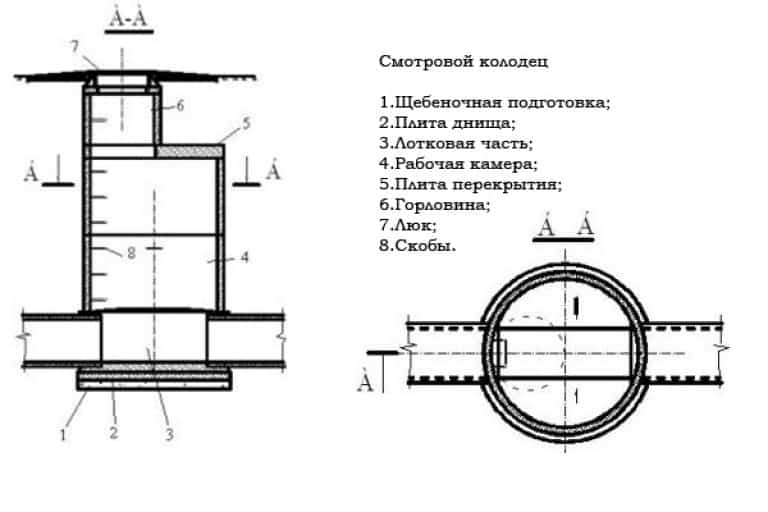

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),

  Поворотный смотровой колодец

• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),

  Конструкция канализационного колодца узлового типа

• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Классификация колодцев канализации

Каждая конструкция имеет свое предназначение и способ обустройства канализационного колодца. Распределить их можно по некоторым характеристикам:

• По типу водоотводящей сети: для бытовых и промышленных стоков, дренажные, ливневки.
• По материалу, используемому для изготовления: бетонные, кирпичные, полимерные (пластиковые);
• По назначению: перепадные, смотровые, для изменения направления потока(поворотные, узловые), прямоточные (линейного, контрольного или промывного типа).

Смотровые колодцы

Конструкция показана для установки при соблюдении таких условий:

• Смена диаметра или угла наклона трубопроводной сети;
• Изменение в направлении потока воды;
• При совмещении с боковыми ветками.

При этом обязательно наличие смотрового канализационного колодца на прямоточных отрезках через каждые 35-300 м.

Система имеет вид шахты с внутренней камерой, где входящая и выходящая труба соединены посредством специального лотка. Каждый канализационный колодец данного вида имеет свое назначение, но может быть и такое, что одно сооружение выполняет сразу множество задач. Обустройство конструкции однотипно, разница только по глубине шахты. Параметры изготовления профиля стандарты, за исключением того, что для поворотных и узловых сооружений лоток имеет совершенно специфическую форму.

Перепадные колодцы: типы сооружений

Функция перепадных конструкций – изменение и регулировка потока сточных вод по высоте, а также задержание или ускорение общего потока. Именно от практического применения зависит конструкция сооружения. Показания к установке:

1. Для уменьшения глубины вкапывания входного трубопровода;
2. При повышенном риске изменения скорости потока в ту или иную сторону;
3. При пересечении магистрали подземных сооружений;
4. Если кроме канализационного колодца ничего не сдерживает сброс воды в водоем при наличии затопленного выпуска.

Конструктивные решения также различаются по нескольким типам. В частности можно выделить следующие типы канализационных колодцев перепадных:

• Наличие практического профиля и водобойника только в нижнем бьефе;
• Трубчатая система на основе вертикального отрезка;
• Оснащение водобойно-сливной стенкой;
• Каскадно-многоступенчатые шахтного типа. Этот тип подходит для быстрого гашения скорости и напора воды;
• Уклонные отрезки, называемые быстротоками. Монтируются на участках, где замечено замедление скорости потока.

Очень нечасто встречаются перепадные конструкции, оборудованные гидрозатвором. Особенность в том, что изменение уровня воды обратное, то есть не на понижение, а на подъем. Достигается эффект посредством наличия спецкамеры, где происходит постепенное накопление стоков. Применяются данные виды канализационных колодцев там, где в воду возможен выброс газообразных или воспламеняющихся химических веществ.
