Перемычка на батарее отопления: зачем она нужна?

Законы физики

Давайте обратимся для начала к законам физики!

Вода всегда идет по пути наименьшего сопротивления. Сопротивление там меньше, где диаметр трубы больше. Когда вода приходит к Вам в квартиру, то разделяется на 2 потока: по перемычке и по батарее. По правилам диаметр перемычки должен быть на один калибр меньше, чем диаметр прямой и обратной трубы. Например, если диаметр трубы из стены 1 дюйм, то диаметр перемычки должен быть 3/4 дюйма.

Для чего это делается? Чтобы основной поток воды все же проходил через батарею, а не через перемычку. Если диаметр всех труб будет одинаковый, то воде гораздо легче будет проходить только через перемычку. А теперь представьте, что напор воды слабый или недостаточный. В этом случае, если у Вас в батарее много колен, то лишь первые будут горячими, а последние еле теплыми, не замечали?

Так вот, уменьшая диаметр перемычки (увеличивая сопротивление току воды в ней) достигается больший проток через батарею. А теперь взгляните на мою вторую картинку, где на перемычке нет крана. Видите, все трубы одинаковые, значит и здесь мастер недоработал.

Почему так происходит? Наверное ленятся мастера, да и возни больше. Нужно трубы разных диаметров закупать и их монтировать.

Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Можно ли ставить на байпас кран?

Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.

Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.

Байпас в системе отопления: что такое, зачем нужен + пример самостоятельной установки.

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

• Подключение отопительных приборов к однотрубной разводке;
• Обвязка насосного оборудования;
• Подключение распределительного коллектора водяного теплого пола;
• Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Варианты использования

Байпасы имеют несколько назначений.

Регулировка температуры в радиаторе

Для регулирования температуры в системе с байпасом на отопительный прибор (после отсечного крана) устанавливают элементы:

• Регулировочный вентиль для ручного изменения температуры. При повороте ручки изменяется площадь проходного отверстия в вентиле. Соответственно меняется и количество ТН, поступающего в отопительный прибор и его температура.
• Клапан с термоголовкой для автоматического изменения температуры. Регулятором задается положение, соответствующее желаемой температуре. Чтобы повысить температуру, клапан переводится в положение «открыто», и пропускает ТН для нагрева отопительного прибора. В противном случае клапан переводят в положение «закрыто», чтобы отопительный прибор охладился.

Оба элемента регулируют поток теплоносителя через отопительный прибор, направляя его избыток в обход радиатора через шунтирующую перемычку.

Работа без электроснабжения

Если гравитационная система отопления оборудована ЦН с байпасом, то при отключении электроэнергии циркуляция ТН продолжается через обвод. При обратном клапане на байпасе это происходит автоматически, шаровой кран требуется открыть вручную.

Внимание! Если шаровой кран не открыть вовремя при остановке насоса (в то время как твердотопливный котел будет работать), то это может привести к нарушению циркуляции и повреждению котельного оборудования. Поэтому для ЦН устанавливают источник бесперебойного питания со временем автономной работы в 5—10 минут

Этого достаточно, чтобы успеть открыть кран после отключения электроснабжения

Поэтому для ЦН устанавливают источник бесперебойного питания со временем автономной работы в 5—10 минут. Этого достаточно, чтобы успеть открыть кран после отключения электроснабжения.

Усовершенствование однотрубной системы

Для комплексной модернизации однотрубной системы применяют технические решения:

1. Оборудуют каждый радиатор в доме шунтирующей перемычкой и клапаном с термоголовкой для равномерного нагрева всех отопительных приборов.
2. Каждый стояк после последней батареи оборудуют специальным термостатическим регулятором с выносным термодатчиком. Когда регуляторы на батареях по стояку закрыты, температура обратки выше расчетной. Чтобы напрасно не расходовать нагретый ТН, термостатический регулятор перекрывает стояк. Это позволяет сбалансировать все стояки в доме по расходу ТН в зависимости от температуры.

В результате комплексной модернизации реальный расход ТН может уменьшиться с 500 литров в час до 100 литров в час при сохранении комфортной температуры.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Конструкция вентиля

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Это интересно: Стальные радиаторы (батареи) отопления — характеристики и советы по выбору

Решение проблемы с распределением теплоносителя

Данная проблема может быть решена несколькими способами:

Первый вариант сулит серьезные расходы – большие батареи стоят дороже маленьких. Второй вариант решает проблему далеко не полностью – даже очень интенсивная циркуляция вряд ли поднимет температуру на конечном участке до необходимой нормы.

• Тщательным подсчетом количества секций – соответственно, чем меньше температура теплоносителя, тем больше нужно секций для отдачи необходимого количества тепла в помещение;
• Монтажом циркуляционного насоса – он обеспечит принудительную циркуляцию, тем самым обеспечивая быструю подачу теплоносителя к дальним радиаторам;
• Установкой байпаса на радиаторе – байпасные узлы монтируются на всех батареях, соединяя их входы и выходы.

Установка байпаса в системе отопления станет оптимальным вариантом. Соединяя между собой входы и выходы радиаторов, байпасная линия обеспечит подачу горячего теплоносителя к дальним приборам. Рассмотрим преимущества такой схемы:

• Оптимальное распределение тепла в системе – часть теплоносителя будет течь дальше, практически не меняя своей температуры;
• Возможность раздельной регулировки температуры в каждом помещении – для этого батареи оснащаются термостатическими клапанами;
• Легкость ремонта без остановки всей отопительной системы – система байпас обеспечит беспрепятственное протекание теплоносителя к следующим батареям, в то время как сломавшийся радиатор можно будет легко демонтировать для ремонта или замены.

Таким образом, третий вариант является оптимальным.

Температура в контуре при использовании байпаса падает, но ненамного, что увеличивает длину одной линии. Нередко применяется комбинация из байпасной линии и циркуляционного насоса.

Сборка байпаса

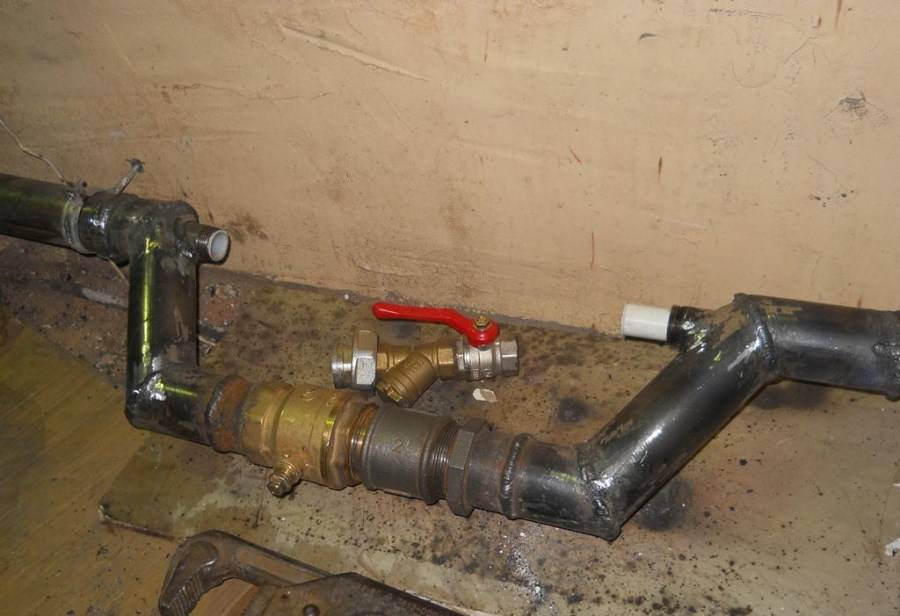

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

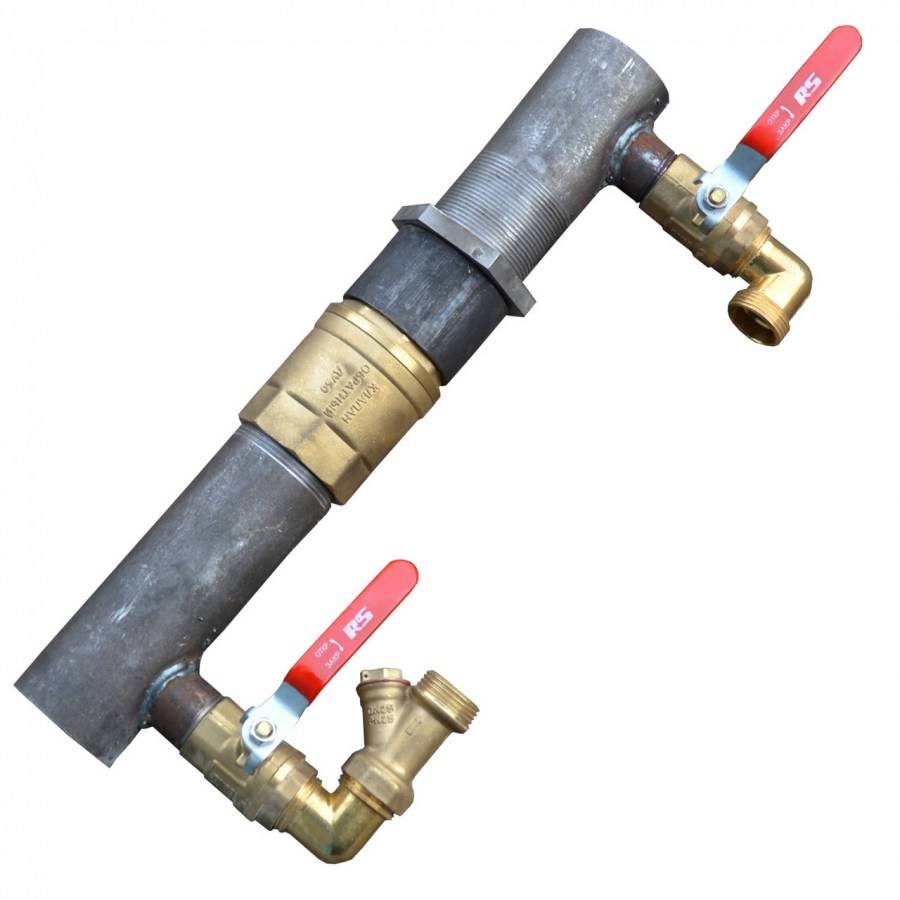

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Трудность 1. Где найти стальную водопроводную трубу?

Итак начинаем. Нам предстоит произвести замену труб отопления — всего делов то! Мой друг спрашивал во многих магазинах, продающих водопроводную арматуру и пластиковые трубы — стальной трубы нигде нет! Но проблема, на самом деле, решается очень просто – на Вашей старой батарее есть перемычка, вот её и будем использовать:

Итак, трубу под перемычку мы нашли. Если мы будем ее переставлять, то необходимо ее как-то монтировать. Все стальные трубы, как известно, соединяются с помощью резьбовых соединений. Посмотрим на нашу трубу. С одной стороны у нее есть резьба:

С другой стороны резьбы нет, так как наша труба снизу приварена к другой трубе:

Получается, что с нижней стороны нам нужно будет у данной стальной трубы нарезать резьбу.

Но для начала нужно снять перемычку.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

ВНИМАНИЕ! Убеждаемся, что мы отключили воду в батарее отопления!
Отпиливаем низ трубы под самое Т-образное перекрестие, чтобы иметь как можно длинную трубу. Отпилить можно либо с помощью ножовки, либо с помощью болгарки.
Немного отгибаем низ трубы в сторону.
С помощью шведок вывинчиваем трубу из верхнего резьбового соединения.

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

Байпас на радиаторах отопления

В качестве элемента для работы системы в случае отключения электрической энергии

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Виды байпасов, применяемые в однотрубной и двухтрубной системе

В зависимости от систем, в которых он будет применяться (однотрубной или двухтрубной), байпас можно подразделить на два вида:

1. Автоматический (используется обратный клапан);
2. Ручной (обратный клапан отсутствует).

Автоматический байпас

Автоматический байпас применяют с целью регулировки подачи воды и контроля температуры прогрева конкретных помещений. Такое устройство может осуществлять частичный или полный отвод теплоносителя от радиаторов. Схема с обратным клапаном используется в системах с принудительной циркуляцией. В случае отключения электроэнергии насос остановит свою работу, однако, перекрыв прохождение воды к нему и открыв кран на магистральном трубопроводе, можно сделать запуск процесса естественной циркуляции. Обратный клапан используется в качестве постоянного источника для циркуляции насоса. Он работает в автономном режиме и включается по мере необходимости. Ставить автоматический байпас необходимо совместно с насосом.

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

• Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
• Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
• Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
• После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

https://youtube.com/watch?v=WBFqxw11N04

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой

Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать

Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать

Как сделать перемычку и правильно выбрать диаметр сечения

Для монтажа «шунта» необходимо правильно выбрать точку подключения: она должна располагаться как можно ближе к радиатору, но дальше от трубы стояка. При необходимости байпас можно оснастить вспомогательным краном.

Для внедрения насосного узла на пластиковые трубы, его собирают заранее и соединяют с помощью впаянных тройниковых перемычек, а при установке на металлические трубы сначала нужно приварить отводы для насоса.

При выполнении монтажных работ важно помнить о следующих моментах:

В качестве запорной арматуры рекомендуется использовать шаровые краны, которые позволяют быстро перенаправить жидкость в байпас.

Смесительный клапан монтировать не требуется, поскольку он работает в коллекторных системах, где скорость теплоносителя уже приведена к нормальному показателю.

Нельзя допустить, чтобы запорная арматура перегревалась, поскольку это снижает ее эксплуатационные свойства. По этой причине приваривать арматуру нужно на расстоянии минимум в 20 см от клапанов, которые могут лопнуть или деформироваться.

Насос ставится так, чтобы рабочий вал располагался горизонтально: это позволяет уменьшить гравитационную нагрузку и продлить ресурс устройства.

Предлагаем посмотреть видео, демонстрирующее правила установки байпаса в системе отопления:

Байпас – важный для функционирования однотрубной отопительной системы элемент, который незаменим при необходимости обслуживания, ремонта и демонтажа радиаторов

Установка этого компонента вполне возможна своими силами, важно лишь правильно подобрать комплектующие, позаботиться о наличии инструментов и соблюдать инструкцию
