Схемы с нижним подключением
Ванная комната оборудована трубой с нижним подключением? В этом случае можно использовать схемы, альтернативные описанным выше. В большинстве случаев труба устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При нижнем подключении труба частично маскируется аксессуарами, располагаемыми вдоль стен.
Конструктивно труба с нижним подключением представляет собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же время, такую технологию называют менее эффективной, по сравнению с конструкциями, подключаемыми боковым или диагональным способом.
Монтаж при наличии старой врезки со смещённым байпасом
В некоторых случаях труба врезается нижним способом, однако на самом стояке при этом остаётся предыдущая врезка со смещённым байпасом. Чаще всего владельцы квартир не видят особой целесообразности в переделке. При этом верхний отвод обычно расположен высоко, однако по правилам он обязан располагаться ниже самой точки подключения. Выход из такой ситуации возможен исключительно при соблюдении двух основных условий.
- Сама схема подразумевает верхнюю подачу воды, поскольку при условии нижнего поступления теплоносителя по трубе с большой долей вероятности возникнет так называемое «запирание» внутреннего контура системы. В итоге ванная комната останется холодной.
- Верхний отвод стояка находится ниже верхнего края самого змеевика. В противном случае такое устройство в принципе не будет способно функционировать.
Как изготовить байпас?
Прежде, чем начать монтаж полотенцесушителя, рекомендуется изготовить байпас. Это труба, по которой будет поступать вода, если отключить доступ к змеевику. Байпас монтируют с помощью двух тройников. Кроме этого, необходима труба со сгоном. На байпасе монтируют три вентиля: два в местах подключения полотенцесушителя, ещё один — чтобы перекрывать поступление воды в байпас.
Такое нехитрое устройство поможет выполнять последующий демонтаж полотенцесушителя, не отключая подачу воды в систему. В обычном режиме вентиль байпаса находится в закрытом положении, а два других остаются открытыми.
Последовательность установки полотенцесушителя

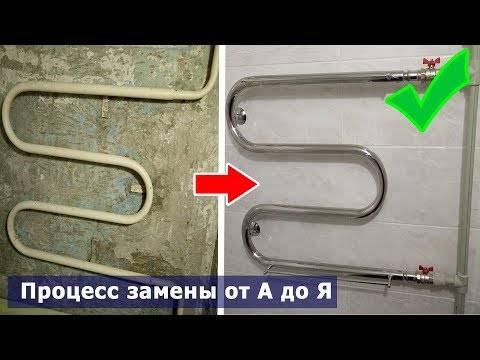

Остановимся более подробно на том, как поменять полотенцесушитель в ванной своими руками. Удалив пришедшее в негодность оборудование, монтаж змеевика выполняют по такому алгоритму:
Приварить к концам труб резьбу, ее диаметр должен составлять пол дюйма.
Для получения необходимого расстояния к резьбе прикручивают экопластовые фитинги, к которым паяют трубы.
К одной и второй трубе следует напаять фитинги, имеющие наружную и внутреннюю резьбу.
Используя кронштейны необходимого диаметра, монтируют полотенцесушитель.
Монтаж следует проводить тщательно, обязательно обращая внимание на то, чтобы сушилка была расположена ровно, поскольку даже незначительный ее перекос нарушит эстетическую привлекательность интерьера
Как установить змеевик, если его конструкция не предусмотрена?
Иногда разводка труб в ванной комнате выполнена таким образом, что не предполагает монтаж полотенцесушителя. Тогда его врезают в систему водяного отопления. Если она представлена металлическими трубами, то в установленных местах делают врезку тройника, от которого идут экопластовые отводы.
Важное замечание! Пайка должна производиться без резких изгибов, чтобы не препятствовать прохождению воды. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму
Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму.
Обустройство ванной комнаты полотенцесушителем целесообразно и по той причине, что позволяет более эргономично расходовать ограниченное пространство помещения. Конструкцию змеевика часто дополняют полочками и вешалками, что делает его более функциональным.
Установка нового оборудования
Правильно зафиксированный полотенцесушитель предотвращает возникновение конденсата, борется с излишней сыростью. Подключение осуществляется параллельно основной магистрали, также учитывают особенности установки конструкции.
Порядок работ выглядит следующим образом:
- демонтаж старой конструкции;
- по обоим концам труб приваривают резьбу;
- фиксируют экопластовые фитинги с наружной и внутренней резьбой для спайки труб;
- проводят крепление труб и присоединяют новый полотенцесушитель;
- необходимо следить за тем, чтобы конструкция размещалась ровно, без перекосов.
Рекомендуем: Частые ошибки в дизайне интерьеров
Важно, чтобы полотенцесушитель подключался не к отопительной системе, как это очень часто случается, а имел соединение с трубами горячего водоснабжения. В этом случае змеевик будет эффективен и летом, когда отопление отключается
Для подводки воды используются трубы из разных материалов, от этого зависит характер работ:
- стальные трубы требую применения сварочного оборудования;
- медные трубы можно установить при помощи пайки;
- полипропиленовые трубы свариваются с помощью специального пальника.
Крепление конструкции осуществляется за счет кронштейнов, очень удобно, если они будут регулироваться. Для проведения установки требуется приготовить необходимое оборудование.
Если принято решение установить электрический полотенцесушитель, то проблем с монтажом не возникнет. Его достаточно подключить к сети, и он начнет работу. Однако потребуется соблюдать правила безопасности, поскольку электроприбор размещается в ванной комнате, где повышенная влажность воздуха, а влага, как известно, хорошо проводит электричество. Розетка должна быть защищена от возможного попадания брызг с помощью специальной крышки. При установке комбинированного варианта, требуется соблюдать правила монтажа электрической и водяной системы.
Как правильно подключить
Даже качественная и мощная модель не будет работать, если при подключении были сделаны ошибки. Кроме этого возможны серьезные неполадки в домовых системах, которые приведут к проблемам — уменьшению проходимости стояка, снижению температуры в общей сети.
Рекомендуется соблюдать правила установки:
- размещать полотенцесушитель как можно ближе к стояку;
- не ставить запорную арматуру на общий стояк;
- при нижней подаче воды и естественной циркуляции не допускать заужение отводов, поскольку это увеличивает гидравлическое сопротивление в ветке и препятствует прохождению воды сквозь просвет трубы сушилки;
- при необходимости между отводами устанавливать байпас — резервную перемычку для обеспечения функционирования основного трубопровода;
- не допускать петель или изгибов на отводах;
- краны и подводящие трубы не должны быть меньшего диаметра, чем вводы полотенцесушителя.
При смещении или заужении сечения байпаса снижается объем и скорость поступающий в сушилку воды, что можно компенсировать только встройкой насоса для создания принудительной циркуляции.
Крепление нового полотенцесушителя
Монтаж полотенцесушителя осуществляется следующим образом:

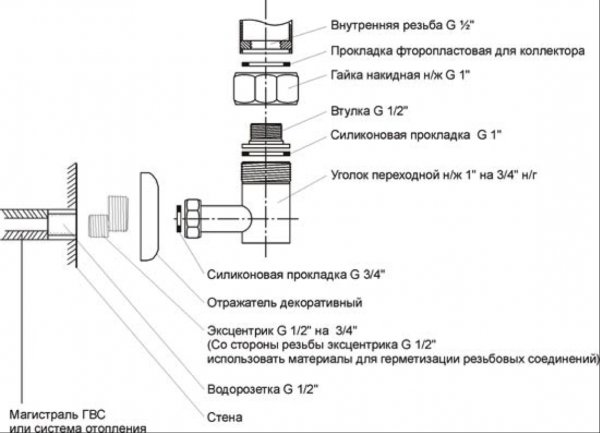

- В купленный полотенцесушитель вкручиваются ответные части американки. Все стыки герметизируются.
- Змеевик прикладывается к стене, намечаются точки крепления.
- В стене сверлятся отверстия для крепления кронштейнов, которые обычно монтируются на дюбеля.
- Полотенцесушитель подсоединяется к стояку, после чего крепления фиксируются к стене. Предварительно рекомендуется выровнять змеевик по уровню. Соединения нужно закручивать аккуратно, чтобы не повредить резьбу. Но их недостаточное уплотнение может привести к тому, что система будет подтекать.
- Для проверки герметичности осуществляем заполнение змеевика водой. Краны нужно открывать плавно, чтобы избежать гидравлического удара.
- При выявлении протечек в трубах перекрываем отсекающие краны и ликвидируем недоделки.
Таким образом, зная как заменить полотенцесушитель, можно выполнить работы самостоятельно или проконтролировать работу профессионалов.
Выбор нового полотенцесушителя
Полотенцесушители бывают разного типа. Каждый вариант имеет различную стоимость и характеристики. Продают три вида змеевиков:
- водяной тип представлен изогнутым змеевиком, внутри него движется вода;
- электрические устройства работают от сети, их устанавливают не только в ванных комнатах, но и на кухне или в прихожей, недостатком является расход средств на оплату электроэнергии;
- комбинированный тип способен функционировать как на водяной основе, так и от сети.
Полотенцесушитель, действующий на водяной основе, используется чаще других конструкций. Такое приспособление характеризуется более длительным сроком эксплуатации, имеет более экономичную стоимость. Более того, именно водяной полотенцесушитель дает максимальное количество тепла. Приступать к демонтажу лучше, когда отопление отключают. Но если произошла экстренная ситуация, то заменить конструкцию можно в любое время. Можно установить электрический полотенцесушитель для ванной, советы профессионалов подскажут, как это сделать.
Отечественные полотенцесушители имеют больший диаметр по сравнению с импортными. Зарубежная продукция характеризуется богатым разнообразием. Есть не только разные цветовые варианты, но и формы. В ассортименте:
- МП-образная конструкция;
- М-образная форма;
- П-образный вариант.
Удобна конструкция, имеющая форму лестницы
Выбирая форму нового полотенцесушителя, следует обратить внимание на его размеры. Арматура должна выдерживать давление от 6 до 10 атмосфер
Желательно, чтобы трубы изнутри имели антикоррозийное покрытие. Приобретая импортные водяные и электрические изделия, следует поинтересоваться у продавца, предназначена ли модель для работы в российских условиях. Наиболее надежным является хромированное покрытие и полимеризация. Есть также варианты с системой аквасторож. Покраска представляет собой менее надежный вариант. При соблюдении рекомендаций установка полотенцесушителя в ванной не вызовет трудностей.
Простая установка полотенцесушителя: инструкция для каждого
Если у вас в наличии уже была ранее такая конструкция, то останется только понять, как заменить полотенцесушитель в ванной своими руками, при этом вовсе не наделав ошибок, не затопив соседей, а также не лишив их возможности пользоваться благами цивилизации, в виде текущей прямиком из-под крана, горячей водой. Причем при стандартном «советском» варианте вообще не должно возникнуть вопросов, нужно подобрать подобную конструкцию, и применив эксцентрики, закрепить ее, запитав от водопроводных труб.
Однако бывает так, что все эти коммуникации решают спрятать в толще стены, например, за листами гипсокартона. Стоит понимать, что о свободном доступе к сопряжениям, например, во время протечки или любой иной экстренной ситуации, тут придется вовсе не сладко. Потому прежде, как подключить полотенцесушитель в ванной, нужно обязательно приобрести все необходимое, к примеру, специальные гайки, муфты, ленту для труб, а также еще и пристально следить, чтобы сразу же не возникло никаких протечек. Просто подумайте о том, что при возникновении каких-либо проблем, вам придется потом разрушить половину стены, и желание сделать работу тяп-ляп точно пропадет и больше не вернется.
Пошаговая инструкция по сборке
При работе соблюдайте алгоритм:
- Предварительно подберите подходящую конфигурацию. Чтобы избежать аварий, сначала нарисуйте чертеж желаемой конструкции. Учитывайте размеры ванной комнаты, тип подключения полотенцесушителя.
- При боковом или диагональном вариантах подача производится сверху. При этом диаметр трубы должен совпасть с размером узлов. Метод основан на естественной циркуляции. Сужение приведет к некорректной работе или поломке системы. Нижнее подключение предполагает использование принудительной циркуляции. Благодаря такой системе горячая жидкость распределяется по стояку равномерно. Потребуется кран Маевского для устранения воздушных пробок.
- С помощью рулетки отмерьте подходящую длину элементов, сделайте метки маркером. Отделите отрезки нужного размера болгаркой. Зачистите, отполируйте заготовки шлифовальными и фетровыми кругами.
- К краям приварите отводы. Соедините детали друг с другом по схеме. Швы отшлифуйте так, чтобы сварочные рубцы не выпирали над остальными частями конструкции.
- С помощью воды, воздуха убедитесь в герметичности конструкции. Затем установите крепежные элементы. Проверьте длину свободных частей, при необходимости подрежьте.
- Отшлифуйте швы, повторно убедитесь в качестве соединений.
Демонтаж старого полотенцесушителя
Перед подключением нового, необходимо произвести демонтаж полотенцесушителя уже установленного.
Производится это поэтапно:
- перекрывается вода в трубе, к которой подсоединен полотенцесушитель и сливается вода. Это можно произвести самостоятельно, если есть доступ к подвальным помещениям, или обратиться в ЖЭК;
- если полотенцесушитель не является единым целым с трубой, то на нем должны присутствовать резьбовые соединения, которые необходимо открутить с помощью газового ключа;
- если резьба не откручивается или ее нет, то труба обрезается болгаркой.
Демонтаж старого полотенцесушителя
Спускаем воздух из полотенцесушителя самостоятельно
Так как единственной проблемой, которая вызывает неполадки в работе устройства, является воздух – его нужно устранить.
Как только вы спустите воздух из полотенцесушителя, он снова заработает на прежнем уровне. Стравить воздушные пробки достаточно легко, с этой проблемой вы справитесь самостоятельно, без помощи специалистов.
Чтобы механизм снова стал теплым, воздух можно спустить двумя способами:
- Классический или традиционный способ.
- Современный способ.
На некоторых моделях сверху полотенцесушителя снимаются заглушки, там клапан для стравливания пробок .
Традиционный способ устранения воздуха предполагает спуск воды. Так как полотенцесушитель подключается к системе водоснабжения, достаточно лишь спустить всю воду вместе с воздушными пробками. В многоэтажных домах спуск воды производится на верхнем этаже по стояку. Если спуск находится в вашей квартире, еще проще – можете самостоятельно спустить воду.
Иногда, спуска всей воды бывает недостаточно, поэтому вам придется прибегнуть ко второму варианту: открутите гайку, которая крепит устройство для сушки к трубам. Гайку раскручивать нужно предельно аккуратно и медленно. Как только, пойдет воздух вам следует остановиться.
Обязательно заранее уберите все из ванной, чтобы не затопить водой, а под место крепления подставьте емкость для воды.
Современный способ стравить воздух предполагает устройство под названием «кран Маевского». Многие полотенцесушители продаются уже в комплекте с краном или же его можно приобрести отдельно.
Кран крепится к устройству для сушки и предназначается только для спуска воздуха, перекрывать воду он не может. Кран состоит из регулировочного винта и из игольчатого клапана.
Используя специальный ключ или отвертку, поверните винт, клапан откроется, воздух полностью выйдет из механизма. Воздух спускать нужно до тех пор, пока не пойдет вода без пузырьков. Специалисты рекомендуют спускать воду до тех пор, пока не польется струйка не тепло, а даже горячей воды.
Когда спустите весь воздух, закрутите винт обратно, после чего устройство снова должно греться.
Если у вас нет крана Маевского и возможности его приобретения, спустить воздух из полотенцесушителя можно подручными средствами.
Чтобы удалить воздух из труб самостоятельно вам понадобится:
- плоскогубцы;
- отвертка;
- ключ.
Используя подручные инструменты, следует произвести работы, подобны крану Маевского. Совершенно необязательно обладать навыками сантехника. Вооружитесь необходимыми инструментами, откройте воздухоотводчик, спустите воздух и плотно закройте.
Вы услышите вначале шум – это выходит воздух, затем польется вода. Спускайте воздух, пока напор воды не усилится, и она не станет теплой.
Как вы обратили внимание, спустить воду совершенно несложно. Вам не нужно нанимать мастера и тратить средства из семейного бюджета.
В каких случаях нужно менять?
Самый распространенный вид полотенцесушителя – водяной. Его установкой мы и займемся. Полотенцесушитель, как правило, подключается к горячему водоснабжению , поэтому чтобы своими руками заменить полотенцесушитель в ванной, следует отключить источник воды в доме. Работы желательно проводить в летнее время, так как зимой отключать подачу теплоносителя очень рискованно.
Если полотенцесушитель прогнил, проржавел, плохо нагревается, а его установка производилась очень давно, то в этих случаях его необходимо менять. У змеевика есть свой срок годности до 10 лет, который в большей степени зависит от качества воды. Плохо очищенная вода ускоряет процесс коррозии и сокращает срок службы полотенцесушителя.
Для замены полотенцесушителя убедитесь в том, что вы обладаете необходимыми знаниями и специальным оборудованием. Перед работой оцените расстояние до стены, на которое устанавливается прибор, а также саму поверхность. Для процедуры замены потребуются знания сварки (если нужно заменить и трубы). В ином случае, лучше вызвать специалиста, который за 1,5 часа заменит трубу без лишних хлопот.
Если трубы нормальные и вам нужно только заменить сам полотенцесушитель, то это довольно простая работа и можно справиться самому. Но есть некие нюансы которые необходимо знать.
Подключение водяного полотенцесушителя к ГВС или центральному отоплению
Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.
Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.
Монтаж в стояк
Врезка сушилки выполняется в такой последовательности:
Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.
Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.
Самостоятельная установка простой конфигурации
Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.
Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.
По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.
Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).
Технология работы с моделью «Лесенка»
Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.
Врезка в централизованную отопительную систему
Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.
Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.
Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.
Процесс установки полотенцесушителя
Установка полотенцесушителя может быть совершена при откручивании старого змеевика специальными ключами, если старый агрегат соединялся с трубой при помощи резиновой муфты. А если стояк и трубы соединены при помощи сварки, то старый агрегат срезают болгаркой, делают резьбу метчиком нужного диаметра, оставив при этом конец, достаточный для резьбы.
Далее на резьбу нужно навинтить тройник или переходник на верхнем и нижнем ее участке. Между стояками поставьте байпас и кран, а в остальные выходы закрутите сам полотенцесушитель.
Монтаж конструкции на стену осуществляется так:
- подбирается место на стене, расстояние от ванны, душевой кабины и раковины должно при этом составлять как минимум 600 мм;
- прибор крепится на стену при помощи кронштейнов, отрегулируйте расстояние от стены и соедините концы конструкции с кранами стояка. Если разъемы не совпадают, то применяйте специальные металлопластиковые или полипропиленовые переходники с учетом диаметра и наличия резьбы;
- закрепите полотенцесушитель и краны стояка накидной гайкой нагревателя, спускной клапан ставят вверху, чтобы из змеевика можно было спускать воздух;
- запустить полотенцесушитель в тестовом режиме. По очереди плавно открутите краны и постепенно заполните змеевик.
Испытание установленного полотенцесушителя
Немаловажным завершающим этапом установки полотенцесушителя является тестирование установленного устройства. Испытание сушки подведенной к автономной и центральной системе обогрева имеет некоторые отличия.
Полотенцесушитель, функционирующий от индивидуального отопительного оборудования, можно вводить в эксплуатацию сразу после монтажа. Перед запуском устройства в систему следует залить воду. В процессе нагрева работы сушки для полотенец осуществляется проверка на качество нагрева и отсутствие утечек. Затем отопительный агрегат следует отключить и, дождавшись полного остывания теплоносителя в устройстве произвести контрольную затяжку резьбовых соединений.
В домах с централизованным теплоснабжением необходимо провести подготовку к запуску полотенцесушителя еще перед отопительным сезоном.
На устройстве для сушки полотенец перекрываются запорные вентили, которые установлены на устройстве после перемычки. Открывают их только после подачи тепла и полного разогрева трубопровода центральной системы обогрева. В процессе поступления горячего теплоносителя в сушку проверяются герметичность соединений.
При отсутствии байпаса обеспечить безопасный запуск полотенцесушителя довольно сложно. При таком варианте подключения главное не упустить момент подачи воды в систему отопления, иначе новый полотенцесушитель может стать причиной затопления соседей.
Чтобы исключить гидравлического удара краны для закачки воды в сушку рекомендуется открывать плавно. При этом вода будет наполнять трубопровод постепенно.
Заменить полотенцесушитель в ванной комнате можно самостоятельно. При этом следует учитывать, что эффективность и безопасность работы устройства зависит не только от качества выбранной модели, а и от соблюдения всех правил к ее установке и запуску в эксплуатацию.
