Газовые энергонезависимые котлы отопления

Ключевые моменты монтажных работ

Чтобы котельное оборудование функционировало с максимальной эффективностью, а теплоноситель быстро циркулировал в системе, крайне важно строго соблюдать все основные правила установки котла. Это относится и к одноконтурным, и к двухконтурным котлам

Среди основных требований следует назвать:

• котел должен монтироваться под углом, то есть под наклоном, чтобы рабочий ресурс хорошо циркулировал по трубам;
• при установке используются только трубы с большим диаметром, благодаря чему удается снизить сопротивление перемещающегося теплового ресурса;
• система комплектуется расширительным баком, который собирает в себя весь лишний объем теплоносителя.

Самостоятельная установка котла чревата немалыми рисками, поэтому рекомендуется обращаться за помощью к специалистам, которые смогут быстро и четко смонтировать отопительную систему, гарантируя ее техническую безопасность и надежную эксплуатацию.

Устройство дымохода газового котла

Речь идет не только о прокладке труб, но и о системе дымного отвода, поскольку малейшая ошибка ведет к неисправностям и угрозе окружающей среды, а также к ухудшению здоровья человека.

Если у вас работают специалисты по установке газовых котлов, не забудьте проверить наличие у них разрешения на выполнение подобных работ, а также предоставляемые услуги должны подкрепляться письменным договором между заказчиком и исполнителем.

Модели котлов газового отопления

Среди многообразия котельных установок наиболее популярными и практичными считаются напольные газовые котлы, которые рассчитаны на площадь обогрева от 200 квадратных метров и больше. Если у вас приоритетная компактность и эргономичный дизайн котла, тогда вы можете выбрать настенный агрегат, однако его уровень мощности намного меньший по сравнению с первым вариантом.

Модели газовых котлов

Устанавливать газовый котел энергонезависимого типа можно только в отдельном помещении, специально выделенном для такого оборудования, в котором должны соблюдаться определенные требования. Так, помещение должно иметь отдельный выход, а также хорошую вентиляционную систему приточного типа, благодаря чему внутри комнаты постоянно будет циркулировать воздух.  Для напольного газового котла необходим отдельный дымоход, монтируемый в стену, через который весь отработанный дым будет выделяться наружу.

Если рассматривать конструкции настенных котлов, для них не требуется отдельная комната, поскольку устанавливать его можно где угодно.

Такая модель комплектуется специальной коаксиальной трубой, основная функция которой – это отвод дыма и привлечение кислорода, который попадает в закрытую камеру сгорания. Настенные котлы тоже работают без подключения к сети, поэтому отлично подходят для установки в жилых домах, где нет электричества.

В системе газового котла также может присутствовать циркуляционный насос, который позволяет обойти некоторые правила установки. Таким образом, с помощью циркуляционного насоса осуществляется вся работа внутри системы, поступает и проводится тепловой носитель. Тем не менее, циркуляционный насос требуется устанавливать в первую очередь, еще до монтажа самого котла, в этом случае рабочий ресурс будет быстрее циркулировать в трубах.

В монтажных работах рекомендуется применять специальный байпас с нужным диаметром. На обоих концах фиксируются регулирующие краны. На каждой магистрали также должен быть кран, а в случае остановки насоса систему перекрывают. За счет рабочих кранов вы в любое время сможете снять циркуляционный насос, и не бояться, что вода выльется из бака. Для гарантии длительной службы и бесперебойной работы насоса следует использовать фильтры, которые очищают теплоноситель и не дают жестким частицам повреждать рабочую систему.

Энергонезависимые газовые котлы отопления – это наилучший и весьма практичный выбор каждого, кто хочет, чтобы в его доме всегда было тепло и уютно. Такие установки обладают широким и мощным функционалом.

Устройство

Основными элементами энергонезависимых агрегатов являются первичный (основной) теплообменник и газовая горелка. Они обеспечивают выполнение главной функции котла.

Кроме этого в составе конструкции имеются:

• трехходовой кран, в котором температура теплоносителя приводится к заданному значению;
• газовая аппаратура, обеспечивающая контроль и подачу топлива;
• вторичный теплообменник (только для двухконтурных моделей);
• датчики температуры и давления.

Перечень узлов невелик, но это является основным достоинством энергонезависимых котлов. Чем меньше деталей, тем выше прочность и устойчивость к нагрузкам конструкции в целом.

Принцип работы энергозависимого газового котла

Энергозависимые газовые котлы работают путем электронного розжига, который автоматически запускается при активации оборудования. Процесс включения выглядит таким образом:

• Подается искра, которая запускает в работу запальник. Последний, в свою очередь, никогда не затухает.
• Запальник разжигает главную горелку, которая подогревает теплоноситель. Основа теплоносителя может быть стальной, медной или чугунной.
• Подогретый теплоноситель нагревает воду до нужной температуры.
• Вода поступает по трубам в радиаторы, посредством конвекции тепло распространяется по всему зданию.

Основная часть электроники функционирует постоянно от электричества в сети. Благодаря наличию циркуляционного насоса и принудительной тяге энергозависимые газовые котлы не нуждаются в обустройстве тщательной вентиляции помещения. В отличие от энергонезависимых котлов, приборы, зависящие от электричества, могут иметь трубопровод меньшего диаметра и закрытый расширительный бак свободного размещения емкостью 10 л и более. При монтаже оборудования разрешается не соблюдать уклоны.

Сравнительно с некоторыми другими видами котлов, газовые отопительные приборы потребляют наименьшее количество электроэнергии (примерно 65-100 Вт). При обустройстве энергозависимого газового отопления дополнительно рекомендуется устанавливать стабилизатор, который обеспечит оборудованию защиту от скачков напряжения

В особенности важно подключать газовый котел к стабилизатору напряжения в частных секторах, где электропроводка низкого качества

Обзор моделей

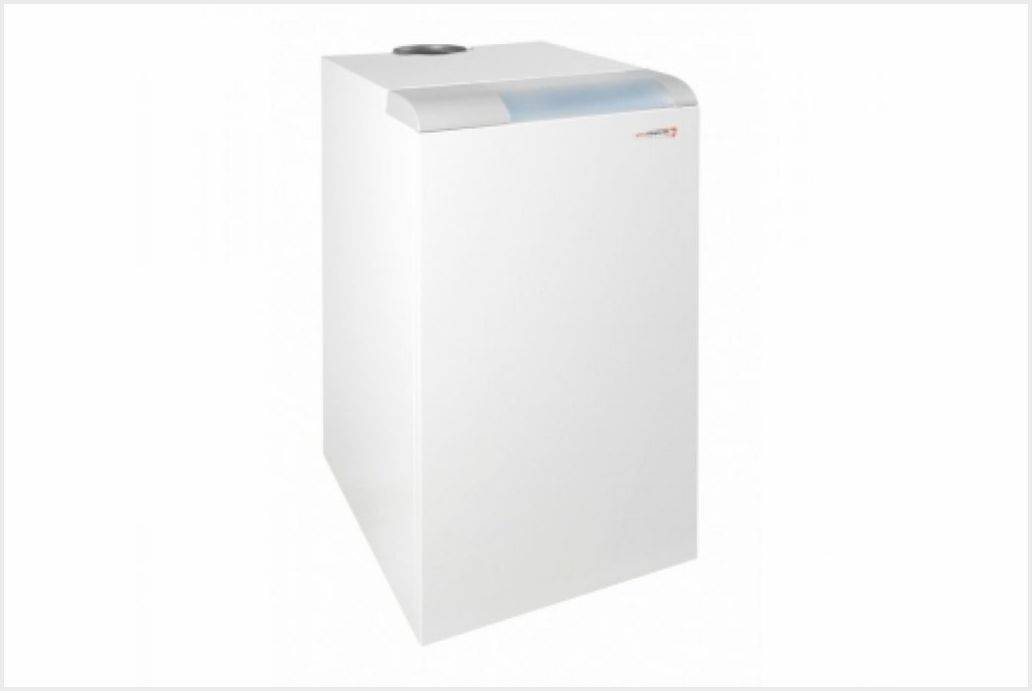

Protherm Medved TLO

Напольные одноконтурные аппараты с открытой камерой сгорания. Полностью энергонезависимы. Мощностной диапазон — 18–45 кВт. Технические свойства и характеристики конструкции «Протерм Медведь» 20 TLO:

• мощность — 18 кВт;
• температура теплоснабжения (мин/макс) — 45–85 °С;
• размеры (ВхШхГ) — 880x420x671 мм
• вес — 92 кг;
• самый большой расход газа — 1,9 м?/ч;
• греет площадь до 135 м?;
• пьезовый розжиг;
• теплообменник сделанный из чугуна с защитой от конденсата;
• одноступенчатая регулировка мощности;
• режимы «Зима» и «Лето»;
• возможен переход на сжиженный газ;
• автоматическое микропроцессорное управление;
• КПД — 90 %.

Есть встроенный накопительный электрический водонагреватель для подогрева воды. Надежная охранная система: есть защита от падения газового давления, от перегревания воды и от угасания пламени. Компактен, имеет современный дизайн, будет хорошо выглядеть в кухонной комнате. Примерная цена — 55 000 рублей.

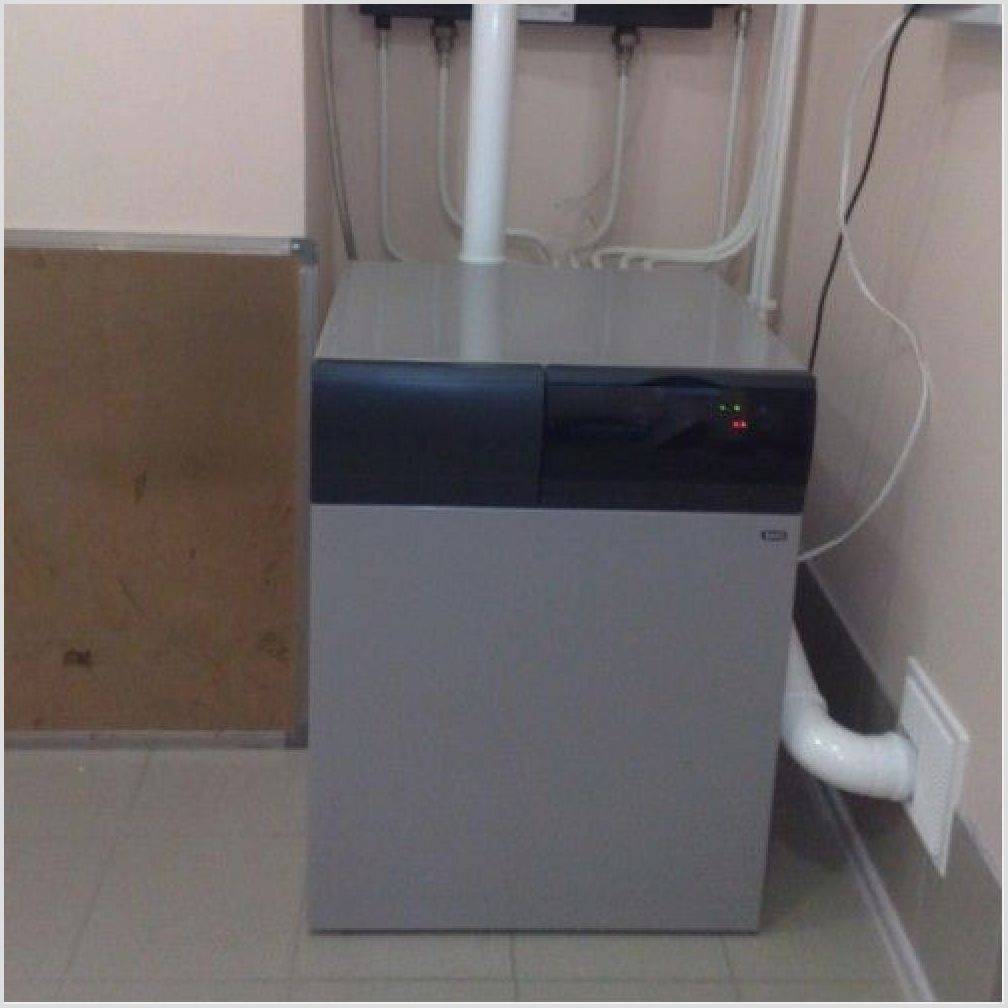

Baxi SLIM EF

Двухконтурная напольная версия от бренда «Бакси». Выделяется красивым дизайном — серый корпус и черная регулировочная панель. Горелка — атмосферная. В устройстве нагревателя есть термопара высокой чувствительности, которая быстро прекращает газоподачу при угасании пламени. Подсоединяются к системам с гравитационной циркуляцией носителя тепла. Их самая большая мощность — 61 кВт. Примерная стоимость — 45 000 рублей. Например — BAXI SLIM EF 1.22:

• мощность — 22 кВт;
• самая большая температура — 95 °С;
• размеры (ВхШхГ) — 850x400x595 мм;
• вес — 101 кг;
• максимальное расходование топлива — 2,64 м?/ч;
• площадь оборева — 176 м?.

Protherm «Гепард» 23 MOV

Стеновые версии, работающие без подсоединения к электрическим сетям, на рынке представлены намного скромнее. «Гепард» 23 MOV от бренда «Протерм» имеет 2 контура. При весе 31 кг он легко крепится на поверхности стены. Тяга — натуральная, убирание дыма — через традиционный дымотвод. Ориентировочная цена — 33 000 рублей. Характеристики и характеристики конструкции:

• 23,3 кВт;
• расход газа самый большой — 2,73 м?/ч;
• КПД — 90,3 %;
• отапливает площадь до 230 м?;
• первичный трубный змеевик — монотермический;
• теплообменный аппарат из стали пластинчатого типа для ГВС;
• переход на сжиженный газ.

Viadrus G36

Продукция чешского изготовителя. Установлена стальная газовая горелка. Чтобы газовый клапан бесперебойно функционировал, есть встроенный термоэлемент, способный создавать электрическую энергию в необходимом количестве. Также есть измеритель, предотвращающий опрокидывание тяги. Адаптирован под местные условия. Можно присоединить насос, чтобы сделать больше давление носителя тепла, а если есть риск перебоев в электроснабжении, подсоединяется безотказный источник питания. Также можно подсоединять косвеник. Цена — около 52 000 рублей. Характеристики Viadrus G36 BM 3:

• 17 кВт;
• нагрев — 45–85 °С;
• один контур;
• КПД – 92 %;
• обогрев — 128 м?;
• максимальное расходование газа — 1,98 м?/ч;
• масса — 100 кг;
• размеры — 935x485x733 мм.

Особенности устройства двухконтурных энергонезависимых агрегатов

Энергонезависимые газовые котлы изготавливают в напольном исполнении. В большинстве случаев они оснащены открытой камерой сгорания, поэтому для вывода продуктов сгорания придется устанавливать традиционный дымоход. Его делают из кирпича, стали, керамики.

Включение энергонезависимых агрегатов происходит с помощью пьезорозжига. Эта система имеет две горелки. Одна — запальная предназначается для поддержания фитиля, другая необходима для процесса горения. При нажатии кнопки появляется искра, которая зажигает фитиль на запальной горелке, а уже от нее зажигается основное горелочное устройство.

Отопительный теплообменник изготавливают из чугуна, меди или стали. Вторичный нагревательный элемент выполняют из стали или алюминиевого сплава.

Обратите внимание! При выборе бойлера косвенного нагрева лучше приобретать емкость того же производителя, что и газовый котел. Тогда подключить ее будет проще

Энергонезависимые двухконтурные агрегаты обычно оснащают механическим терморегулятором, с помощью которого выставляют оптимальную температуру теплоносителя. Контроль температуры осуществляется с помощью датчиков, встроенных в теплообменник. Когда теплоноситель нагревается до необходимой температуры, датчики подают сигнал терморегулятору, который отключает горелку. При остывании теплоносителя датчик передает сигнал, и горелка снова загорается.

Большинство агрегатов зарубежного производства оснащены и датчиками тяги. Если в дымоходе ее показатель недостаточен, то система безопасности тушит пламя.

Теплоноситель нагревается в основном контуре и циркулирует по системе отопления и по второму теплообменнику. Тепло от него передается воде в бойлере. Нагретая вода хранится в нем как в термосе. При открытии крана ГВС ненужно ждать, когда потечет горячая вода, так как она сразу выходит с оптимальной температурой.

Энергонезависимая отопительная система основана на естественной циркуляции теплоносителя. Для того чтобы он не остывал в трубах и двигался с хорошей скоростью, необходимо прокладывать систему под небольшим углом. Трубы при этом должны быть большого диаметра.

Требования к помещению

Для размещения энергонезависимого газового котла понадобится устройство отдельного котельного помещения. Лучше всего устраивать его в подвале или цокольном этаже. Топочная должна соответствовать ряду требований:

• стены выполняются из огнеупорного материала или закрываются негорючими щитами;
• объем котельной не может быть менее 7,5 м²;
• обязательно наличие двери – шириной не меньше 0,8 м;
• минимальная высота потолка – 2,5 м;
• иметь вентиляционное отверстие.

Вентиляцию оборудуют под потолком на удалении от дымохода. Размещать отопительное устройство следует так, чтобы к нему оставался удобный доступ для возможности осуществления ремонта.

Востребованные изготовители энергонезависимых одноступенчатых котлов

Одними из популярнейших моделей энергонезависимых одноступенчатых котлов являются Baxi slim, Protherm Волк, Siberia АОГВ, Жуковский АОГВ.

Данная модель газовых котлов напольных имеет 5 модификаций, которые выделяются мощностью от 22 до 110 кВт. Baxi slim оборудован газовой горелкой, теплообменником из чугуна и системой безопасности. Отзывы говорят про то, что лучше подсоединять к котлу дымотвод производства Baxi, чтобы убрать утечки и другие проблемы с выводом продуктов горения.

Эти агрегаты просты в обслуживании и эксплуатации, можно проводить их чистку своими силами без вовлечения профессионалов. Они оснащены системой самодиагностики, которая находит поломки и своими силами их ликвидирует.

Необходимо обратить свое внимание! Важно наблюдать за тягой в дымоотводе, чтобы из строя не вышли датчики водяного давления. Газовые водогреи Baxi slim легко настроить при помощи жк-табло, которое даёт исчерпывающую информацию о настройках

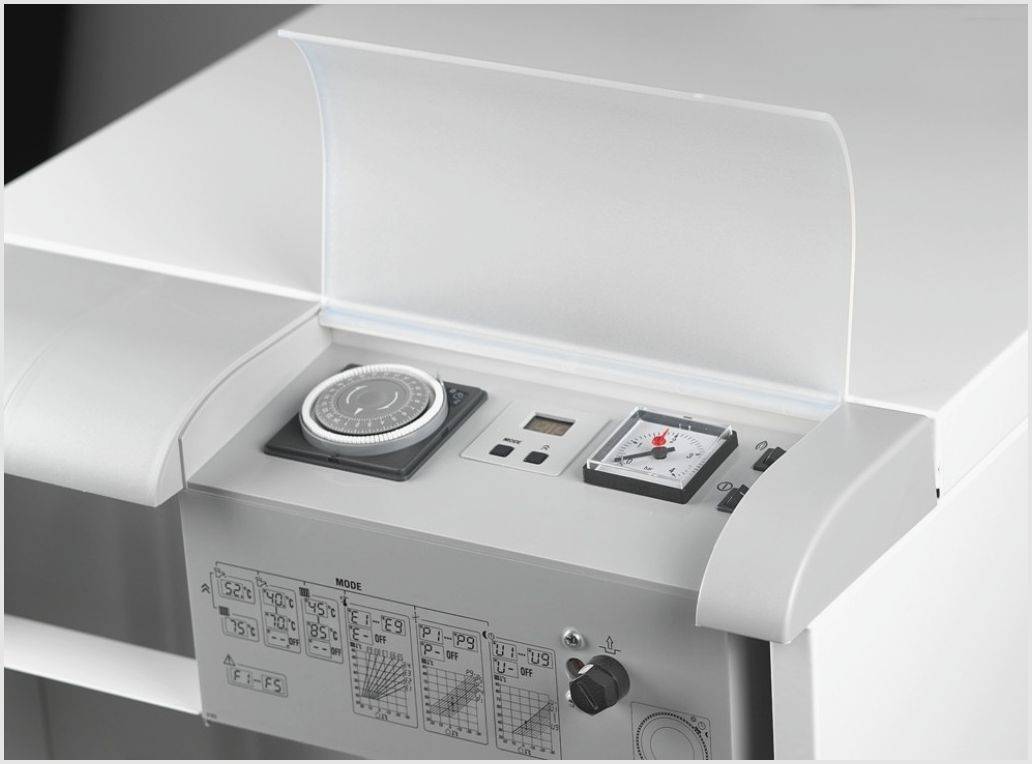

Газовые водогреи Baxi slim легко настроить при помощи жк-табло, которое даёт исчерпывающую информацию о настройках.

Protherm Волк

Газовый одноконтурный напольный энергонезависимый котел Protherm Волк имеет маленькой диапазон мощностей – от 12,5 до 16 кВт. Этого будет достаточно, чтобы отопить загородный дом или площадь для торговли до 140 м?. КПД агрегата будет примерно 90%.

Горелку зажигают при помощи пьезового розжига, встроенного в топку. Пьезовый розжиг не прекращает работу от типовой батарейки, благодаря этому лучше всего всегда иметь их с запасом.

Данный котел оборудован одноступенчатой горелкой. Настраивать интенсивность горения можно путем уменьшения или увеличения газоподачи при помощи специализированного вентиля.

Охранная система имеет измеритель, который наблюдает за затуханием пламени и автоматично прекращает газоподачу, если огонь потух. Также в топке есть измеритель, который предохраняет перегрев системы.

Siberia АОГВ

светлым представителем нашего атмосферного котла напольного типа считается Siberia АОГВ. Все зависит от модели они имеют мощность от 11 до 50 кВт, КПД=90%. К положительным качествам данных агрегатов относят независимость от электрической энергии.

Энергонезависимая автоматика включает такие функции:

• пьезоэлектрический розжиг;
• магнитный клапан;
• контроль пламени;
• модулирующий терморегулятор.

Устройства для отопления Siberia выделяются неприхотливостью к перепадам в электрической сети и давлению газа, а еще к качеству воды. Сжигание топлива происходит в открытой камере сгорания, оснащенной горелкой Worgas производства Италии. Она считается чистой в экологическом плане, так как в выхлопных газах не остаются углерод и окись азота.

АОГВ Жуковского завода

Энергонезависимые газовые водогреи Жуковского завода продемонстрированы тремя модификациями «Эконом», «Универсал» и «Комфорт». Они оборудованы теплообменным аппаратом из стали, температурными датчиками, газовой горелкой, датчиком тяги и пьезоэлектрическим розжигом. Автоматика управляет нагревом носителя тепла от 45? до 90?C. Агрегаты работающие на газе прекрасно используются как с открытыми топками, так и с закрытыми.

Модель АОГВ «Универсал» в отличии от «Эконом» восполнена модулирующей горелкой, которая поэтапно меняет мощность горения, что помогает экономии топлива. Котлы оборудованы намного совершеннее автоматикой SIT производства Европы. Охранная система блокирует работу агрегата во время перегрева либо для устранения опасной ситуации.

Агрегаты серии «Комфорт» очень распространены у потребителей из выбора котлов работающих на газу Жуковского завода. Они продемонстрированы 15-ю моделями разной мощности от 11 до 43 кВт. Самый производительный аппарат способен отопить площадь до 350 м?.

Напольные энергонезависимые одноконтурники являют собой конкретный раздел изделий, без которых не получиться обойтись в регионах, где часто случаются перебои с электричеством и в местах, удалённых от цивилизации.

Как выбрать энергонезависимый котел

Энергонезависимый котлоагрегат имеет возможность функционировать в системах теплоснабжения, работающих по принципу естественного движения теплоносителя.

В качестве, которого обычно используют предварительно очищенную воду либо антифриз. В этом варианте греющая вода движется по нагревательному контуру, под воздействием гравитационных сил, вызванных разницей плотностей горячей(подающей) и холодной (обратной) воды, а также вследствие технологического уклона трубопровода.

Главный параметр выбора энергонезависимого котла — это его мощность. Для приблизительной оценки допускается делать расчет мощности по величине отапливаемой площади в соотношении: 1 кВт мощности на 10 м2 площади, для двухконтурных агрегатов, вводят поправочный коэффициент для нужд ГВС не менее 1.2.

Сколько контуров

Одновременно с выбором мощности отопительного котлоагрегата необходимо определиться с его главной функциональностью, особенно когда кроме обогрева помещения он должен приготовить горячую воду. Такой котел должен иметь два контура, один для отопления, другой для ГВС.

Контур ГВС может иметь вариант нагрева с применением:

• внутреннего теплообменного аппарата проточного типа;
• водонагревателя косвенного нагрева.

В первом варианте существенная часть тепловой энергии от газового горелочного устройства будет поступать в контур ГВС, поэтому при длительном беспрерывном применении ГВС отопительный контур остывает.

Подбирая двухконтурный котлоагрегат, потребуется заведомо исходить из наиболее мощного и, следовательно, дорогостоящего варианта.

Какой тип камеры сгорания эффективнее

Традиционные напольные энергонезависимые котлоагрегаты, требуют классического вертикального газохода и оснащаются исключительно открытой камерой сгорания, по той причине, что она не требует обустройства вентилятора либо турбины, функционирующих от электроэнергии. Если выбрать котел с закрытой камерой сгорания, без электрической энергии он функционировать не может.

Какой материал теплообменника лучше

В момент выбора очень важно уделить пристальное внимание материалу теплообменника. Самыми общераспространенными являются стальные и чугунные устройства

Чугунный бойлер обладает наиболее толстыми стенками, больше стабилен по отношению к коррозии, длительнее греется, однако и дольше отдает тепловую энергию.

Продолжительность их работы не меньше 20 лет, тогда как стальных — не более 10 лет.
Тем не менее, нужно отметить, что стальной бойлер стабилен по отношению к гидроударам, при этом больше подвергается коррозии и выгоранию металлов в трубной системе, особенно при нарушении циркуляции воды. Толщина стенок труб намного меньше, чем чугунной модели, что в свою очередь уменьшает вес и размеры такого котлоагрегата.
Высочайшая теплопроводность меди дает возможность использовать такой котлоагрегат с низким режимом потребления газа, тем самым в меньшей степени выбрасывает потери тепла в атмосферу. Но цена подобного устройства весьма высокая, что ограничивает потребительский спрос на него.

Настенный или напольный

Существует всего один метод достигнуть независимость обогрева от электроэнергии — это естественное движение теплоносителя.

Акцент делается на чугунные увесистые и теплоемкие внутрикотловые бойлера, объемом более 50 л.

Источник фото: kolotun.net

В наиболее простых модификациях применяются стальные накопительные емкости с антикоррозийным напылением и различными конструкционными приспособлениями, увеличивающих площадь теплообмена и повышающих КПД котлоагрегата.
Высокотехнологичные модификации энергонезависимых напольных котлов отопления снабжены дополнительным генератором электричества, который функционирует на энергии, выделяемого газовым топливом при сгорании.

Такая энергия применяется для питания сложных автоматических установок, обеспечивающих контроль и управление за безопасной работой системы теплоснабжения, Поэтому даже если электроэнергии нет, энергонезависимый котел будет успешно работать.

Возможности энергонезависимой системы отопления

Работать без электричества – это явное преимущество в тех местах, где отключение оного весьма привычная проблема. Однако может показаться, что использование «старой» технологии, естественной циркуляции сильно скажется на комфорте и функциональности отопления, а главное, безопасности.

Это не совсем так. Энергонезависимость не подразумевает полного отказа от возможности контролировать температуру в каждой комнате или строгого контроля температуры теплоносителя. Совсем не значит, что безопасность котла пострадает.

Механическое управление, точнее гидропневматическое. Блоки автоматического регулирования газовых котлов разрабатываются с середины позапрошлого века и до сих пор продолжают совершенствоваться.

Схема энергонезависимой системы отопления

На данный момент большую популярность получил блок управления EuroSit, способный обеспечить беспрерывную работу котла в течение всего сезона и при этом отвечает за безопасность в полной мере. То же касается и собственных разработок производителей котлов.

Преимущество механики в безотказности. Их работа построена по вполне простому и эффективному принципу.

Для функционирования котла, то есть горения газа в горелке, нужно, чтобы были соблюдены все необходимые условия:

• наличие тяги;
• адекватная работа запальника, пьезоэлемента или разрядника;
• наличие в теплообменнике воды температурой, не превышающей заданный порог;
• оптимальное давление газа в трубах на уровне 130 мПа.

За проверку каждого условия отвечает свой датчик и соответствующий клапан. При нарушении любого условия доступ газа к горелке перекрывается, котел останавливается. Если это останов в штатном режиме для поддержания заданной температуры воды, то котел со временем автоматически запустится.

Если останов произошел вследствие аварийной ситуации, то его запуск возможен только вручную и после устранения неполадки.

Чувствительность термоэлемента, чаще газонаполненной трубки или термопары, достигает 0,1-0,5 градуса, чего с лихвой хватает  для поддержания нагрева на нужном уровне с минимальными перепадами. Старение и накопительная погрешность термопар в механических блоках управления значительно меньше, чем у электронных компонентов.

Наличие байпасов у каждого радиатора, которые рекомендуется использовать при любом типе подключения радиаторов, позволяет задавать температуру обогрева в каждом отдельном помещении.

Основной упор делается на верный расчет и проектирование на начальной стадии монтажа отопления. Котел при этом будет работать как ни в чем ни бывало даже при постоянном изменении объема системы.

Достоинства и недостатки

Не хотелось бы рассматривать данный отопительный агрегат с такой точки, но преимущества его настолько очевидны, что хотелось бы потребителям показать и некоторые его недостатки. Нельзя показывать любой товар только с одной положительной стороны. Но начнем наш разбор именно с нее.

В первую очередь это отсутствие потребления электроэнергии. Здесь две позиции: первая – полное отсутствие электрических приборов и устройств, а, значит, нет необходимости следить за их обслуживанием и ремонтов. Второе – никаких квитанций за потребление электрического тока. Полная экономия.
Нет необходимости приобретать и подключать бесперебойник электрического питания, с помощью которого можно поддерживать отопительный прибор в рабочем состоянии.
В конструкции энергонезависимых настенных или напольных газовых котлах отопления присутствует небольшое количество устройств, приборов и узлов. Поэтому они более компактны и имеют небольшой вес.
Все без исключения котлы данной категории имеют достаточно высокий коэффициент полезного действия.
Простота монтажа и подключения, намного проще, чем у энергозависимых аналогов.
Презентабельный внешний вид

Производители сегодня уделяют этому критерию все большее внимание. Поэтому такой прибор хорошо впишется в любой интерьер

Особенно хотелось бы отметить настенные модели, которые можно вешать на кухне или в ванной комнате.
Двухконтурные напольные энергонезависимые газовые котлы могут обеспечить теплом и горячей водой для бытовых нужд большие загородные дома. Мощности у них хватит на все.
Высокие показатели безопасности.

Энергонезависимый котел с бойлером

Теперь о недостатках.

В первую очередь хотелось отметить, что котлы этого типа могут эффективно работать только в том случае, если давление в магистрали подачи газа будет соответствовать паспортным данным изделия.
Обязательное условие – это хорошо смонтированный дымоход, который обеспечит котел хорошей тягой.
Немаловажное требование – прекрасно работающая вентиляция, с помощью которой придется удалять из помещения продукты сгорания топлива.
Есть специальные требования к таким котлам, которые указаны в инструкции по эксплуатации агрегата. Их надо выполнять строго и обязательно.. Рассмотрев все плюсы и минусы, необходимо сделать заключение

Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение

Рассмотрев все плюсы и минусы, необходимо сделать заключение. Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение.
