Лючок сантехнический под плитку — нажимной. Выбор размеров и монтаж

Как выбрать технологический люк

Выбор технологического люка не вызовет сложностей, если знать определенные требования. К ним относится:

  • створки люка, герметизация коробки должны находиться на высшем уровне, сварочные швы – полностью зашлифованы;
  • замок и петли обязаны работать беззвучно, для открытия не надобно прикладывать усилия;
  • деформация и отклонение от проекта не допустимо;
  • резина, эксплуатируемая для уплотнения, в которой присутствуют трещины, считается браком;
  • покрытие лаком выполняется равномерно, не допускаются потеки, пропуск или коррозия.

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет.

Какие функции выполняют ревизионные люки?

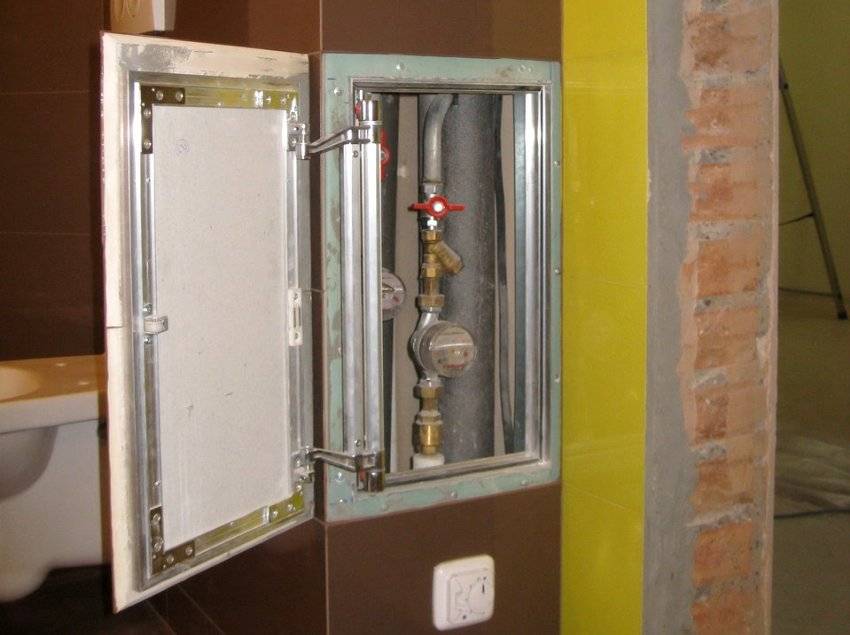

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Это интересно: Ванна с гидромассажем — способ сделать санузел местом для отдыха

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

  1. Дверцы люка и стены обрабатываются грунтовкой.
  2. Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
  3. При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
  4. Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
  5. Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
  6. При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
  7. Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

  1. Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
  2. При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
  3. Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
  4. Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
  5. Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
  6. Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

Понятие ревизионный люк под плитку

Люк называется ревизионным потому, что он имеет вид углубления, которое скрыто от посторонних глаз в стене или полу. Благодаря этому к инженерным сетям и электрической разводке обеспечен отличный доступ. Данное изделие может быть со скрытой дверцей, под покраску, с присосками, под плитку или защелками на магните.

Он весьма схож с традиционными ревизионными окнами, однако в случае правильного подбора он может быть установлен в помещении практически незаметно.

В последнее время стало актуальным делать потайной люк. Для этого он подлежит тщательной маскировке от посторонних глаз.

Такой смотровой короб нужен в каждой квартире. Поэтому строители проектирует его еще на первоначальном этапе. Если он будет не предусмотрен, то в случае выхода из строя канализационных труб придется выполнить большой объем работы для их ремонта. Если смотровое окно изготовлено по всем требованиям оно займет минимум места, и не будет привлекать внимания.

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

  1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
  2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
  3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
  4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Правила эксплуатации

Чтобы люк прослужил долго, соблюдают правила по его эксплуатации:

  • Существенное давление к люку нельзя прикладывать, потому что можно деформировать механизм, и он перестанет открываться так, как нужно.
  • Ширина не должна быть больше 70 см. Это касается одностворчатых моделей. Если требуется большая ширина конструкции, то устанавливают двухстворчатые изделия.
  • Обычный нажимной люк нельзя монтировать на пол. Для этого предназначены модели с амортизаторами.
  • Транспортировать и хранить конструкцию нужно в вертикальном положении, во избежание деформации.

Со временем дверца провисает и начинает плохо закрываться, тогда ее нужно подрегулировать. Кроме того, необходимо периодически смазывать механизмы машинным маслом.

Сантехнический лючок нажимного типа устанавливают в шкафу на кухне, в ванной комнате, туалете. Он сделает помещение более эстетичным. Выбрав хороший, качественный механизм и правильно ухаживая за ним, можно не беспокоиться о его поломке в течение долгих лет эксплуатации.

Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

  • На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
  • Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
  • Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
  • При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
  • После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Крепление ревизионного люка при помощи дюбелей

Если ниша для прокладки коммуникаций прорезана непосредственно в стене, и ревизионный люк под плитку будет монтироваться непосредственно на оштукатуренную стену, сделаем следующее.

  • Из имеющегося под рукой материала: фанера, плита OSB или влагостойкий гипсокартон, вырезаем дверку, которая перекроет нишу таким образом, чтобы по углам можно было просверлить отверстия для крепежа.
  • Углубляем дверцу в стену таким образом, чтобы при монтаже наклеенные на нее фрагменты декора оказались на одном уровне с остальным слоем декора.
  • Как в предыдущем методе размечаем плитку и сверлим отверстия с учетом того, чтобы спрятать головки саморезов.
  • Наклеиваем плитку на дверку и даем высохнуть. После этого просверливаем крепежные отверстия насквозь, через основание.
  • Прикладываем конструкцию на место установки, выравниваем и намечаем на стене места для крепления.
  • Просверливаем победитовым сверлом отверстия диаметром, который соответствует размеру дюбеля. Берем пластмассовый дюбель без шляпки (который входит в отверстие заподлицо) и забиваем его на место.
  • Через крепежные отверстия крепим люк на свое место.

Люк под плитку на пол лучше всего устанавливать именно этим способом, так как только в этом случае устройство надежно фиксируется, не разболтается и не сдвинется, если по нему будут ходить.

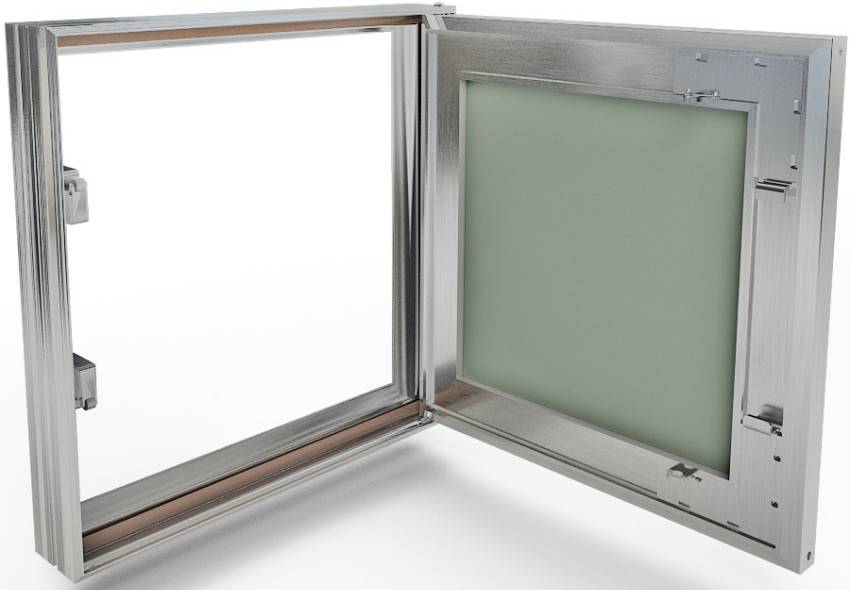

Что собой представляет скрытый люк

Скрытый люк – дверца или ширма. Она перекрывает полость, в которой располагаются коммуникационные узлы, счетчики, сифоны. Поскольку главная задача конструкции – замаскировать трубы, ее внешний вид не должен отличаться от стены или пола. Поэтому дверцы изготавливают из достаточно прочного материала, который можно облицевать панелями, камнем или плиткой, которые использовали для отделки ванной или туалета.

Люк редко оборудуется ручкой. Открывается дверца или крышка при нажатии. Может откидываться, а не распахиваться, если так удобнее. Размеры люка должны быть достаточными, чтобы обеспечить доступ. Люк позволяет осмотреть канализацию или почистить, отремонтировать или заменить какие-то приборы контроля.

Рейтинг лучших съемных люков

ЛЮЧКИ.РФ Премиум 50 мм 200*300

Напольный люк, который способен выдерживать высокие нагрузки, а также обладает качественным уплотнителем, который не пропустит неприятные запах внутрь помещения. Присутствует металлический каркас, он повышает надежность и безопасность использования. Кроме этого, устройство отличается небольшой ценой и красивым внешним исполнением.

Средняя цена – 2 170 рублей.

ЛЮЧКИ.РФ Премиум 50 мм 200*300

Достоинства:

  • Выдерживает высокие нагрузки;
  • Приятный внешний вид;
  • Доступность;
  • Прочность.

Недостатки:

«Сантехник» 200х200 Люк съемный под плитку

Надежная конструкция, которая за несколько секунд откроет доступ к коммуникационной системе и позволит провести ремонтные работы или предотвратить поломку. Устанавливается в стену, которую после монтажа можно облицевать, что позволяет провести скрытый монтаж. Основа корпуса изготавливается из алюминиевого профиля, который соединяется аргоновой сваркой, что увеличивает показатель надежности в разы. Дверца выполнена из гипсокартона, который пропитывается влагостойким средством.

Средняя цена – 1 500 рублей.

«Сантехник» 200х200 Люк съемный под плитку

Достоинства:

  • Простота эксплуатации и ухода;
  • Прочность;
  • Надежность и безопасность;
  • Высокий срок службы;
  • Низкая цена.

Недостатки:

ЛЕВША Вектор 200х300

Хорошая съемная дверь, которая отличается небольшим весом, но отличной прочностью. Устанавливается под плитку. Дверца открывается посредством легкого нажатия на кнопку. Механизм запирания – защелка. Корпус рамы изготавливается из алюминия, а дверь выполнена из гипсоволокна.

ЛЕВША Вектор 200х300

Достоинства:

  • Долговечность;
  • Дешевый вариант;
  • Прочность;
  • Простота установки.

Недостатки:

Практика Контур 28-18

Если человек ищет оптимальный вариант по соотношению цены и качества, то это лучший представитель. Рама, как и в остальных вариантах, изготавливается из алюминия. Это позволяет увеличить стойкость к образованию коррозии и предотвратит деформацию. Материал дверцы – гипсоволокно.

Средняя стоимость – 1 900 рублей.

Ревизионный люк Контур 28-18 настенный под плитку ПРАКТИКА

Достоинства:

  • Оптимальный вес;
  • Возможность проведения скрытого монтажа;
  • Гарантия;
  • Простой монтаж.

Недостатки:

Кладем плитку

Облицовка люка

После того как двери уже установлены, можно приступать к облицовочным работам. Так как наши двери сделаны из дерева, простого клеящего вещества будет недостаточно. Для начала наклейте на фанеру армированную капроновую сетку. Чтобы клей хорошо взялся, поверхность двери нужно обезжирить и прогрунтовать. Смажьте ее клеем ПВА. Теперь нанесите сетку, пройдитесь по ней шпателем и дайте высохнуть. На высыхание необходимо 12 часов и более. В любом случае переходить к укладке плитки нужно на следующий день.

Все, что осталось – наклеить плитку. Само по себе это дело несложное. Нужно нанести слой клея, закрепить плитку и поставить крестики. Но вот если вы все так и сделаете, ваша дверь будет открываться максимум на несколько сантиметров. Почему? Потому что при открытии плитка на двери будет упираться в плитку на стене, препятствуя открытию двери. Что делать в таком случае? На плитке, которая уложена на стену с тыльной стороны нужно снять фаску под углом 45˚. То же самое нужно сделать и с плиткой, которая на двери, но уже с лицевой стороны. Тогда ваши двери будут легко открываться, обеспечивая доступ к коммуникациям.

Вот и все, ваш сантехнический люк готов. Осталось только затереть швы и отрегулировать саму дверцу. Есть и другой вариант, купить уже готовый люк и просто установить его на место. Это обойдется дороже, но без лишних хлопот. Какой вариант выбрать, зависит от вас. Но, как видите, все можно сделать самостоятельно, не прибегая к лишним затратам.

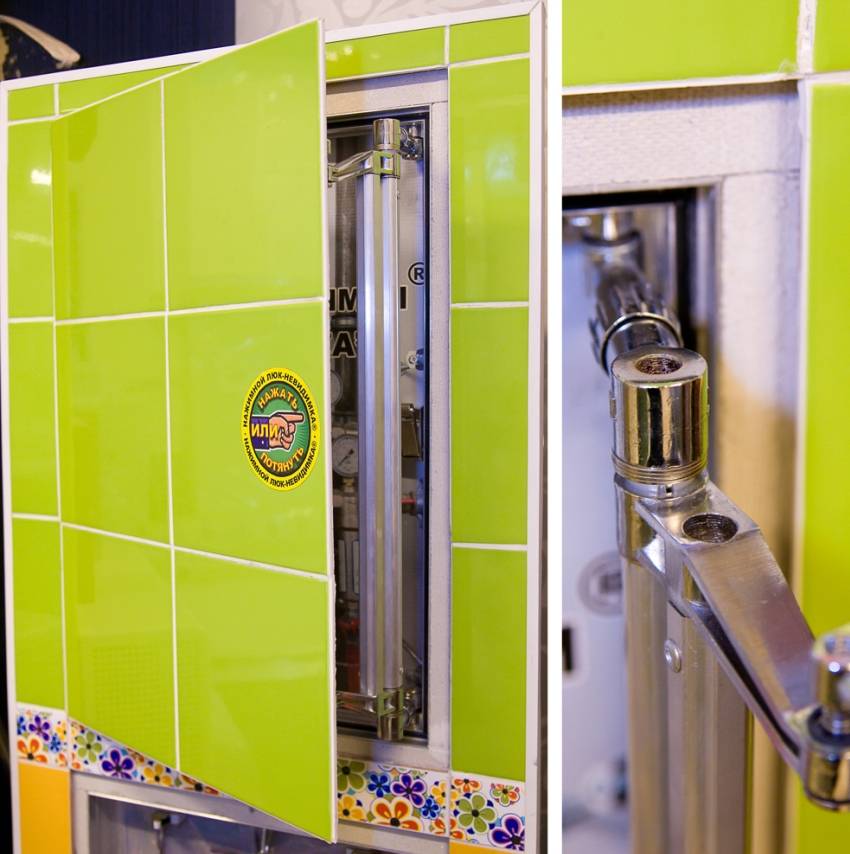

Нажимной ревизионный люк под плитку: особенности изделия

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Нажимные люки под плитку Хаммер: характеристики лучших моделей

Изделия производства компании Хаммер являются одними из самых популярных на сегодняшний день и пользуются спросом благодаря огромному выбору моделей. Среди всего многообразия есть две модели, которые работают при помощи нажимного механизма. Каждую из них рассмотрим подробнее.

Модель нажимного люка Слава

Это очень простой в монтаже и удобный в эксплуатации вариант, который известен своей надежностью и длительным эксплуатационным сроком. Стоимость «Славы» вполне умеренна, что сделало её лидером в данной категории.

Нажимные люки незаметны в интерьере ванной, поскольку не имеют на поверхности ручек или присосок

В этом люке было использовано новшество, которое в дальнейшем стало отличительной чертой и можно сказать главным преимуществом этой модели – продуманная система шарниров и соединений. Такое решение позволяет с легкостью открывать люк, не прибегая к использованию ручек или присосок.

Для того чтобы открыть люк, достаточно произвести легкое нажатие на поверхность крышки с той стороны, где расположены защелки. Закрывание производится по тому же принципу. При этом петли в механизме расположены таким образом, что совмещение дверцы и проема происходит автоматически.

Статья по теме:

Среди прочих технических особенностей люка модели Слава стоит отметить:

  • люк может быть установлен на поверхность абсолютно любого типа;
  • крышка люка способна защитить коммуникации от попадания влаги за счет наличия специального изоляционного слоя;
  • модель имеет звукоизоляционные свойства, что очень удобно, если речь идет о необходимости монтажа в ванной или в туалете;
  • возможность отказаться от использования ручек и присосок позволяет сделать люк полностью незаметным;
  • для декорирования люка могут быть использованы абсолютно любые материалы, в том числе искусственный камень и керамическая плитка, которые имеют немалый вес. Петли способны выдерживать существенную нагрузку на протяжении длительного времени, при этом не перекашиваться и не расшатываться. Как утверждают специалисты, толщина отделки может составлять до 15 мм.

Поверхность дверцы люка можно облицовывать керамической плиткой толщиной до 1,5 см

Также стоит обратить внимание на тот факт, что конструкция люка Слава может быть усовершенствована специальными газовыми амортизаторами, которые предоставляют возможность осуществлять открывание дверцы автоматически

Модель нажимного люка Зевс

В этой модели разработчики постарались сохранить все преимущества предыдущего варианта, при этом несколько изменив конфигурацию и усовершенствовав некоторые аспекты. В первую очередь «Зевс» известен куда большей прочностью и надежностью, что было достигнуто благодаря добавлению дополнительных ребер жесткости. Благодаря этому конструкция способна выдерживать колоссальный вес.

Допустимые нагрузки на люк этой модели предполагают заполнение проема размером до 1600х1600 мм. При этом толщина керамической плитки, уложенной сверху, может достигать 15 мм.

Нажимные люки производятся в различных размерах, что дает возможность подобрать модель исходя из габаритов плитки
