Расчёт сечения кабеля по мощности: для чего делается и как правильно производится?

Как подсчитать параметры нужного кабеля

Если линия электропередачи внушительной длины (100 и больше метров), то все расчеты надо делать учитывая потери тока, что будут происходить непосредственно на кабель. В обязательном порядке это делается при проектировании электроснабжения домов. Все начальные данные заносят в проект заранее, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Высчитать нужные параметры помогает следующая таблица:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. Если он будет, все новые приборы, появившиеся в квартире можно спокойно включать, не опасаясь перегрузки.

Если сечения не хватает, то выхода только два: замена проводки или отказ от одновременного использования мощной домашней техники.

Если срочно требуется удлинить розетку, а нужного провода рядом нет, можно воспользоваться различными кабелями, сцепив их параллельно друг другу. Такой метод не применяют постоянно, а прибегают к нему в моменты крайней необходимости, но если уж он и используется, а тем более для подключения мощного устройства, то нужно использовать провода одинакового сечения

Если и это требование не получается выполнить, то подсчитывая, выдержит ли провод, надо принимать во внимание только кабель меньшего сечения

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков и даже сотен метров — помимо нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния ЛЭП при вводе электричества с опоры в дом. Хотя все данные должны быть указаны в проекте, можно подстраховаться и проверить. Для этого нужно знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно выбрать сечение провода с учетом потерь по длине.

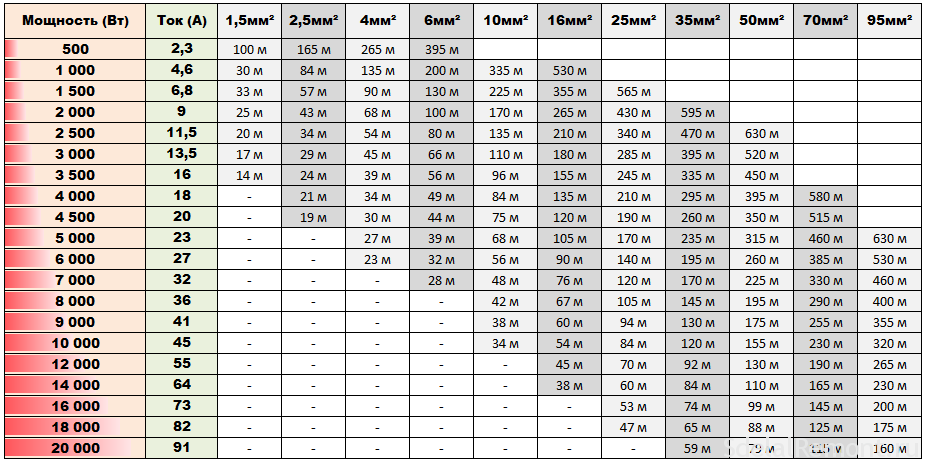

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Методика расчета (update от 19.02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает – 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : “какой сип мне нужен под 120 кВт?”. По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы – там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос “выдержит ли сип 4х16 15квт”? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Узнать сечения кабеля по мощности и длине провода. Используем эффективный онлайн калькулятор диаметра провода. Кабеля представляют собой основные элементы в процессе передачи и распределения тока. Они играют важную роль в подключении электричества, вот почему необходимо точно и качественно сделать расчет сечение кабеля по длине и мощности нагрузки, дабы создать благоприятные условия для бесперебойного прохождения электричества и избежать негативных аварийных последствий.

Если при проектировании и разработке электрической сети будет выбрано неправильный диаметр проводки, то возможны перегревы и выход из строя различной электротехники. А также нарушится изоляция кабеля, что приведет к замыканию и возгоранию. Будут иметь место существенные затраты на восстановление не только электрической проводки, но и всех электроприборов в помещении. Чтобы этого избежать, нужно грамотно сделать выбор сечения кабеля по мощности и длине.

Онлайн калькулятор подбора кабеля по мощности

Внимание! Калькулятор при неправильном введении данных может выдавать неточные значения, для наглядности пользуйтесь таблицей значений ниже. На нашем сайте вы можете беспрепятственно сделать необходимый расчет диаметра проводки на несколько секунд, используя готовую программу для получения данных о сечении жилы кабеля

Для этого нужно ввести в готовую таблицу несколько индивидуальных параметров:

На нашем сайте вы можете беспрепятственно сделать необходимый расчет диаметра проводки на несколько секунд, используя готовую программу для получения данных о сечении жилы кабеля. Для этого нужно ввести в готовую таблицу несколько индивидуальных параметров:

  • мощность предполагаемого объекта (суммарные показатели нагрузки всех используемых электроприборов);
  • выбрать номинальное напряжение (чаще всего однофазное, 220 В, но бывает и трехфазное – 380 В);
  • указать число фаз;
  • материал жилы (технические характеристики провода, выделяют два состава – медь и алюминий);
  • длину и тип линии.

Это значение гарантирует то, что при расчете сечения кабеля по мощности онлайн провод не будет перегреваться при рабочей нагрузке

В конечном итоге важно учитывать фактор падения напряжения на жилах провода, подбирая при этом параметры для определенной линии

Таблица по подбору сечения провода в зависимости от мощности (Вт)

Параметры сети

Согласно ГОСТ 29322-2014 (IEC 60038:2009), домашняя (бытовая) электросеть переменного тока должна иметь следующие параметры:

  • напряжение 230 В, допустимы колебания до +/- 10%. Стандарт 220 В считается устаревшим, поскольку напряжение в сети повсеместно превышает эту цифру;
  • частота 50 Гц, допустимые отклонения +/- 0,2 Гц.

Таким образом, выбранные кабели должны соответствовать данным требованиям и при этом обеспечивать нормальную работу системы энергообеспечения при максимальной и средней нагрузке. Для этого необходимо рассчитать сечение провода для каждого конкретного участка квартиры/дома или для отдельных линий проводки (освещение, группа розеток, силовая).

Расчет

Вычисление мощности трехфазной системы дело затруднительное, потому что в сети ток не постоянный, а переменный.

При постоянном токе мощность рассчитывается путем умножения напряжения и силы тока. При переменном токе все величины нестабильны из-за наличия нескольких фаз. Также имеет значение способ соединения. При однофазной системе мощность рассчитывается также путем умножения напряжения и силы тока, но с учетом коэффициента мощности-cos, который характеризует сдвиг фаз при реактивной нагрузке между напряжением и током.

Вычисление происходит по следующей формуле полной расчета мощности по току в трехфазной сети:

Pобщ=Uа∙Iа∙cosа+ Ub∙Ib∙cosb+ Uc∙Ic∙cosc

где U-напряжение, I-сила тока, cos-коэффициент мощности, a, b и c-фазы.

При симметричной нагрузке измеряют только одну фазу и результат измерения умножают на 3. При замере сразу 3 фаз потребуется 3 прибора. При отсутствии фазы “ноль” измерение проводится 2 приборами и расчет мощности рассчитывается по 1 закону Кирхгофа:

Ia+Ib+Ic=0

Сумма показаний двух ваттметров даст показатель мощности трехфазной цепи.

Калькулятор расчета сечения кабеля

Для удобства пользователей разработан онлайн-калькулятор сечения кабеля.

Перевод Ватт в Ампер
U, В P, Ватт Ток пот., А
Расчет максимальной длины кабельной линии
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG

Примечания: U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии

Параллельно с этим калькулятор определяет максимальную длину линии при заданных значениях, что удобно для проектов, которые предполагают прокладку трасс большой протяженности.

Примеры

Онлайн-калькулятор способен упростить процедуру вычисления сечений кабелей для подключения к электрической сети всевозможных устройств. Рассмотрим два примера с участием медного и алюминиевого провода.

Пример 1. Необходимо запитать электроустановку мощностью 5,3 кВт медным проводом, проложенным в гофрированной трубе.

Для этого в первую очередь следует вычислить ток потребления электроустановки. Сделать это можно с помощью простой формулы или онлайн-калькулятора.

Значение напряжения известно – U = 220 В, мощность задана условием – P = 5,3 кВт.

Если ввести эти данные в онлайн-калькулятор, система выдаст значение потребляемого тока – 24 А. То же самое можно рассчитать с помощью формулы:.

Теперь можно узнать сечение кабеля, используя таблицу значений для медных жил. Величина составит 2,5 мм 2. Однако здесь стоит внести ясность: 24 А – практически критическое значение тока для такого сечения, а это значит, что при подобных условиях провод будет работать на пределе. Чтобы избежать перегрева жилы, разрушения оплетки и обеспечить надежность проводки, стоит выбрать кабель сечением 4 мм 2.

Пример 2. Электроустановку мощностью 4,8 кВт необходимо подключить к электрической сети 220 В с помощью алюминиевого провода, проложенного в кабель-канале.

Аналогично предыдущему примеру следует рассчитать ток, который потребляет электроустановка. Для этого известны значения мощности прибора – 4,8 кВт и напряжения электрической сети – 220 В.

С помощью онлайн-калькулятора расчета тока потребления электроприбора получаем значение 22 А. Этот же результат можно определить по формуле:

Зная значение тока потребления электроустановки, с помощью таблицы узнаем необходимое сечение алюминиевого провода – 4 мм 2.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

  1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
  2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
  3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

  1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
  2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
  3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

  1. Вид и тип изоляции электрической проводки;
  2. Длина участков;
  3. Способы и варианты прокладки;
  4. Особенности температурного режима;
  5. Уровень и процент влажности;
  6. Максимально возможная величина перегрева;
  7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

  • для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
  • для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
  • что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Сечение жил, проводящих ток (мм)Медные жилы проводов и кабелей
Напряжение 220 ВНапряжение 380 В
Ток (А)Мощность (кВТ)Ток (А)Мощность (кВТ)
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168018,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526557,2220145,2
12030066260171,6

Таблица сечения алюминиевого кабеля

Сечение жил, проводящих ток (мм)Алюминиевые жилы проводов и кабелей
Напряжение 220 ВНапряжение 380 В
Ток (А)Мощность (кВТ)Ток (А)Мощность (кВТ)
2,5224,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Основные положения

Для начала следует ознакомиться со значением букв аббревиатуры, которая используется в маркировке электрических кабелей и проводов. Ниже приведена таблица с расшифровкой таких символов.

Буква аббревиатурыЗначение
AРазмещена первой и указывает на алюминиевую жилу. При отсутствии A  по умолчанию подразумевается медь.
БОзначает бронирование со стальным нержавеющим покрытием в два слоя.
BУказывает на изоляцию из винила (поливинилхлорид или ПВХ).
BУказывает на второй слой винила (ПВХ).
ГЕсли в начале маркировки, это кабель для шахтёров, а если в конце – жила без брони, «голая».
CНаличие оболочки из свинца.
OОболочка сделана отдельно для каждой фазы.
PРезиновая изоляция.
HPИз резины сделаны и оболочка, и изоляция.
НГНе горюч (не воспламеняется, но плавится).
LSLow Smoke. У изоляции минимальное газо- и дымовыделение.
КГКабель гибкий.
БбБронирование стальной лентой.
ШВ начале аббревиатуры – шнур
ПВ конце аббревиатуры – плоский
ШвШланг из винила (ПВХ) наружный.
ШпШланг из полиэтилена (ПЭ) для наружного покрова.
ШпсШланг из полиэтилена самозатухающего для наружного покрова.

Таблица расшифровки аббревиатуры для часто встречающихся маркировок электрокабелей и проводов

Шнур в виниловой изоляции и виниловой оболочке, плоский (ШВВП)

В помещениях (частный дом, квартира, гараж, хозпостройки) для бытовых потребностей типа розеток и освещения, то есть, для напряжения не более 1 кВ (1000 В) применяют кабели с резиновой или виниловой изоляцией. Для открытых участков, например, для ввода с электроопоры на утку, из дома в подсобное помещение, при маскировке в штробах и упаковке в трубах (кабель-каналах) есть специальные марки. Чаще всего, это ВВГ или АВВГ – кабель медный с двойной виниловой изоляцией без брони и кабель алюминиевый с двойной ПВХ изоляцией без брони соответственно. Для подключения таких электроприборов, как электробойлер, стиральная машина-автомат и др., обычно прокладывают ПВС (провод виниловый соединительный) или ШВВП (см. фото вверху).

Примечание. Полный текст с требованиями по выбору сечения кабелей можно найти в 6-м и 7-м издании правил устройства электроустановок (ПУЭ), но здесь мы рассмотрим исключительно бытовые потребности.

Важно! Нарушение ПУЭ может спровоцировать выход из строя подключенных электроприборов и даже возгорание. В случае пожара виновный несёт административную ответственность, но если есть человеческие жертвы, то это уже уголовное наказание.
