Виды электрических теплых полов и их особенности

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

  • Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
  • В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

  • Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
  • Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

  • На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

  • Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

  • Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
  • Простая процедура монтажа и минимальные финансовые затраты;

  • Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
  • Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
  • Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

  • Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
  • Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
  • Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

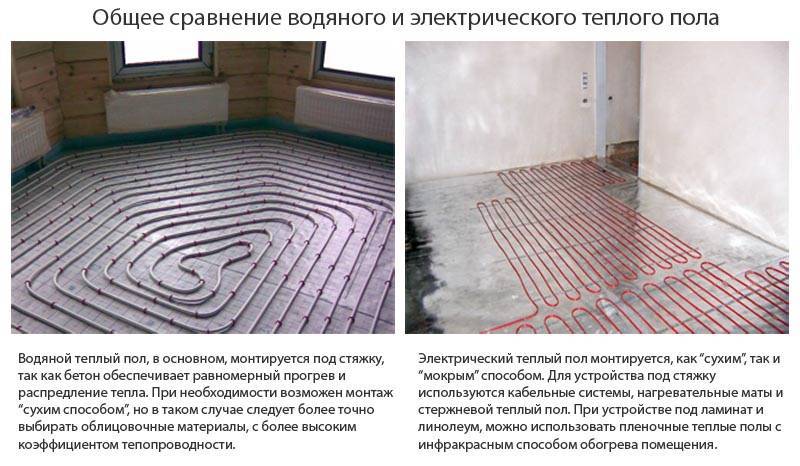

Сравнение технических характеристик

Все теплые полы в чем-то друг другу выигрывают или проигрывают. Все это зависит от того, где их устанавливать. Ниже представлена сравнительная характеристика электрических полов:

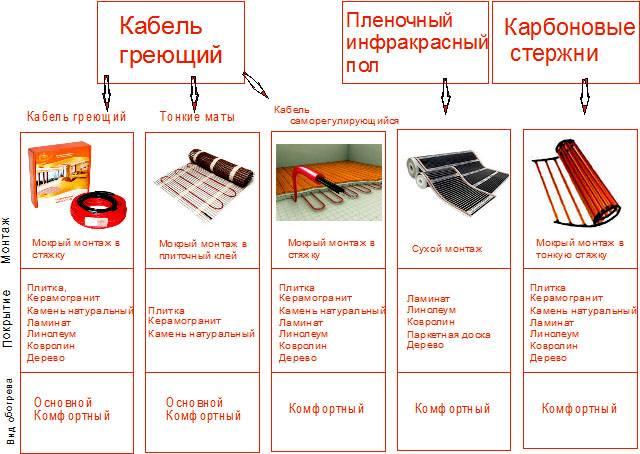

Кабельный полИнфракрасный полНагревательные маты
Обогрев происходит по конвекционному принципу.Обогрев помещения по принципу инфракрасного излучения.Нагрев помещения происходит за счет особых кабелей — одно или двужильных.
Потолок и пол прогреваются неравномерно.Помещение полностью прогревается однородно.Прогрев помещения осуществляется равномерно.
Излучает вредное электромагнитное поле.Отсутствие вредного излучения.Не излучает вредного излучения
В процессе нагрева воздух становится сухим.Воздух ионизируется, что положительно сказывается на здоровье.Экологически чистый электрический пол.
Монтаж производится или в стяжку или при помощи специального клея.Во время укладки можно обойтись без стяжки.Монтаж производится в песчано-цементную смесь или в специальный клей.
Монтаж производится за 3 дня.Устанавливаются за 1 день.В зависимости от площади помещения.
Требуется специальное напольное покрытие — плитка или гранит.Напольное покрытие не играет особой роли и поэтому может быть любым.Покрытие должно обладать хорошей теплопроводностью.
При незначительном повреждении из строя выходит весь участок.Выход из строя одной секции не отражается на работе остальных.При повреждении датчика из строя выходит вся система обогрева.
После монтажа требуется минимум 2 недели, прежде чем начать эксплуатацию.Приступать к эксплуатации можно сразу же после монтажаПосле установки эксплуатировать желательно через 2 суток. Если во время монтажа использовался клей, то пользоваться можно не раньше 7 дней.
Возможна коррозия.Не подвергается коррозии.Устойчив к возникновению ржавчины.
Пожароопасен.Пожаробезопасен.Подвержен воздействию огня.

Самым бюджетным вариантом является пол с электрокабельным нагревом, а более дорогим и качественным — с инфракрасным подогревом.

При полном соблюдении всех рекомендованных условий при монтаже и во время эксплуатации электрические полы прослужат не одно десятилетие.

Стержневой пол

Нагревательный элемент – карбоновые стержни, вмонтированные в полимерную пленку. Этот вид тоже функционирует за счет инфракрасного излучения. От пленки его отличает более высокая механическая прочность.

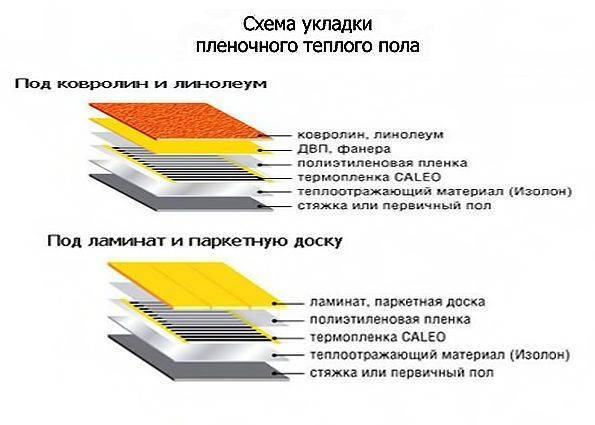

Пол из карбоновых стержней устанавливают под любое покрытие (в том числе под плитку) без дополнительной подложки. Считается, что этот вид, в отличие от других полов, можно класть даже под массивную мебель (остальные нельзя во избежание перегрева).

Этот вид обогрева самый новый и самый дорогой (дороже пленки).

Выгодное отличие обоих видов инфракрасных полов от кабельных: если кабель перегорает, перестает функционировать вся система. У инфракрасных секции подключаются параллельно, независимо друг от друга.

При выходе одной секции из строя остальные продолжают работать.

Установить место повреждения тоже гораздо проще: этот участок пола остается холодным, в то время как остальные нагреваются. Для замены поврежденной секции не требуется демонтировать все покрытие.

Разновидности системы. Устройство и принцип действия

Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:

  • продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
  • изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.

Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.

И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе  действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.

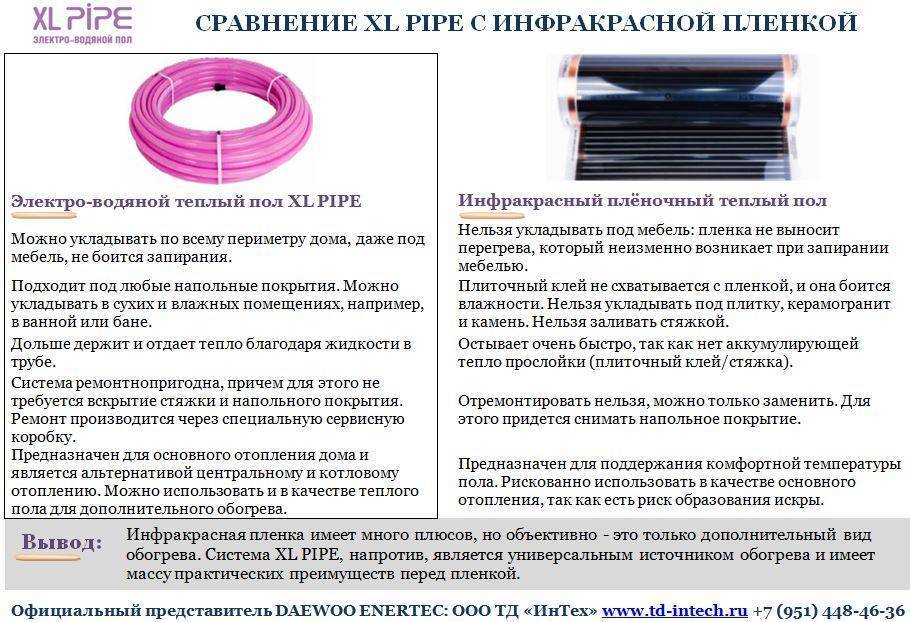

Теплые электро водяные полы XL Pipe

Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.

Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.

Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться —  электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.

Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном  случае без него не обойтись.

Электро водяной теплый пол  действует по следующему принципу:

  • Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
  • Второе —  расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
  • Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
  • Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.

Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.

Капиллярный теплый электрический пол

Монтаж такой системы отопления лучше осуществлять через подключение УЗО и  оборудовав  весь комплекс автоматом.

Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.

Преимущества капиллярной системы обогрева следующие:

  • широкий функционал нагревательного блока;
  • наличие режима антизамерзания;
  • автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
  • регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
  • наличие таймера.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

стержневой карбоновый инфракрасный теплый пол

Watch this video on YouTube

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Кабельный электрический теплый пол

Все рассмотренные ниже конструкции относятся к классу электрических систем. В них электрический ток преобразуется в тепловую энергию. Виды теплых полов с питанием от электрической сети отличаются конструктивным исполнением и принципом действия нагревательного элемента. Для кабельного теплого пола в качестве нагревательного элемента выступает специальный греющий проводник.

Плюсы

Положительные стороны применения кабельной системы обогрева:

  • Не требует специальных разрешающих документов. Это относится и к другим типам электрических полов.
  • Несложный монтаж.
  • Совместимость с большинством материалов напольного покрытия.
  • Кабельный пол по затратам наиболее доступный из электрических систем.
  • Подходит для эксплуатации в комнатах и помещениях различного назначения.
  • Доступность ассортимента кабельной продукции различного исполнения и тепловой мощности.
  • Долговечность.

Минусы

Перечислим минусы кабельных полов:

  • Длительность монтажных работ.
  • Расходы на организацию теплоизоляционного слоя.
  • Нельзя размещать кабель под массивными элементами мебели и бытовой техники из-за возможного перегрева и выхода его из строя.
  • Некачественная кабельная продукция может стать источником электромагнитных волн.
  • Потребуются расчеты для приобретения нужного количества проводника определенной мощности.
  • Может потребоваться замена части домовой электропроводки. Этот минус характерный и для других электрических исполнений отопления.

Электрический теплый пол

Особенности

При выборе кабельной системы для обустройства теплых полов необходимо изучить характеристики и разбираться в особенностях возможных нагревательных элементов (проводников). Учитывают следующие моменты: потребуется резистивный или саморегулирующий тип кабеля с круглым или плоским сечением; вариант с одной или двумя жилами; есть или отсутствует экран, подавляющий электромагнитные шумы.

Зная требуемую мощность для обогрева помещения и удельную мощность определенной марки кабеля, рассчитывают его длину. Этот параметр определяет схему и частоту укладки греющего элемента

Чтобы минимизировать тепловые потери при эксплуатации системы, во время монтажа под нагревательным элементом важно выполнить утепляющий слой (в идеале теплоизоляция подбирается с фольгированным покрытием). В этом случае генерируемое тепло будет отдаваться стяжке и далее напольной отделке

Для выбора толщины стяжки над тепловым кабелем используйте вспомогательные таблицы или онлайн-калькуляторы. Эффективную теплоотдачу обеспечивает значение этого параметра от 45 мм. Для укладки непосредственно под керамическую плитку удобно использовать нагревательные маты. В этих рулонных изделиях изогнутый змейкой проводник в заводских условиях уже прикреплен к армирующей сетке из стекловолокна либо пластика. Монтаж матов не требует выполнения стяжки, плитка сразу укладывается на слой клея.

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

  • одножильными;
  • двужильными;
  • саморегулирующимися.

Виды кабельного тёплого пола

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

https://youtube.com/watch?v=_LzZ_2kdDTY

Укладка сверхтонкого электрического тёплого пола

Кабельный электрический

В отличие от водяного пола, для электрического отопления не требуется никаких дополнительных устройств, кроме самого нагревателя и терморегулятора, с помощью которого задается его температура. Самым простым вариантом исполнения такой системы является кабельный теплый пол. Для его изготовления используются специальные сплавы, благодаря которым кабель преобразует электрическую энергию в тепло.

Преимуществом такого отопления является длительный срок эксплуатации и невысокие затраты на реализацию.

Главный недостаток заключается в требовательности к напольному покрытию – кабельный теплый пол нельзя укладывать под деревянную отделку (доска, паркет, пробка). Кроме того, некоторые виды кабелей генерируют неблагоприятное для человека электромагнитное поле, однако его можно экранировать при помощи специальной пленки.

Для устройства кабельных теплых полов используются:

  • Одножильный кабель. Самый простой и дешевый вариант нагревателя.
  • Двужильный кабель. Помимо основной жилы имеет дополнительный экран из фольги, нейтрализующий электромагнитное излучение. Является безопасным и удобным в эксплуатации аналогом одножильного кабеля.
  • Термоматы. Представляет собой греющий кабель, уложенный и закрепленный на специальной сетке в виде матов, которая позволяет его легко укладывать под плитку, не снижая эффективность плиточного клея.
  • Саморегулирующийся кабель. Является улучшенной разновидностью греющего кабеля, который, благодаря особой технологии способен изменять температуру нагрева на отдельных участках. Использование такого кабеля позволяет снизить затраты на электроэнергию без ущерба эффективности обогрева.

Выбираем теплый пол в зависимости от типа и особенности помещения

Главный МИНУС теплого пола, о котором важно знать

Watch this video on YouTube

Как уже говорилось выше, при выборе напольного обогрева учитывается тип помещения.

Большое значение имеет частный это дом, или многоэтажка. А также, вид материала, из которого дом изготовлен — дерево или кирпич, ведь от этого зависит надежность перекрытий, и их способность выдержать ту или иную конструкцию.

Для частного дома

Владельцам частного дома, при постоянном проживании в нём, и особенно при наличии автономного котельного оборудования, лучше выбирать водяное отопление. Обогрев гидрополом обойдется дешевле, так как можно выбирать вид используемого источника для получения тепловой энергии. Например, газ или твёрдое топливо, ведь они имеют стоимость ниже, чем у электричества.

Кроме того, если установка водяного тёплого пола запланировано ещё на этапе строительства дома, то можно существенно снизить затраты на монтаж отопительной системы.

Для квартиры

Для квартиры лучше всего подойдут электрические конструкции.

Установку водяного напольного обогрева лучше не планировать, так как есть риск подтопления соседей снизу, а также, его монтаж запрещён в многоквартирных домах без специального разрешения.

Для дачи, гаража

Если планируется установка тёплых полов в дачном домике или гараже, то от гидрополов лучше сразу отказаться. Данные помещения не являются местом постоянного проживания, поэтому отопление будет функционировать не регулярно, и вода в трубопроводе в зимнее время замерзнет. Чтобы этого не произошло, потребуется её периодически сливать, или применять антифриз, а он обойдётся дороже.

Лучше использовать электрический обогрев, который можно включать по мере надобности. Подойдут как кабельные, так и плёночные системы.

Система электрических матов

Кабельный и водяной теплый пол в доме приподнимает уровень основания минимум на 7 см. Чтобы этого избежать, следует приобретать систему электрических матов. Она выглядит в виде полимерной сетки (шириной чаще всего 50 см). На ее поверхности разложен с требуемым шагом электрический провод. Он имеет толщину всего 3 мм.

Маты можно монтировать без стяжки. Основание не нужно особенно готовить. Если требуется смонтировать систему в квартире не на первом этаже, на выровненный бетонный пол раскладывают электрический мат. Можно даже смонтировать его на старый кафель. Система заливается плиточным клеем. Его толщина составит около 5 мм. Пол в этом случае приподнимется всего на 1-1,5 см.

Электрический мат сможет смонтировать даже непрофессиональный строитель. Следует только учитывать требования инструкции производителя. В этом случае система проработает эффективно около 50 лет.

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного – сложный монтаж, зато плюс, что к нему можно подключить любой котел – газовый, дровяной, электрический, да хоть тепловой насос.

“Чудо технология” имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система – это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его “суперэффективность”, мягко говоря сильно преувеличена.

https://youtube.com/watch?v=6MS9fOSIbN8%3F

Источник – Тепло-вода
