Каркас для ванны. Виды конструкций и секреты монтажа

Каркас для ванны

Большинство производителей выпускают каркасы для ванн, не рассчитывая на вес человека. Их изготавливают из тонкого профиля. Человек, купивший ванну с подобным каркасом, сам пытается ее укрепить или сделать новую, с учетом всех нагрузок.

Каркасом называют дополнительную конструкцию, которая укрепляет чашу ванны, монтируясь под ней. Она надежно фиксирует бортики чаши, защищает изделие от деформации и изгибов.

Современные ванны могут иметь разные формы, подобрать нужную конструкцию для них очень непросто. При покупке изделия в магазине, вам предложат тот вариант, который есть в наличии.

Подготовительные работы

Как подготовить помещение к монтажу сантехники? Если в ванной комнате не проводились ремонтные работы, то первым делом необходимо позаботиться о равномерном расположение ёмкости на поверхности пола. Для этого в комнате предварительно устраняют все недочеты.

Особо внимания уделяют зазорам, появившимся между краями ёмкости и одной из стен. Избавиться от них можно при помощи пластикового шнура.

Подготовительные этапы включают в себя несколько простых действий:

  1. Профессиональные сантехники рекомендуют заранее осуществить замену стяжки и установить сантехнику по уровню. В области дна необходимо соблюдать определенный угол наклона, обеспечивающий быстрое удаление остатков жидкости;
  2. Модели купальной чаши с декоративными ножками должны монтироваться на декоративное покрытие без дополнительных экранов. Канализационные узлы должны располагаться внутри подиума;
  3. Если монтаж осуществляется на кирпичное или бетонное основание, то предварительно необходимо возвести подиум или декоративный экран. В дальнейшем внутрь конструкции будут фиксировать сантехнику.

Если в ванной комнате обустраивают новую канализационную сеть, то прокладка труб должна осуществляться с разницей в 5 градусов от потока жидкости. Места соединений должны хорошо герметизировать. Делать вывод в области канализационной сети можно в любом месте соединений сифона.

Сборка

Как собрать каркас для ванной? Перед монтажом деревянного изделия нужно определить высоту стоек, которая зависит от высоты каркаса. Она должна быть небольшой, чтобы ванна была удобна для всей семьи. Определить число стоек несложно: они должны находиться в каждом углу и дополнительно крепиться через каждые полметра у бортиков.

В помощь следует использовать строительный уровень. Монтаж заключается в следующем:

  1. Саморезами с антикоррозийным покрытием следует присоединить деревянное основание к бетонному полу.
  2. Зафиксировать стойки на основании металлическими уголками или деревянными брусками.
  3. Если стойка присоединена к стене – крепят и к ней.
  4. Брус следует уложить поверх стоек и зафиксировать шурупами к стенам и стойкам.
  5. Лист 15 мм фанеры или 25 мм ДСП присоединить сверху по периметру.
  6. По шаблону, который есть в комплекте, или лекалу пилой или электрическим лобзиком создают отверстие.
  7. Каркас надо закрыть по бокам щитами.

Функции подставки-каркаса

Подставка под ванну своими руками — операция, которую нередко приходится обдумывать в том случае, если запланирована покупка новой конструкции, но не чугунной. Последние массивные изделия крепко «стоят на ногах» благодаря своему немаленькому весу.

Стальные и акриловые изделия уже имеют серьезный недостаток: эти емкости без воды легко случайно сдвинуть, а, «плавая», перевернуть. Это и есть главная причина нужности каркаса. Материалом для подставки может быть дерево, металл либо кирпич. Все зависит лишь от желания хозяев заниматься с тем или иным «претендентом».

Возможность закрыть непрезентабельный вид ванны с наружной стороны, спрятать опоры, которые вряд ли можно назвать симпатичными, — другое преимущество каркаса. Форма чаши роли здесь не играет: облицевать почти без проблем можно изделие любой конфигурации, так как каркас такую работу сильно облегчает.

В этом случае к металлическим и акриловым ваннам присоединяются чугунные конструкции, вид которых тоже не назвать идеальным. Однако для них уже не требуется максимально надежная подставка, так как цель у хозяев другая — получить шанс вписать «могучую» чашу в интерьер помещения, а не придать ей прочность.

Финишное оформление ванной из акрила

Некоторые производители изначально включают в комплектацию акриловой ванны декоративный экран для оформления передней и боковых частей. В тех случаях, когда данная панель отсутствует, ее можно сделать самостоятельно.

Подбирая материал изготовления экрана, необходимо ориентироваться на следующие критерии:

  1. Изделие должно быть влагостойким, не бояться резких перепадов температуры и воздействия плесени и грибка.
  2. Экран должен быстро разбираться. Это необходимо в тех случаях, когда обвязка ванны будет нуждаться в ремонте или обслуживании.

Варианты для самостоятельной реализации:

  • В случае с кирпичными столбами, лицевую часть конструкции можно обложить кирпичом (кирпичи укладывают в продольном направлении). В качестве финишной облицовки готового простенка используют керамическую плитку или мозаику. От верха перегородки до нижнего среза борта ванны остается пространство в 20-30 мм, в которое задувается монтажная пена. В обязательном порядке обустраивается технологическое отверстие возле сифона, которое оформляется пластиковым люком или дверцей.
  • В качестве отделки лицевой части, часто применяют обшивку из пластика, МДФ или влагостойкого ГКЛ. Проще всего с пластиковыми панелями, эти недорогие изделия очень просто монтируются на каркас из профиля. Кроме того, пластик не боится влаги и плесени. В случае выхода из строя отдельной ламели, ее можно заменить новой. Установка панелей на акриловую ванну не занимает много времени.
  • В случае с гипсокартонной обшивкой, ее следует обустраивать из специального влагостойкого ГКЛ зеленого цвета. В качестве финишной отделки используют кафель, водостойкие обои, пленку или декоративную штукатурку. Вне зависимости от типа обшивки, под нее сооружается обрешетка из металлического профиля или деревянного бруса. Для дополнительной защиты от влаги профиль покрывают антикоррозийной жидкостью, а древесину – влагостойкой грунтовкой.

Функции подставки-каркаса

Подставка под ванну своими руками — операция, которую нередко приходится обдумывать в том случае, если запланирована покупка новой конструкции, но не чугунной. Последние массивные изделия крепко «стоят на ногах» благодаря своему немаленькому весу.

Стальные и акриловые изделия уже имеют серьезный недостаток: эти емкости без воды легко случайно сдвинуть, а, «плавая», перевернуть. Это и есть главная причина нужности каркаса. Материалом для подставки может быть дерево, металл либо кирпич. Все зависит лишь от желания хозяев заниматься с тем или иным «претендентом».

Возможность закрыть непрезентабельный вид ванны с наружной стороны, спрятать опоры, которые вряд ли можно назвать симпатичными, — другое преимущество каркаса. Форма чаши роли здесь не играет: облицевать почти без проблем можно изделие любой конфигурации, так как каркас такую работу сильно облегчает.

В этом случае к металлическим и акриловым ваннам присоединяются чугунные конструкции, вид которых тоже не назвать идеальным. Однако для них уже не требуется максимально надежная подставка, так как цель у хозяев другая — получить шанс вписать «могучую» чашу в интерьер помещения, а не придать ей прочность.

Устройство конструкции из профиля

Каркас из профиля

Каркас из профиля под ванну – наиболее популярный вариант.

Для изготовления используют:

  • трубы квадратного сечения;
  • П-образного сечения;
  • уголок.

Алгоритм действий:

  1. Производят замеры.
  2. Конструкцию рассчитывают для правильного распределения веса по всей площади каркаса.
  3. Вырезают профиля нужной длины и скрепляют между собой.
  4. Трубы укладывают на пол и сваривают или прикручивают болтами.
  5. Раму-каркас приваривают к углам напольной основы.
  6. Под ванну устанавливают платформу из кирпича, досок, песка.
  7. Для амортизации используют резину, чтобы изделие не шаталось.
  8. Зазоры между ванной и полом заливают монтажной пеной.

Материалы

Учитывая все характеристики, мы выбираем вариант – короб в ванной из гипсокартона и металлического профиля. Говоря простым языком, нам для того, чтобы собрать каркас для ванны понадобятся следующие материалы и приспособления:

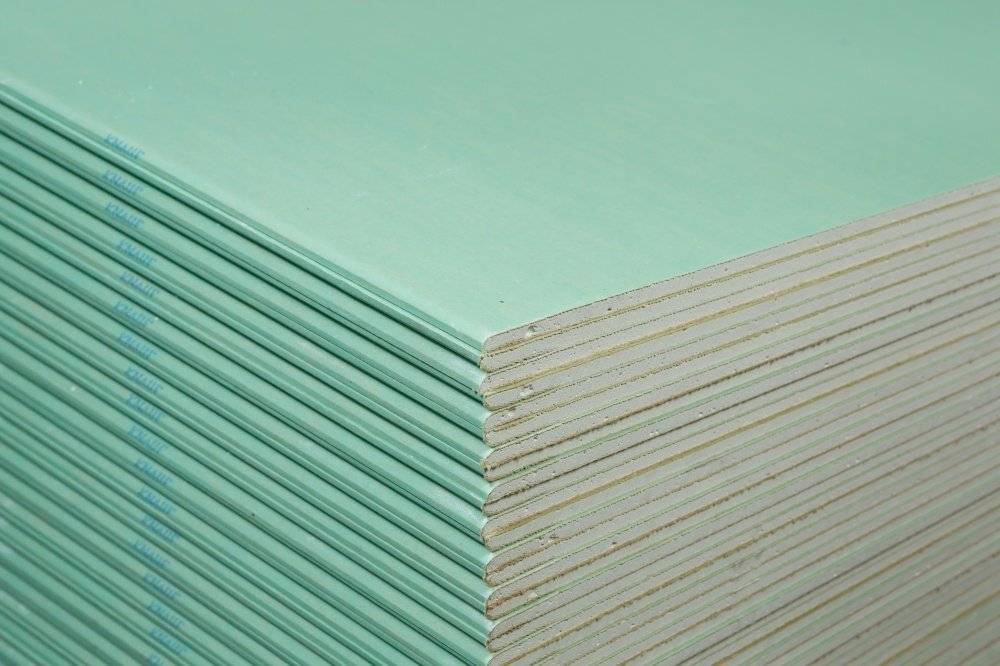

  • гипсокартон (влагостойкий с улучшенными характеристиками по паропроницаемости, водопоглощению и поверхностной плотности);
  • шурупы (с головкой потайной формы, с крестообразным шлицем и острым концом);
  • металлические профили (UD и CD);
  • нож канцелярский;
  • ножницы по металлу;
  • линейка и рулетка;
  • строительный уровень;
  • аккумуляторный шуруповерт.

Плюсы гипсокартона (применяется для устройства перегородок, подвесных потолков, облицовки стен):

  • легкость и прочность;
  • экологичность и стабильность характеристик.

Плюсы металлического профиля (применяется для монтажа каркасов):

  • легкость;
  • стойкость к коррозии;
  • послушность в процессе работы;
  • ценовая политика.

Технологический процесс применения гипсокартона включает в себя следующие основные этапы работ:

  • разметку листов в соответствии с проектным положением конструкции;
  • установку каркаса из профиля для крепления листов;
  • монтаж и закрепление листов на каркасе;
  • заделку швов между листами и углублений от винтов шпаклевкой;
  • грунтование поверхности под отделочные покрытия.

Технологический процесс применения металлических профилей немного проще, чем гипсокартона и включает в себя разметку, резание и крепление.

Не менее важным мероприятием является выведение горизонтального уровня. Вывести «горизонт» можно по строительному или лазерному уровню. Правильная разметка – главное условие точной установки ванны.

Зачем нужен?

За всю историю своего существования ванны изготавливались из камня, дерева, меди и даже серебра и золота. Но самые востребованные на сегодняшний день все же более прозаичные материалы: сталь и чугун, покрытые эмалью, и набирающий все большую популярность акрил. Чтобы интерьер ванной комнаты соответствовал определенному стилю, а пользоваться ею было комфортно, необходим такой важный для эксплуатации, хотя и зачастую невидимый, элемент, как каркас – конструкция, удерживающая чашу и бортики. Если он прочен, подходит для выбранной модели, ванна будет крепиться надежно, устойчиво.

Совершенно необходим каркас при выборе купели необычной формы:

  • Многогранной;
  • Круглой;
  • Овальной.

Обычно изделия сложной формы невозможно надежно закрепить на стенах, и требуется каркас в виде платформы. На специальную раму опираются и широкие борта таких ванн, что обеспечивает им еще более устойчивое положение.

Сборка основания для ванны своими руками ↑

Каркасы для ванн, которые предлагают производители, не всегда устраивают потребителей. И дело тут не только в цене. Зачастую каркас рассчитан на нагрузку при умеренной эксплуатации, а при критических нагрузках его не испытывают. Поэтому изделия промышленного производства кажутся недостаточно прочными и устойчивыми. Если вы хотите каркас «с запасом», и чтобы служил он долго, есть смысл сделать его своими руками.

Деревянная конструкция – дешево и просто ↑

Самый простой и недорогой вариант самодельной подставки под ванну – деревянный каркас. Для его изготовления понадобится деревянный брус сечением 40×40 мм и лист гипсокартона. Позаботьтесь о наборе инструментов для работы с деревом: молоток, дрель, сверло по дереву, ножовка, отвертка или шуруповерт. Кроме того, дерево нужно будет обработать специальной пропиткой для защиты от влаги.

Конструкция из дерева своими руками

Произвести замеры и нарезать материал

Обратите внимание, верхний и нижний пояса каркаса повторяют форму верхней части ванны. Вертикальные стойки рассчитываются так, чтобы расстояние между ближайшими опорами не превышало 50 см

Кроме того, в местах крепления ванны к стене тоже должны быть вертикальные стойки.
В первую очередь собирают подставку под дно ванны. Она представляет собой плоскую раму с несколькими ребрами жесткости. Необязательно использовать только дерево, днище можно закрепить и на кирпичах. Главное – обеспечить чаше устойчивость.
Когда нижний пояс готов, можно приступать к монтажу верхнего. Для этого по периметру ванны к стене прикручивается брус. Каркас проектируется так, чтобы после установки чаши внешняя сторона экрана была заподлицо с внешним бортиком ванны.
Теперь можно начинать устанавливать вертикальные элементы. В первую очередь монтируются угловые стойки. Остальные распределяются равномерно по длине каркаса под ванну. Крепить стойки нужно перпендикулярно, для этого можно использовать металлические уголки.


Основная часть конструкции готова

  1. Прежде чем зашивать гипсокартоном, нужно установить все коммуникации. Не забывайте, что водопроводные трубы имеют свойство выходить из строя и течь. Именно поэтому недопустимо наглухо закрывать доступ к разводке. Можно сделать потайное окно, которое будет незаметно после завершения отделочных работ.
  2. Можно приобрести готовый пластиковый экран для ванны или использовать гипсокартон. Последний вариант предполагает последующую облицовку экрана кафельной плиткой или другую отделку.

Надежный вариант– металлический держатель ↑

Другой популярный материал для изготовления каркаса для акриловой ванны своими руками – металлический профиль. Вариантов профиля может быть несколько: труба квадратного сечения, П-образное сечение, уголок. Алгоритм, по которому возводится металлический каркас, практически не отличается от порядка монтажа конструкции из дерева. Несколько нюансов, которые стоит учитывать:

  1. Соединять между собой металлический профиль нужно при помощи сварки (что трудновыполнимо в домашних условиях) или болтовым соединением.

Для соединения понадобится шуруповерт

  1. Края металлических деталей острые и могут повредить чашу. До того, как все необработанные края будут закрыты, не нужно устанавливать ванну на каркас для «примерки».
  2. Дно ванны должно опираться на основание каркаса в нескольких местах. Чтобы вес распределялся равномерно, лучше устроить под ванной платформу из кирпича, досок, песка или пенопласта.
  3. Чтобы чаша не шаталась, некоторые мастера рекомендуют делать слой резины для амортизации. Для устранения зазоров между ванной и полом удобно использовать монтажную пену.

Металл выдерживает высокие нагрузки

Стальные купели и различные варианты опор для них

Для ванн, выполненных из нержавеющей стали, которая существенно легче чугуна, различают 2 типа крепежей: винтовой и клеевой. Первый применяется в тех случаях, если на днище чаши предусмотрены слоты с резьбовыми отверстиями для подобного соединения. Причем следует помнить о нагрузке при выборе и последующем закреплении ножек. Во-первых, опоры могут оказаться не рассчитанными на объем имеющейся у вас ванны. Во-вторых, затягивая винты, можно приложить слишком большое усилие и получить деформацию стенки ванны, что обязательно отразится на целостности эмалевого слоя.

Винтовой крепеж ванны из нержавеющей стали

Стальная ванна имеет очень гладкие борта и днище, благодаря чему к ней легко подобрать стойки с клеевой фиксацией. Этот вариант считается универсальным, поскольку подходит даже для моделей, имеющих на нижней части глухие отверстия под винты. Выглядят такие опоры как узкие скамеечки, слегка прогнутые под форму днища ванны. Прочные ножки позволяют вкрутить в их основания резьбовые штифты, которые, в свою очередь, снабжаются пластиковыми дисковыми насадками. Такое решение позволяет регулировать высоту каждой опоры, что удобно при неровных полах. Клеевые участки изначально закрыты пленкой, которую нужно снять непосредственно перед фиксацией стоек.

Также очень удобны ножки с соединением на проушинах, чаще всего они выполнены в виде 4 отдельных консолей, которые цепляются за небольшие выступы в днище чаши, после чего стягиваются длинными штифтами. Таким образом достигается прочная фиксация купели, которая не может сдвинуться относительно стоек, и в то же время не создается риск деформации днища, как в случае с винтовым крепежом. Есть модели, представляющие собой пару П-образных опор, которые также монтируются на проушинах и стягиваются встроенными винтами регулировки.

Установка каркаса

Установка каркаса

  • Располагаем элементы основания на полу, предварительно проклеенные изоляцией.
  • Фиксируем основание к полу анкерами либо дюбелями, в зависимости от конструкции пола.
  • Закрепляем стойки к основанию с помощью коротышей или других элементов, предназначенных для соединения горизонтального и вертикального бруса. Монтаж ведется на саморезах (самонарезных винтах).
  • Используя такие же соединительные элементы, как и в предыдущем пункте, закрепляем верхний пояс. В местах крепления верхнего пояса к стене проклеиваем изоляцию.
  • Укладываем на каркас подготовленный лист водостойкого ДСП (подложку). Фиксируем саморезами (подготовка ДСП к монтажу приведена ниже).

В качестве подложки используется влагостойкое ДСП толщиной не менее 25 мм либо влагостойкая фанера (ФК или ФСФ) толщиной от 15 мм

Вырезаем в ДСП отверстие под ванну:

  • С помощью шаблона переносим габариты отверстия на лист. Шаблон предоставляется в комплекте с ванной;
  • Отверстие вырезается с помощь электролобзика либо узкой ножовкой, при отсутствии такового;
  • Прикладываем на каркас и примеряем ванну.

В случае, когда все получилось правильно и все размеры сошлись, вынимаем ванну и фиксируем лист. Покрываем неокрашенные деревянные и металлические элементы слоем защитной эмали и даем высохнуть.

Монтаж каркаса своими руками

Собственно сборка каркаса за исключением сварки довольно проста.

  1. По данным обмеров составляют чертеж. Определяют шаг между стойками и рассчитывают нужное количество материалов и размеры каждого элемента.
  2. Нарезают профильную трубку по размерам. В местах стыковок под углом подрезают концы труб ножовкой или болгаркой с диском по металлу.
  3. Собирают нижнюю раму: сваривают из отрезков. Если ножки покупные, они закрепляются на опорные точки каркаса на болты. Если ножки тоже делаются самостоятельно, их приваривают. Надевают на концы пластиковые или резиновые колпачки.
  4. Сваривают верхнюю раму. По форме и размерам она точно повторяет нижнюю. Горизонтальность проверяют строительным уровнем.
  5. Приваривают на нижнюю раму вертикальные стойки. На короткой стороне ставят только 1 стойку, но обязательно точно по центру. Вертикальность проверяют откосом.
  6. Накладывают верхнюю раму и приваривают к стойкам.

Конструкцию рекомендуется прогрунтовать и окрасить перед установкой. Ванну сразу же устанавливают в каркас и подводят коммуникации.

Зачем нужен каркас

Первая причина

Самая первая и важная причина, это когда установка ванны требует устойчивости, и вот здесь, как правило, и возникает дилемма выбора — на ножках или на каркасе.


Основание для ванны из стального профиля

Скажу сразу, что очень хорошо на ножках стоят только чугунные ёмкости, так как устойчивость у них обеспечивается собственной массой. А вот тонкая сталь или акрил, это уже лёгкая конструкция, которую можно нечаянно сдвинуть, если ванна не наполнена водой. Так что в этом отношении (во всяком случае, для стали и акрила) все ответы ведут в пользу каркаса.

Если говорить об устойчивости, то здесь нужен жёсткий металлический, деревянный или кирпичный каркас, возможно, даже соединённый с полом. В некоторых случаях даже делают как бы часть такого остова, прикручивая к стене какой-либо профиль, на который ванна ложится бортиком. Это очень удобно с технической точки зрения, к тому же уменьшается цена на закупку материалов.

Вторая причина

Вторая причина, по которой приходится сооружать каркас для ванны, это когда нужно основание под плитку, которой вы хотите обкладывать ванну. Конфигурация ванны в этом случае практически не имеет значения: она может быть как прямой, так и фигурной.


Угловая ванна, обложенная плиткой

И вот здесь уже даже чугунная ёмкость нуждается в таком обустройстве, конечно, здесь не обязательна сборка из стального жёсткого профиля. Вполне достаточно будет CD и UD направляющих, которые используются для монтажа гипсокартонных конструкций.

Кроме того, CD и UD очень удобны для фигурных каркасов, так как их можно выгибать путём надрезания боковых полок и обкладывать гипсокартоном, который тоже надрезается с одной стороны для изгиба.


Согласитесь, подобный ход значительно преображает санузел!

Я думаю, что многие делают каркас под ванну, чтобы создать определённый дизайн интерьера помещения. Чаще всего санитарные узлы такого типа обкладываются керамической плиткой, потому у вас есть шикарная возможность органично вписаться в общую отделку и стилистику ванной комнаты.

Утепление и шумоизоляция

Многие владельцы стальных ванн жалуются на то, что при наполнении емкости водой раздается сильный гул, который доставляет немало беспокойства. Исправить ситуацию можно, выполнив шумоизоляцию корпуса.

С целью понижения шума мастера рекомендуют использовать вспененные виды полимерных утеплителей, например, экструдированный пенополистирол

Экструдированный полистирол – это листовой пластик, состоящий из мелких ячеек и характеризующийся равномерной структурой. Он славится низкой теплопроводностью, отсутствием водопоглощения и высокими показателями прочности на сжатие. Полистирол часто покрыт металлизированным или фольгированным слоем.

Проще всего работать с самоклеящимися матами. Изоляционный материал вырезают по размерам ванны, делая припуски по 2-3 см. Перед наклеиванием материала металлическую поверхность обезжиривают, протирая смоченной в спирте салфеткой. При приклеивании необходимо избегать образование пузырей. При появлении пузыря, не дожидаясь момента подсыхания клея, нужно проткнуть шилом или иглой мягкий материал, полностью выпустив воздух.

Листы экструдированного полистирола прикладывают к обратной стороне чаши, располагая клеевой стороной к металлу, и плотно прижимают в нескольких местах

Некоторые мастера предпочитают выполнять шумоизоляцию с применением технической пробки. Главное преимущество такого выбора – экологически чистый материал, который не выделяет технические испарения даже при наполнении ванны горячей водой. Покрытие, как и в предыдущем случае, наклеивают на обратную сторону чаши. После полного высыхания клеевой смеси ванну можно использовать по прямому назначению.

Если же говорить о теплоизоляционных свойствах стали, то тонкие стенки металла не способны этого обеспечить. Эта проблема легко решается путем обустройства теплоизоляции.

Монтажная пена – один из самых доступных и простых материалов, благодаря которому уровень теплоизоляции металлической конструкции можно увеличить в несколько раз

Для утепления допускается использовать любую монтажную пену. Работу выполняют в несколько этапов:

  1. Подготовка. Ванну укладывают на ровную поверхность, застеленную отрезом полиэтилена, переворачивая дном вверх. Конструкцию фиксируют так, чтобы она не «ерзала» в процессе нанесения пены. Участки соединения со сливными патрубками оклеивают малярным скотчем.
  2. Покрытие герметиком. На металлическую поверхность чаши наносят тонкую сетку герметика. Эти манипуляции позволяют увеличить надежность фиксации монтажной пены.
  3. Нанесение пены. Пену наносят медленно, формируя на поверхности равномерный слой. Материал распределяют круговыми движениями начиная с края ванны и поднимаясь к центру. В процессе нанесения делают небольшие паузы, давая материалу подсохнуть и закрепиться на поверхности.

Ванну можно переворачивать на ножки и устанавливать на место только после полного затвердевания пены. Нанесенная строительная пена будет иметь достаточную пластичность, что особо актуально в процессе эксплуатации конструкции.

Наглядно этот процесс представлен в видео:

https://youtube.com/watch?v=3glsdqdgEK0

Особенности стальных ванн

В настоящее время владельцы жилья чаще делают выбор в пользу стальных ванн, нежели изделий из чугуна. Сейчас можно встретить данные сантехнические приборы практически в любом доме. В чем же их преимущества?

  • легкий вес. Пожалуй, самое главное преимущество ванн из стали. Такие чаши весят меньше чем ванны из чугуна приблизительно в пять раз, облегчая тем самым процесс установки и переноса;
  • устойчивость эмали. Покрытие данных изделий очень износостойкое и препятствует образованию сколов, так как наносится на чашу под действием высокой температуры;
  • цена. Ванны из стали имеют достаточно низкую стоимость в сравнении с моделями из чугуна и акрила;
  • долговечность. Особые свойства материала обеспечивают большой срок эксплуатации купели;
  • разнообразие форм и размеров. Благодаря пластичности стали и современным технологиям, найти ванну, отвечающую требованиям любого вкуса, не составит труда;

Несомненно, стальные ванны имеют много достоинств, но и минусы тоже есть. Недостатками стальных ванн являются низкая шумоизоляция и неспособность долгое время сохранять тепло.

Но и эти проблемы можно решить с помощью монтажной пены, которой можно обработать чашу, устраняя, таким образом, все недостатки.

Как форма ванны влияет на сложность каркасной конструкции

Конструкции делят на следующие виды:

  1. Прямоугольная рама. Отличается упрощенной схемой монтажа. Применяется при сооружении опорной системы для емкостей, установленных в нише или углу между смежными стенами.
  2. Треугольная опора. Монтируется для дополнительной устойчивости ванн с угловым размещением. Внешняя грань имеет разную конфигурацию. Две другие стороны формируют катеты прямоугольного треугольника. В большинстве случаев их совмещают с углами помещения. Каркас из нескольких связанных рам устанавливается вдоль внешней части конструкции.
  3. Овал. Сложная конструкция, включающая комбинацию 2-3 и более отдельных опор. Сооружается по контуру ванны. Допускается использовать технологию ломаной обвязки.

Монтаж прямоугольной поддерживающей системы с последующей отделкой гипсокартонными листами облегчает обустройство каркаса для овальных емкостей и сантехники нестандартной конфигурации. В верхней горизонтальной панели обшивочного материала прорезается отверстие по размеру ванны. При этом ее бортики должны опираться на раму.

Устройство конструкции из профиля

Каркас из профиля

Каркас из профиля под ванну – наиболее популярный вариант.

Для изготовления используют:

  • трубы квадратного сечения;
  • П-образного сечения;
  • уголок.

Алгоритм действий:

  1. Производят замеры.
  2. Конструкцию рассчитывают для правильного распределения веса по всей площади каркаса.
  3. Вырезают профиля нужной длины и скрепляют между собой.
  4. Трубы укладывают на пол и сваривают или прикручивают болтами.
  5. Раму-каркас приваривают к углам напольной основы.
  6. Под ванну устанавливают платформу из кирпича, досок, песка.
  7. Для амортизации используют резину, чтобы изделие не шаталось.
  8. Зазоры между ванной и полом заливают монтажной пеной.

Разновидности ванны и способы её установки

Современные модели отличаются друг от друга по форме, цвету, набору опций и стоимости. Такой широкий ассортимент позволяет подобрать подходящую модель для украшения интерьерного пространства.

На смену стандартным и традиционным вариантам приходят ёмкости, в дизайне которых наблюдают различные выступы, обтекаемые элементы и плавные линии.

При выборе необходимо учитывать габариты изделия.

  • Стандартной высотой для ванной чаши считают 60-70 см.
  • Ширина и глубина ёмкости зависят от формы.

Ванные чаши изготавливают из следующих материалов.

Сталь. Сантехническое оборудование из этого материала имеет широкий модельный ряд.

  • Готовые конструкции отличаются доступной стоимостью и минимальным весом.
  • Осуществить монтаж такой сантехники сможет абсолютно каждый.
  • Для работы понадобится минимальный набор инструментов.
  • К недостаткам емкостей из стали относят её повышенную теплоотдачу, наличие шума при наполнении водой и возможную деформация каркаса.
  • На видео установки ванной представлена поэтапная инструкция рабочего процесса.

Чугунные сплавы. Изделия из этих материалов отличаются своей надежностью и долговечность при регулярной эксплуатации.

  • Они сохраняют тепло на протяжении длительного времени и издают минимум шума при наполнении конструкции водой.
  • Недостатком подобных моделей считают их большой вес. Установить купальную чашу из этого материала самостоятельно не получится.

Акриловые сплавы. Модели сантехники из полимерных сплавов отличаются легким весом, доступной стоимостью.

  • Осуществить установку акриловой ванны можно без помощи профессиональных сантехников.
  • Современные модели отличаются своими формами и наличием дополнительных опций.
  • Чаще всего в дополнение с таким изделием используют специальный каркас, который позволит зафиксировать ёмкость в одном положении.

Кварил. Модели сантехники состоят из композитных материалов, которые обладают массой преимуществ.

Они заключаются в лёгком весе, различных моделях при простом монтаже.
Чтобы модель не деформировалось в процессе эксплуатации используя дополнительные ограничители, внешне напоминающие каркас.
Осуществить установку ванны на каркасе можно с использованием минимального количества инструментов.
Особое внимание необходимо увеличить местам стыка канализационного слива.

Делаем металлический каркас своими руками

Если при покупке ванны не оказалось необходимой формы каркаса или его цена слишком велика, его можно сделать самостоятельно. Единственное что нужно уметь – это выполнять сварочные работы самому или же прибегнуть к услугам после подготовки всех заготовок.

Что понадобится:

  • Шлейф машинка;
  • Сварочный аппарат;
  • Рулетка;
  • Маркер;
  • Стальная профильная труба 30х30;
  • Гайки под резьбу 10 мм;
  • Болты М 10 длинной 100 мм;
  • Краска по металлу антикоррозионная.

Теперь сама работа. Необходимо положить ванну на пол дном вверх. Если все борта ровные, то необходимо просто замерить все расстояния для заготовок с таким учетом чтобы сваренный каркас вместился. Есл

Каркас для акриловой ванны необходим для безопасной эксплуатации конструкции. Иначе бортики сооружения могут сломаться, не выдержав нагрузки

и одна из сторон является изогнутой то необходимо профильную трубу изогнуть. Сделать это можно на трубогибе или же при помощи болгарки выполнить запилы, которые необходимо будет заварить. Расстояние между запилами выполняются в зависимости от радиуса изгиба. Таких гнутых труб, должно быть, две штуки, так как ниже будет располагаться уровень для поддержания дна.

Далее, к рамке, которая будет прилегать к бортам нужно подготовить опорные стойки. Их размер будет больше чем глубина ванны на размер сифона, а также монтажного зазора. При прямоугольной чаше их должно быть шесть, если имеются изогнутые края то семь. В один торец стойки необходимо будет вварить гайку М 10. Она нужна будет для регулировки. Готовые стойки привариваем к уже готовой верхней рамке. Эту конструкцию укладываем в ванну для того, чтобы отметить те места где будет располагаться поддерживающий дно уровень. Перемычки необходимо рассчитать следующим образом, длину дна нудно разделить на четыре части и поставить отметки. Располагать поперечные перемычки нужно на второй и третьей отметке.

https://youtube.com/watch?v=20itUlrinpo%3F

После переносим отметки на стойки ввариваем между стойками еще одну как бы рамку, а уже к ней продольные перемычки. После того как каркас сварен его необходимо отчистить от коррозии, обезжирить и окрасить. В еще не установленный каркас, надо ввернуть болты в приваренные гайки, не забывайте пред тем как ввернуть болты накрутить на них контргайки. Устанавливая свой каркас, помните о регулировке, о которой описано выше.

Вот так устанавливают акриловые ванны на каркас. Помимо акриловыхванн, таким же способом можно устанавливать и изготавливать каркасы для чугунных или стальных ванн.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
