Монтаж теплого электрического пола под плитку

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку
Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

https://youtube.com/watch?v=LNXQlA62VRU%3F

2022 prestigpol.ru

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Заключение

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Подготовка схемы отопительного контура

Начало установки тёплого водяного пола начинается с подготовки чертежа. Ничего сложного в самостоятельном плане нет, для визуального отображения схемы пригодится обыкновенный лист офисной бумаги. На чертеже отображают следующие параметры:

  1. Общая площадь комнаты, в которой планируется монтаж водяного теплого пола своими руками.
  2. Предполагаемое расположение предметов мебели, оконных проемов и дверей.
  3. Схема укладки отопительных труб. На сегодня известно две схемы: «змейка» и «улитка». Какой вариант лучше выбрать, решать самому владельцу.

Существует также ряд требований, по которым производится укладка водяного тёплого пола под плитку:

Обратите внимание!

  • Эпоксидная затирка для плитки: плюсы и минусы, область применения, разновидности, как с ней работать (инструкция + фото)

  • Душевой поддон из плитки своими руками пошагово: инструкция, размеры, устройство, монтаж коммуникаций, виды конструкций, фото

  • Белая плитка в ванной комнате: 170 фото лучших идей и новинок дизайна плитки. Схемы раскладки и красивого сочетания

  1. Протяженность одного контура не должна превышать 1,2 метра для оптимального нагрева помещения.
  2. Магистрали имеют приблизительно одинаковый размер.
  3. Традиционно один шаг составляет 15 см.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.


Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.


Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².


Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

  • Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
  • Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
  • Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Особенности монтажа пленочной системы

Обязательным условием монтажа пленочной нагревательной системы является обустройство подложки с теплоотражающим эффектом. Отлично справляется с этой задачей рулонная техническая пленка, имеющая толщину 2 мм. нельзя применять для этой цели термоизолятор на алюминиевой фольге.

Подложку укладывают начистую поверхность, лишенную выпуклостей и впадин, скрепляя места отреза строительным скотчем. Аккуратно выложив и разровняв инфракрасную пленку, обрезают и изолируют кромки материала. Датчик температуры размещают в углублении недалеко от терморегулятора, располагая его под пленкой и прикрепляя к основанию все тем же скотчем.

Монтаж пленочного пола

Терморегулятор монтируют в стену стационарно, по типу розетки, размещая его рядом с электропроводкой. Уложив листы, с помощью контактных зажимов подключают их между собой, а после посредством монтажных проводов весь комплект к терморегулятору.

В тестовом режиме проверяют работоспособность системы, синхронизируя датчик температуры с терморегулятором. Убедившись в корректной работе системы, пленку покрывают монтажной сеткой и выстилают финишным покрытием.

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

  • обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
  • так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
  • использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
  • поломка может привести к короткому замыканию;
  • допустимо стелить плёнку лишь на идеально гладкое основание;
  • возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
  • адгезия ИК пола делает монтаж сложнее.

Однако это снизит нагревательную способность конструкции.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

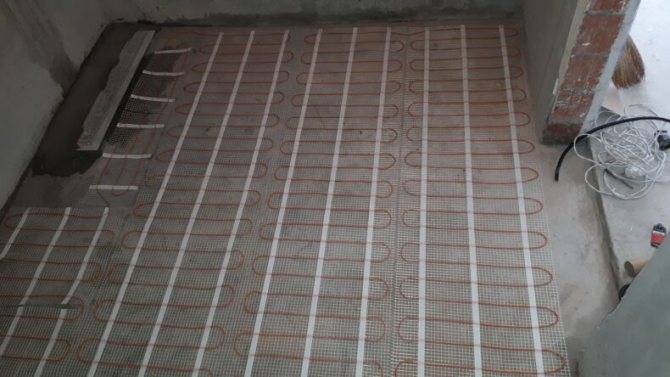

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров.

Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

  • одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
  • двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

  • основание;
  • теплоотражающий материал;
  • карбоновые маты;
  • бетонная стяжка или плиточный клей,
  • покрытие.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

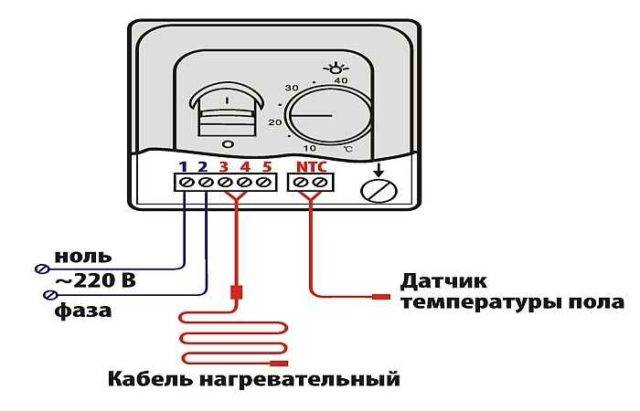

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

  1. Подключается датчик температуры к гнездам NTC.
  2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
  3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Укладка труб

Способы укладки труб для тёплого водяного пола.

На подготовленную поверхность нужно настелить алюминиевую фольгу или полиэтиленовую пленку.

По всему периметру комнаты на высоту 15-20 см наклеивается демпферная лента, которая будет компенсировать тепловое расширение стяжки с трубами.

Сверху укладывается слой утеплителя в 3-5 см.

В качестве теплоизоляционного материала можно воспользоваться пенополистиролом, пенобетоном или минеральной ватой.

Чем мощнее теплый пол, тем больше должна быть толщина этого материала.

Далее необходимо продумать крепление для труб.

Можно воспользоваться одним из двух вариантов:

  • теплоизоляционные плиты, которые фиксируются на специальных рельсах;
  • арматурная сетка, к которой трубы будут привязываться хомутами.

Оба способа одинаково хороши и не требуют дополнительной подготовки поверхности.

Плиты и сетку можно укладывать непосредственно на утеплитель.

Необходимо грамотно продумать расположение греющего контура системы, выбрав один из двух вариантов: змейка или спираль.

Второй более предпочтителен, так как гарантирует равномерное распределение тепла по поверхности благодаря чередованию возвратных и подающих труб.

Шаг труб может быть различным и составлять от 10 до 30 см в зависимости от предназначения теплого пола:

  • если он используется как дополнительная система подогрева – шаг увеличивают;
  • если он используется как основная система отопления – шаг уменьшают.

Вдоль стен и окон частоту укладки рекомендуется увеличить.

Если в комнате имеются предметы мебели, которые никуда не будут передвигаться в дальнейшем, то под ними трубы можно не прокладывать.

Уложив контур, нужно закрепить его концы в коллекторе и провести опрессовку системы.

Она подразумевает проверку теплого пола на наличие протечек и потерь давления.

С одной стороны устанавливают манометр, а со второй создают давление на 1-2 атм выше рабочего.

Если спустя сутки показания на шкале не изменились – можно продолжить работу.

Иначе придется искать допущенные ошибки.

Необходимо подготовить бетонную стяжку, используя цемент марок М300 и выше.

В контуре в момент заливки раствора обязательно должен находиться теплоноситель под рабочим давлением.

Толщина слоя может быть от 15 до 70 мм.

Спустя 3-4 недели можно приступить к последнему этапу – отделке.

Если поверхность получилась ровной, то проведение дополнительных подготовительных работ не потребуется и можно сразу укладывать на клей плитку.

Рекомендуем просмотреть видео про укладку тёплого водяного пола с детальными комментариями.

Типы электрических полов

Основные разновидности:

  • теплый пол кабельный электрический под плитку;
  • пленочный пол;
  • нагревательные маты;
  • карбоновые маты.

По принципу работы они делятся на две группы: кабельный нагрев и инфракрасное излучение.

Кабельный пол состоит из нагревательной секции (расположенной в полу), монтажного конца (с помощью которого производится подключение к терморегулятору и источнику энергии) и соединительных муфт.

Рекомендуемая толщина теплокабеля – 8 мм. Его укладывают «змейкой» по всей площади, назначенной под обогрев. Резать кабель нельзя.

Пленочный пол – тонкая (0,33 мм) полимерная пленка со встроенными плоскими нагревательными элементами. Элементы питаются от сети или автономного источника, пленка излучает инфракрасные волны.

Маты – это тоже теплокабель, только закрепленный на гибкой армирующей сетке. Реализуется в рулонах.

Карбоновые маты состоят из параллельно соединенных карбоновых стержней. Принцип обогрева – инфракрасный.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
