Виды напольных конвекторов отопления и как выбрать

Типы конвекторов по способу установки

По способу установки отопительные приборы конвекторного типа делятся на 4 группы:

1. Напольные (в том числе мобильные);
2. Настенные;
3. Встроенные;
4. Подвесные.

Напольный и настенный способ размещения устройства имеют все 3 типа конвекторов – водяные, электрические и газовые. Мобильные напольные версии изделий относятся к категории электрических и газовых устройств. Следует отметить, что мобильность устройств ограничена: у электрических воздухонагревателей – длиной кабеля, передвижные газовые устройства обычно работают от баллонов со сжиженным газом и ограничены привязкой к системе удаления дыма. Водяные изделия напольного и настенного монтажа устанавливаются стационарно.

Классификация водяных конвекторов

Рынок предлагает широкое многообразие водяных конвекторов отопления, что предоставляет возможность каждому хозяину выбрать устройство, удовлетворяющее его требованиям. Делить конвекторы принято по двум признакам:

• Тип конвенции
• Способ установки

Вводный видео обзор

Тип конвенции

По типу конвекции устройства подразделяют на две категории:

• Принудительные
• Естественные

Принудительные конвекторы – установки, у которых циркуляция воздушных происходит под действием механической силы. Внутри монтируется маломощный низковольтный (как правило 12 В) вентилятор. Он не потребляет много электроэнергии, однако поблизости необходимо побеспокоиться о наличие источника питания.

Естественные конвекторы не оснащаются дополнительными нагнетающими устройствами и движение воздушных потоков происходит естественным способом. Холодные массы, опускаясь вниз и обладая больше плотностью, выталкиваю теплые, которые приподнимаются, остывают, опускаются и вновь сменяют только что нагретые.

Конвекторы с принудительной циркуляцией воздуха можно использовать как основные отопительные приборы. Естественная циркуляция обладает небольшой производительностью, поэтому устройства, работающие по данному принципу, принято использовать в качестве дополнительных отопительных элементов или для образования воздушной теплой завесы перед окнами или дверями.

Способ и рекомендации по установки

По способу установки водяной конвектор отопления может принадлежать к 1 из 3-х типов:

• Напольные
• Настенные
• Встраиваемые

Наибольшее распространение получили настенные и напольные (внешние) устройства, которые не прячутся в определенные поверхности. Они могут иметь торцовое или боковое подключение, которое каждый выбирает индивидуально. Современные модели отличаются превосходным дизайном, прекрасно сочетаются с любым интерьером.

Среди преимуществ внешних моделей стоит отметить:

• Можно заказывать устройства, придав им индивидуальность оформления
• Оборудование может быть установлено в любом из помещений, не требуя много свободного пространства
• Они мобильны, могут устанавливаться в удобном месте

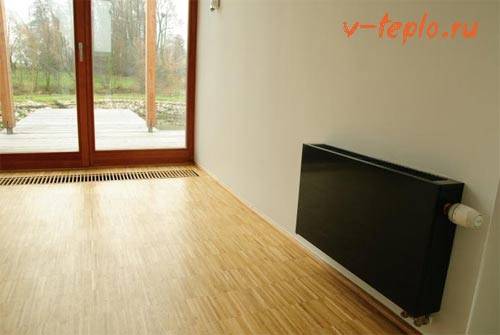

Широкую востребованность приобретают встраиваемые конвекторы среди владельцев небольших квартир или в помещениях с высоким уровнем влажности. Основными их составляющими являются:

• Канал
• Ребристый нагреватель
• Декоративная защитная решетка

Они забирают холодный воздух около половой поверхности, разогревают и направляют наружу. Одновременно высушивая массы, они уменьшают уровень влажности.

Встраиваемые конвекторы обладают многочисленными преимуществами. Существенным недостатком можно назвать лишь стоимость. За комфорт приходится платить.

Технические характеристики

Современные модели водяных конвекторов считаются очень выгодным вариантом для отопления.

Эти приборы в несколько раз быстрее реагируют на снижение температуры, чем радиаторы, аккумулируя при этом меньше тепла.

Именно поэтому они способны практически мгновенно нагреваться, и, при необходимости, так же быстро остывать.

Благодаря материалам, из которых изготавливаются качественные конвекторы (медь, алюминий и нержавеющая сталь для корпуса), размещать их можно в любых помещениях, даже с высоким уровнем влажности.

Конвекторы оснащенные вентиляторами работают при напряжении 12 В.

Важнейшей особенностью водяных конвекторов, которая отличает их от других видов отопительных приборов, является высокая теплоотдача, обеспечивающаяся при невысоких температурах теплоносителей.

Происходит это благодаря минимальной емкости самого прибора (0,4 – 0,8 л.), и использованию материала с высоким уровнем теплоотдачи. Водяные конвекторы легко поддаются сборке и при правильной установке равномерно распределяют потоки теплого воздуха.

При обогреве с помощью радиаторов разница температур между зоной потолка и зоной пола может достигать 6 – 7 градусов, в то время как применение водяного конвектора снижает этот показатель до 1 -2 градусов.

Основные технические характеристики большинства водяных конвекторов отопления:

• рабочее давление – max 16 Атм;
• опрессовочное давление – max 25 Атм;
• максимальная температура внутренней воды – 130° С;
• максимальная температура корпуса – 60° С;
• соединительная внутренняя резьба – G 1/2;

Габариты водяных конвекторов встречаются самые разные. Они удобны, практичны и легко вписываются в любой интерьер, потому что:

• имеют современный дизайн и декорирование конструкции
• высокая скорость обогрева, минимальные расходы на нагревание теплоносителя
• компактность устройств и их небольшой вес
• возможность монтажа в любых стеновых перегородках

и все это лишь положительные отзывы о водяных конвекторах отопления.

Несмотря на очевидные преимущества, имеются и недостатки. Они являются источниками сквозняков, а бытовая пыль во время эксплуатации циркулирует вместе с потоком тепла.

Преимущества и недостатки конвекторов

При решении вопроса о том, стоит ли приобретать такое устройств, или нет, вам нужно тщательно изучить все его преимущества и недостатки.

К плюсам данного устройства можно отнести:

• Высокие показатели мощности.
• Довольно простой процесс монтажа и настройки.
• Многофункциональность устройства.
• Соответствие всем стандартам качества и безопасности.
• Огромный выбор дизайна устройства.
• Способность длительное время сохранять тепло в помещениях.

Среди недостатков выделяют:

• Не все устройства смогут обеспечить достаточна тепла, чтобы быть единственным, основным источником обогрева в помещении.
• Создание пылевых и грязевых потоков, что вызывает необходимость в регулярных и частых очистках.

Варианты установки конвектора

По способу установки различают три основных типа обогревателей конвекторного принципа работы:

1. Напольный конвектор – удобен тем, что его всегда можно установить поближе к источнику электропитания, а при желании напольный агрегат легко переносится в другую комнату или передвигается в другой угол. Недостаток вытекает из достоинства – такой конвектор проще опрокинуть или споткнуться об него. Особенно это неудобно, если у вас в доме есть маленькие дети или домашние животные.
2. Настенный вариант – крепится на стену. Самое популярное место для монтажа – это стена под окном. Таким образом, холодный воздух от оконного проема сразу же нагревается, предотвращая возникновение сквозняков. Кроме того, с таким расположением конвектора окно не будет запотевать из-за тепловой завесы.
3. Встроенный в пол конвектор. Главным достоинством такого варианта конструкции является ее невидимость. Она монтируется под напольное покрытие и закрывается сверху решеткой. Минус – установить такой конвектор можно только в процессе ремонта пола, иначе придется полностью снимать покрытие.

Ниже мы рассмотрим устройство, преимущества и особенности именно настенных конвекторов, так как они пользуются наибольшей популярностью.

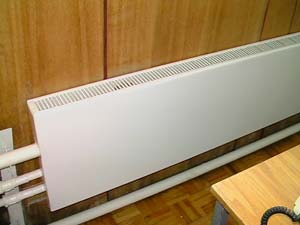

Настенные

Модели конвекторов, предназначенные для установки на стены, отличаются очень незначительной толщиной и довольно скромными размерами в целом. Габариты устройство настенного типа могут варьироваться в определенных пределах – например, для установки под подоконниками используются достаточно высокие конвекторы, а для низких подоконников потребуются изделия соответствующей высоты.

По характеристикам и способностям прогревать помещение настенный водяной конвектор не уступает аналогам, а компактность позволяет использовать его в условиях ограниченного пространства. Как правило, устройства данного типа применяются в жилых помещениях, офисах, закрытых торговых площадках и складских помещениях. Помимо способности сэкономить немного места, настенные конвекторы подходят еще и для создания дизайнерского интерьера – правда, в этом случае потребуются устройства, имеющие декоративную отделку.

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Корпус

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.

У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Решетка

Сверху, конвектор отопления в пол,  забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.

И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Положительные и отрицательные стороны

Помимо водяных конвекторов рынок богат газовыми и электрическими моделями. Первые не получили широкого распространения, так как нуждаются в дополнительном обустройстве дымохода. При установке вторых значительно увеличиваются траты на электроэнергию.

Водяные конвекторы более просты и надежны. Они легко устанавливаются, несложны в эксплуатации и обладают рядом весомых преимуществ:

1. Высокий уровень безопасности использования
2. Эксплуатационный срок – более 2-х десятков лет
3. Нет необходимости в дополнительном специализированном оборудовании
4. Возможность автоматизировать работу отопительных устройств
5. Высокая скорость обогрева большого пространства
6. Максимальное КПД при невысокой температуре теплоносителя
7. Теплые потоки не позволяют образовываться на остекленных поверхностях конденсату

Отрицательных сторон немного. Среди них стоит отметить следующие:

1. Нельзя устанавливать водяные конвекторы в помещениях, в которых предусмотрена принудительная вентиляция
2. Постоянное перемещение воздушных потоков вызывает пылеобразование
3. Воздушные потоки могут стать причиной появления сквозняков

Альтернативные варианты

Помимо радиаторов с ножками, производители предлагают несколько вариантов, монтируемых на полу.

Они позволяют отказаться от привычных форм батарей, занимающих свободное пространство помещения.

Встраиваемые радиаторы

Это радиаторы, устанавливаемые в нишах пола. Они скрыты и экономят пространство. Но неудобны в уборке. Тепло выводится через решетки – металлические или деревянные, которые монтируются на уровне полов.

Такие модели можно устанавливать даже в дверных проёмах, не затрудняя проходов. Они особенно подходят для помещений с французскими окнами. К централизованной системе отопления радиаторы, встраиваемые в полы, подсоединяются посредством трубок.

Плюсы:

• простота конструкции;
• небольшой вес;
• компактность;
• стойкость к коррозии;
• скрытое расположение;
• равномерный прогрев помещения;
• предотвращают запотевание окон.

Минусы:

• необходимо делать ниши;
• минимальная теплоотдача.

Смотрите видео об установке напольных радиаторов:

Монтаж внутрипольного конвектора. Два совета для правильной установки.

Смотрите это видео на YouTube

Плинтусные конвекторы

Такие радиаторы обычно устанавливают в ванных комнатах, где не всегда есть возможность установить батареи. Высота изделий – 20-25 см, глубина 10 см.

Плюсы:

• экономичны – сокращают затраты на 50%;
• имеют защиту от перегрева (есть встроенный терморегулятор);
• удобный и простой монтаж;
• равномерно распределяют тепловые потоки.

Минусы:

• установкой занимаются только специалисты;
• если нарушить технологию монтажа, можно нарушить отделку стен;
• стоимость.

Благодаря широкому ассортименту напольных версий, отличающихся внешним видом, конструкцией, материалом изготовления и другими особенностями, можно подобрать оптимальный вариант для тех или иных интерьеров и эксплуатационных условий.

Общие характеристики

Есть некоторые параметры, которые являются обязательными для всех типов конвекторов. К ним относятся:

• терморегуляторы – электронный, программируемый или механический регулятор температуры непременно находится на каждом современном конвекторе. Основная задача данного элемента – позволить вам установить ту степень нагрева воздуха, которая будет максимально комфортной.
• электронный датчик – простой и удобный элемент, который в значительной степени повышает безопасность использования конвектора. В частности, все конвекторы отопления алюминиевые, стальные, биметаллические – оснащены датчиком перегрева, – то есть, в момент, когда будет достигнута рабочая температура конвектора, автоматически отключается подача топлива (газа или электроэнергии) прекращается циркуляция теплоносителя. После охлаждения работа прибора также автоматически восстанавливается. Кроме того, отдельные модели электроконвекторов имеют также датчик опрокидывания. То есть, прибор перестанет работать, если его уронили.
• экран (воздушная заслонка) – она может быть стационарной или мобильной и позволяет корректировать направление потока нагретого воздуха.

Общие понятия

Задача обычных секционных и панельных батарей сводится к нагреванию помещения посредством выделения необходимого количества тепловой энергии. От радиатора отопительный конвектор отличается множеством специальных воздушных каналов, которые находятся между нагревательными пластинами. Воздух, который проходит сквозь указанные пластины, нагревается и поднимается. Количество пластин и расстояние между ними определяет тепловой расчет.

Данный тип приборов для обогрева дома является очень эффективным и в то же время не требует постоянного обслуживания. Кроме того, такая система отопления позволит поддерживать выбранную оптимальную температуру. Если учесть все параметры здания и правильно выполнить монтаж, то конвекторная система отопления станет наиболее экономичной и оптимальной отопительной системой для дома.

Таблица мощности конвектора отопления.

В зависимости от материалов, используемых при производстве агрегатов, выделяют стальные, алюминиевые, медные, чугунные. Однако по причине того, что конвекторы меньше по размерам и компактнее радиаторов, они значительно легче батарей. Также стоит отметить, что они могут похвастаться относительно невысоким уровнем инерции, результатам чему является сокращение затрат, связанных с отоплением помещения, приблизительно на четверть.

Следует знать, что при создании собственной отопительной системы появляется возможность несколько снизить расходы на приобретение оборудования, поскольку, как и радиаторы отопления, конвекторы могут эксплуатировать насос меньшей мощности и трубы меньшего размера.

Схемы установки радиаторов и конвекторов отопления достаточно схожи, поэтому при наличии опыта монтажа традиционных батарей отопления, данная работа не займет много времени. Расчет расходов на конвекторы должен учитывать как стоимость покупки оборудования, так и работ по его установке.

Как подключать напольное отопительное оборудование

При установке напольных отопительных приборов на водяном теплоносителе используется традиционный алгоритм:

1. Установка тепловых блоков.
2. Подведение труб.
3. Подсоединение.
4. Профилактика протечек (проверка герметичности).
5. Запуск системы.

Для тех, кто никогда не устанавливал специфические отопительные приборы самостоятельно, важно соблюдать общие рекомендации и пояснения в техническом описании. Как правило, напольные модели отличаются компактным форматом по высоте, но могут иметь внушительную длину

Поэтому приходится переваривать имеющиеся трубы и крепить оборудование на кронштейны для напольного радиатора.

В комнате панорамным остеклением внутрипольные конвекторы можно установить по всему периметру помещения

Если отопительные приборы приходится менять при перепланировке или после реконструкции фасада, существенно расширив оконный проем, важно сопоставить габариты теплового блока и выделенного пространства. Напольные обогреватели конвекторного типа имеют высоту не более 40 см, поэтому их можно монтировать под низкий подоконник

В любом случае должно быть небольшое пространство от пола и до подоконника, чтобы воздух свободно циркулировал

Напольные обогреватели конвекторного типа имеют высоту не более 40 см, поэтому их можно монтировать под низкий подоконник. В любом случае должно быть небольшое пространство от пола и до подоконника, чтобы воздух свободно циркулировал.

Обогреватели, устанавливаемые в помещениях без окон, лучше размешать ближе к двери или вдоль холодных наружных стен – между стеной и полом. В этом случае они выполняют функцию плинтусных систем отопления. Вдоль глухих стен – оптимальный вариант установки по схеме комбинированного отопления при панорамных окнах.

В начале установки рекомендуется заняться состыковкой распределительной трубки с трубами теплоносителя, сняв наружную часть. В большинстве напольных моделей имеется съемный кожух из алюминиевых или стальных пластин.

Стандартное крепление в виде напольных кронштейнов или специальных шайб под ножки должно присутствовать в комплекте к покупаемой модели.

Обычно все необходимое есть в комплекте, дополнительно можно приобрести отсекающие и регулирующие клапана. Клапана и термоголовка оптимизируют работу отопительной системы. Это нужно, чтобы отключить отопительный прибор в одной комнате в случае протечки. Регулирующие клапана помогают перекрывать поток теплоносителя в целях экономии тепла или если воздух в помещения прогрелся выше комфортной температуры.

Подключение к паровому отоплению предполагает наличие термоголовки, которая ввинчивается в боковое гнездо в торце радиатора или напольного конвектора. У обычных батарей на самой высокой точке устанавливают кран Маевского – ручной воздухоотводчик, но в общей комплектации его может не быть.

В остальном установка напольного конвекторного радиатора принципиально не отличается от классических батарей, за исключением необходимого пространства под напольное крепление для радиаторов.

Конвекторы настенного типа

Настенные водяные конвекторы отопления отопления пользуются огромной популярностью в современном строительстве. Чаще всего их используют для обогрева помещений с большими оконными проемами.

Благодаря их компактности и небольшой высоте, размещать настенные агрегаты можно прямо под окнами или в незаметных нишах.

Выбирая настенный конвектор, необходимо внимательно отнестись к расчетам, и сообщить консультантам точный размер необходимого вам агрегата. Как правило, при продаже указывается высота настенного без учета крепежных механизмов.

Настенные водяные конвекторы – это доступный и практичный способ обогрева помещения. С его помощью вы сможете создать уютный микроклимат в квартире с панорамным остеклением, в зимнем саду и в других подобных помещениях, не нарушая гармонию интерьера.

Какой вариант самый экономичный

Выбирая электрические радиаторы отопления, необходимо оценить параметры обогреваемых помещений и разобраться, как часто вы будете использовать оборудование. Например, для временного обогрева (на случай отключения центрального отопления) мы рекомендуем использовать тепловентиляторы или масляные радиаторы. Если вы выбрали тепловентиляторы, не забудьте позаботиться об увлажнении воздуха.

Нужно стационарное электрическое отопление? Тогда придется делать выбор между следующим оборудованием:

• настенные или напольные конвекторы;
• инфракрасные радиаторы.

Компактные настенные инфракрасные радиаторы способны обогреть как небольшой дачный домик, так и полноценный частный дом.

Конвекторы обеспечат высокое качество прогрева воздуха, не иссушая его. Они станут отличным решением для отопления частных домов с хорошей теплоизоляцией. Что касается инфракрасных радиаторов, то они отличаются повышенной экономичностью, согревая окружающие предметы. Если вы хотите добиться качественного и быстрого прогрева, вы можете использовать конвекторы в комплексе с инфракрасными радиаторами.

Подыскиваете настенные экономичные электрические батареи отопления для дачи? Тогда мы можем посоветовать вам настенные конвекторы или малогабаритные настенные инфракрасные радиаторы. И те, и другие обеспечат качественный прогрев дачных домов любой площади. Использовать тепловентиляторы и масляные радиаторы мы не советуем – они не обеспечивают экономичность потребления электроэнергии.

Инфракрасные радиаторы могут обогревать и открытые помещения, например, веранды или крытые беседки – другие типы электрических радиаторов отопления на такое не способны.

Выводы и полезное видео по теме

В этом материале специалист делится информацией о том, как рассчитать мощность отопительных приборов:

В этом видеоматериале наглядно показано, как выполняется монтаж встроенных конвекторов и что при этом следует учитывать:

Конвекторы являются выгодной и практичной альтернативой привычным радиаторам и, что не менее важно, доступной. Но покупатель должен понимать — возможность создания комфортного микроклимата в доме, офисе или на производстве зависит от его выбора, который можно сделать, обладая теоретическими знаниями о приборах отопления

Если нет желания тратить время на их получение, тогда можно обратиться к специалистам, это поможет избежать бесполезных финансовых трат.

Будем рады прочесть ваш рассказ о выборе водяного конвектора. Поделитесь критериями, на основании которых лично вы совершили покупку. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.
