Когда выбирают именно термоусаживаемое окончание
Кабельная линия редко прощает небрежность на финише. Можно взять хороший кабель, аккуратно его проложить, но если место окончания сделано кое-как, проблемы начнутся именно там: утечки, нагрев, пробой по поверхности изоляции, попадание влаги. Поэтому концевая муфта raychem на сайте https://raychem.su/ ценится не за громкое имя, а за предсказуемый результат. Термоусаживаемые элементы плотно обжимают изоляцию после нагрева, создают нужный электрический профиль и защищают жилы там, где они выходят из общей оболочки. На практике это особенно заметно на объектах с пылью, сыростью и перепадами температуры: плохая разделка быстро стареет, а грамотно собранное окончание работает тихо и незаметно годами. Для монтажника это еще и удобство: комплект продуман по последовательности операций, поэтому меньше шансов забыть мелочь, которая потом аукнется аварией.
Из чего состоит комплект и зачем нужна каждая деталь

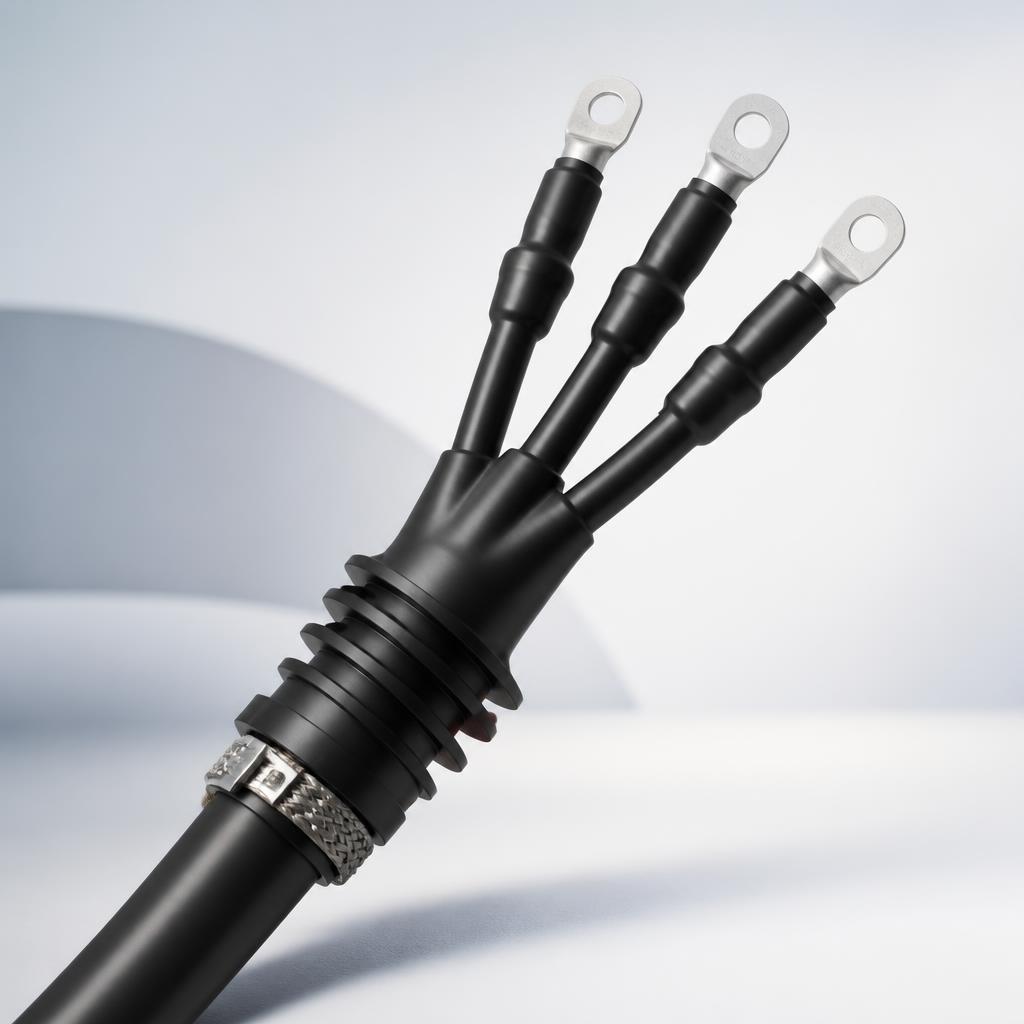

Хорошая концевая муфта — это не просто набор трубок, которые усаживают горелкой. В комплект обычно входят термоусаживаемые элементы для изоляции жил, юбки или стресс-контрольные детали для выравнивания напряженности поля, герметизирующие компоненты, иногда мастики, перчатки-разветвители и расходники под конкретный тип кабеля. Если смотреть без опыта, часть элементов кажется второстепенной, но именно они удерживают конструкцию в рабочем состоянии. Стресс-контроль нужен не для красоты: в месте среза полупроводящего слоя электрическое поле становится агрессивнее, и без правильного экранирования там чаще всего начинаются неприятности. Герметизация тоже не формальность. Влага не обязательно заливает кабель ручьем; достаточно конденсата или сырого воздуха, чтобы за несколько сезонов соединение потеряло надежность. Поэтому у брендов с инженерной школой каждая мелочь работает как часть одной системы, а не как случайный аксессуар.
- наружная защита от влаги, пыли и ультрафиолета;
- контроль электрического поля в зоне разделки;
- изоляция каждой жилы с запасом по надежности;
- механическая устойчивость при вибрации и нагреве;
- понятная последовательность монтажа без самодеятельности.
Где ошибаются при монтаже чаще всего
Большинство сбоев связано не с самим комплектом, а с привычкой торопиться. Сняли оболочку чуть глубже, чем нужно, поцарапали изоляцию ножом, перегрели трубку открытым пламенем в одной точке, не дочистили полупроводящий слой — и вся дальнейшая сборка уже идет с дефектом внутри. У термоусадки есть простой принцип: она не исправляет грубые огрехи подготовки, а только фиксирует то качество, которое вы заложили на этапе разделки. Поэтому перед монтажом полезно буквально пройтись по чек-листу глазами и руками. Поверхность жил должна быть чистой, без заусенцев и следов копоти; размеры разделки — по инструкции, а не «примерно так же, как в прошлый раз»; нагрев — равномерный, с правильной дистанцией от источника тепла. Если муфта собирается на улице, добавляется еще один фактор: ветер. Он сбивает температуру и заставляет монтажника перегревать элементы, пытаясь компенсировать потери. Отсюда складки, поджоги и недоусадка на скрытых участках.
Как подобрать исполнение под реальные условия
Покупатель часто спрашивает только про напряжение, хотя этого мало. Нужно понимать, где кабель заканчивается: в помещении, на улице, в шкафу, на опоре, в зоне химически активной среды или рядом с оборудованием, которое дает вибрацию и локальный перегрев. Имеет значение материал и конструкция кабеля, число жил, тип экрана, диапазон сечения, а также способ подключения наконечников. Если линия стоит в уличном распределении, важна стойкость к ультрафиолету и герметичность. Если объект промышленный, на первый план выходит стабильность при циклическом нагреве. Именно здесь концевая муфта raychem показывает свой характер: она рассчитана не на абстрактные условия из каталога, а на нормальную эксплуатационную грубость, которая бывает на реальных площадках. Но даже надежный комплект не надо выбирать «на глаз». Лучший подход — сверить маркировку кабеля, уточнить класс напряжения и не путать наружное и внутреннее исполнение, потому что внешне они могут казаться похожими, а требования к ним разные.
По каким признакам видно, что решение подобрано удачно
После монтажа хорошее окончание не привлекает к себе внимания. Нет следов локального перегрева, нет запаха подгоревшей изоляции, трубки сидят плотно и ровно, без пузырей и провалов, жилы разведены аккуратно, а место разделки выглядит собранным, а не слепленным на скорую руку. Через время важны и косвенные признаки: отсутствие частичных разрядов, стабильная работа под нагрузкой, нормальные результаты тепловизионного контроля. Для эксплуатирующей службы это лучший сценарий — не вспоминать о кабельном окончании до планового обслуживания. Если вам нужен ориентир, думайте не только о цене комплекта, а о цене остановки линии. Экономия на окончании кабеля обычно выглядит скромно в смете и очень громко в аварийном отчете. Поэтому разумный выбор здесь не про перестраховку, а про спокойную эксплуатацию без сюрпризов.
